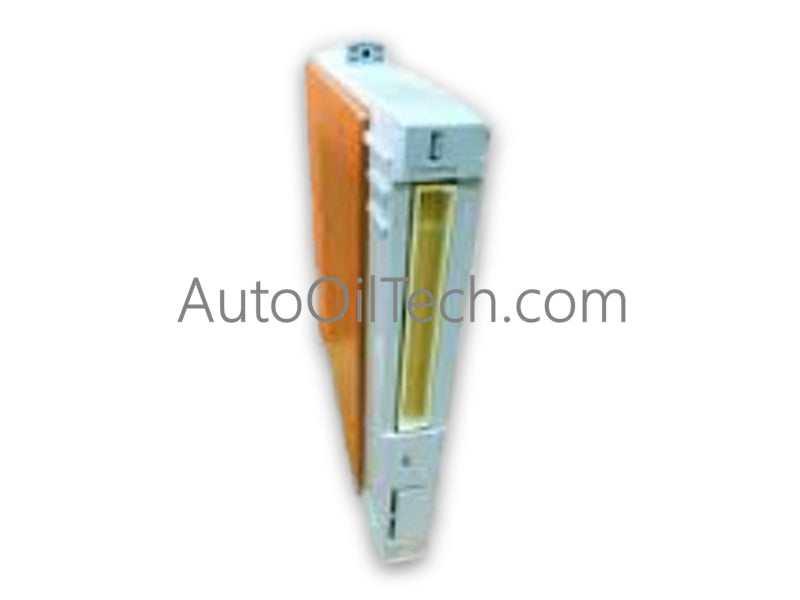

Módulos de E/S Mixtas Yokogawa S2MMM843-SS1030

Configurado para el procesamiento de señales de sensores multicanal y la ejecución de control discreto en arquitecturas de control distribuido CENTUM VP, el Yokogawa S2MMM843-SS1030 (Módulo de E/S analógicas y digitales mixtas S2MMM843) proporciona ejecución física/eléctrica directa.

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El módulo incorpora una arquitectura de aislamiento de canal para proteger el cableado de campo de alta densidad del ruido eléctrico y mitigar la diafonía entre las rutas de señal mixtas. Los circuitos de acondicionamiento de entrada dedicados filtran la posible EMI de alta frecuencia, preservando la precisión de la medición a través de los enlaces de protocolo de bucle HART de 4-20 mA conectados a los transmisores de campo. Los algoritmos de procesamiento de compensación de unión fría (CJC) integrados operan de forma determinista en los canales analógicos periféricos servidos a través del enlace del plano posterior del sistema.

Preguntas frecuentes

P: ¿Se pueden configurar por software los canales individuales del S2MMM843-SS1030 sin alterar físicamente el cableado del bloque de terminales externo?

R: Los modos de canal (entrada analógica, entrada digital o salida digital) son seleccionables universalmente por software, aunque el cableado de la señal externa debe coincidir con el estándar eléctrico previsto (por ejemplo, bucle alimentado frente a contacto seco).

P: ¿Qué procedimiento de conexión a tierra debe aplicarse para mantener la precisión de medición analógica de 16 bits del módulo?

R: Los cables blindados de los dispositivos de campo deben terminar directamente en una barra colectora de tierra de protección del sistema (PE) dedicada para mantener el aislamiento galvánico y evitar que las diferencias de potencial de tierra introduzcan ruido en la etapa del convertidor de 16 bits.

Pautas de instalación en campo

Monte el módulo en la ranura designada del chasis de control, verificando el acoplamiento completo del conector del plano posterior de alta densidad antes de asegurar el mecanismo de bloqueo. Todo el cableado de señal de campo debe tenderse mediante cables blindados de par trenzado, manteniendo una separación física mínima de 150 mm de los conductores de CA de alta tensión. Los cables de blindaje deben conectarse a tierra a la barra de tierra de protección (PE) utilizando conductores cortos con un área de sección transversal mínima de 2,5 mm cuadrados. Asegúrese de que la temperatura ambiente del armario se mantenga estrictamente entre 0 y 60 grados C para preservar la longevidad de los componentes y la precisión de la conversión.
