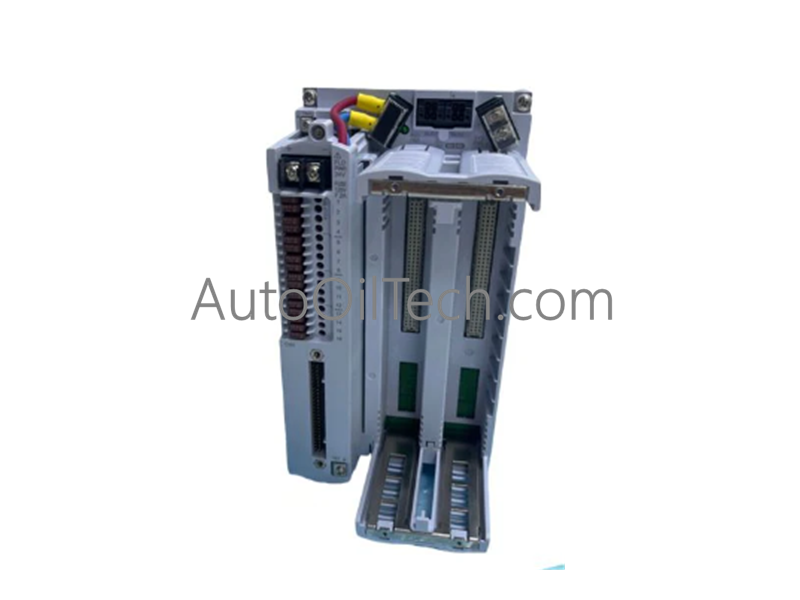

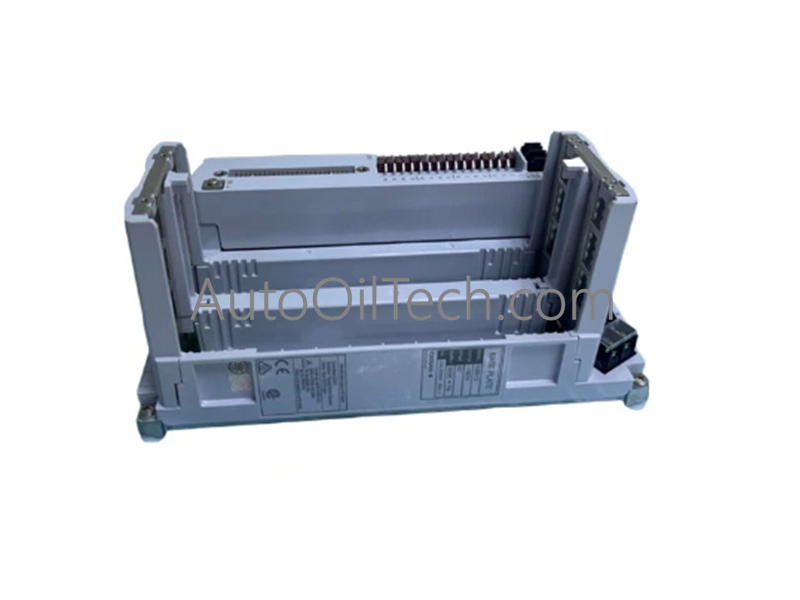

Placa base Yokogawa S2BN1D-19030 ProSafe-RS

La Yokogawa S2BN1D-19030, también catalogada como la placa base S2BN1D-19030, funciona como un componente de hardware dedicado para la interconexión de módulos de E/S de 16 canales y el enrutamiento de señales de plano posterior dentro de los sistemas instrumentados de seguridad ProSafe-RS. El conjunto establece una interfaz física y eléctrica directa entre las unidades de control de campo y los módulos de E/S de seguridad. Ejecuta el enrutamiento de señales simple o redundante para gestionar la transmisión de datos del dispositivo de campo sin introducir retrasos en la transmisión del bus.

Especificaciones del hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canales

La placa base Yokogawa S2BN1D-19030 incorpora aislamiento de canal a canal y desacoplamiento de alimentación interno para garantizar la integridad de la señal en las 16 rutas de E/S de seguridad. Operando con una fuente de alimentación de 24 VCC con una tolerancia del +20%, la placa enruta señales analógicas y digitales mientras evita la diafonía eléctrica entre canales adyacentes. La arquitectura de trazas del plano posterior admite el paso del protocolo de bucle HART de 4-20 mA, preservando la superposición de modulación digital HART dinámica sin degradar la velocidad de ejecución del bucle del sistema de seguridad.

Preguntas frecuentes

P: ¿Qué configuraciones de montaje se admiten para la placa base S2BN1D-19030?

R: El hardware admite la instalación estándar en riel DIN, así como el montaje directo en la pared del panel con cuatro tornillos M4.

P: ¿La placa base S2BN1D-19030 admite configuraciones de E/S de seguridad redundantes?

R: Sí, la unidad admite emparejamientos de módulos de E/S simples y redundantes duales para aplicaciones de seguridad de alta disponibilidad.

P: ¿Cuál es el requisito de voltaje de suministro nominal para los rieles de alimentación de la placa base?

R: La placa base requiere un voltaje de suministro nominal de 24 VCC con una tolerancia de funcionamiento de hasta +20%.

Guías de instalación en campo

1. Monte la placa base en un riel DIN de la caja o fíjela a un panel posterior plano con cuatro tornillos M4 apretados a un par de 1,2 Nm.
2. Verifique que las líneas de suministro primarias de 24 VCC estén dentro de la tolerancia de voltaje del +20% antes de aplicar energía.
3. Inserte los módulos de E/S de seguridad ProSafe-RS de 16 canales en las ranuras de la placa base hasta que los mecanismos de bloqueo laterales encajen completamente.
4. Conecte todo el cableado de señal de campo utilizando un cable de par trenzado blindado, conectando los drenajes de blindaje a la barra colectora de tierra del armario.
5. Mantenga una distancia vertical mínima de 50 mm por encima y por debajo del conjunto de la placa base para garantizar un flujo de aire de convección térmica adecuado.
