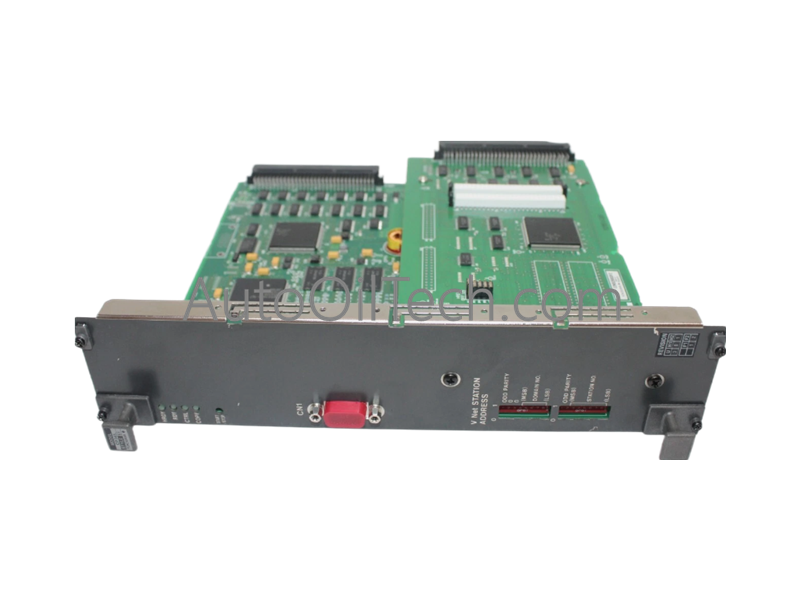

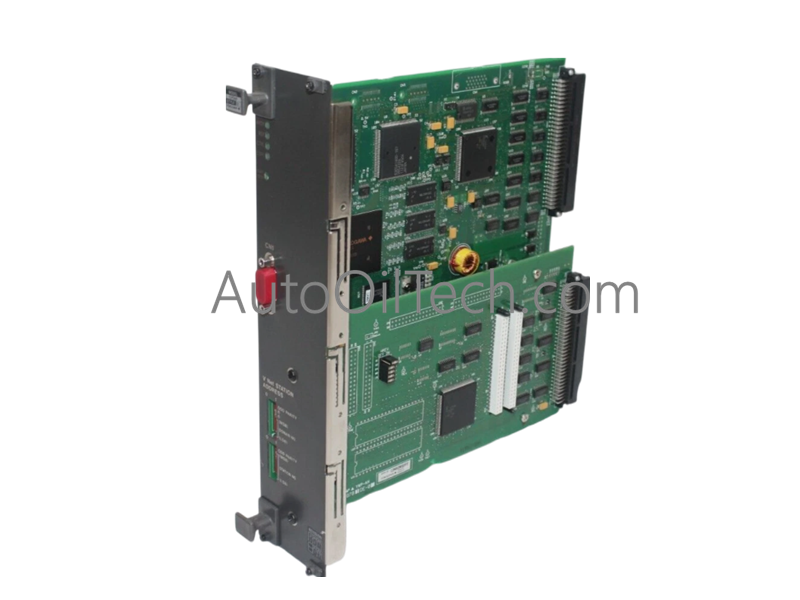

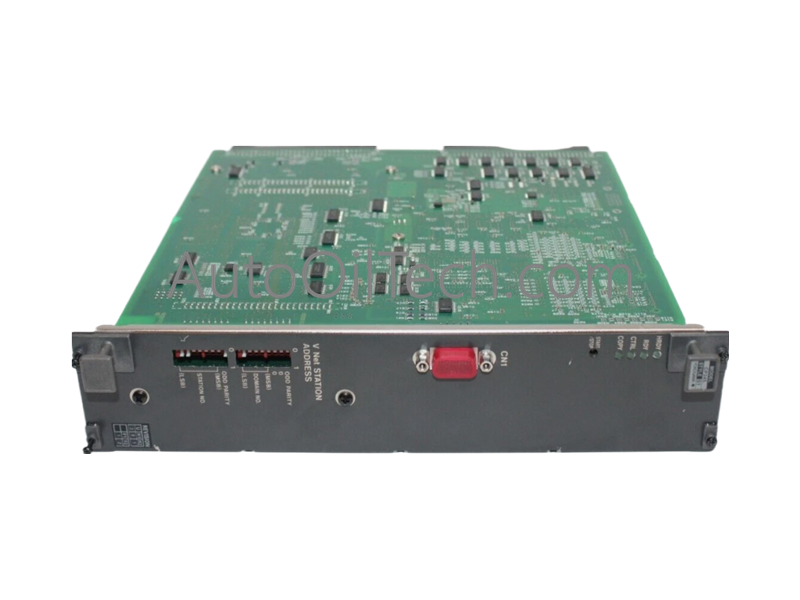

Módulo de bus RIO Yokogawa RB401 S4

Configurado para comunicación remota de E/S y extensión de backplane de alta velocidad, el Yokogawa RB401 S4 (módulo de bus RIO RB401) proporciona ejecución física/eléctrica directa. El hardware convierte los datos del procesador de control interno en señales de bus de E/S remotas de alto rendimiento para unir los racks de controladores locales con nodos de expansión de campo remotos. Mantiene la sincronización continua de la señal a lo largo de las longitudes de bus extendidas sin introducir retrasos en la transmisión de paquetes de datos.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El módulo de bus RIO Yokogawa RB401 S4 incorpora aislamiento galvánico de alta velocidad en todas las líneas de señal del bus para aislar las perturbaciones eléctricas del lado del campo de la electrónica de procesamiento primario. Esta topología de aislamiento evita que los bucles de tierra y los picos de voltaje inductivos comprometan la integridad de los datos en los segmentos de bus distribuidos. Al mantener rutas de señal limpias y suprimir el ruido de modo común de alta frecuencia, el módulo preserva el paso dinámico de las variables secundarias del protocolo de bucle HART de 4-20 mA que se superponen a los canales de E/S analógicas que operan en los nodos remotos conectados.

Preguntas frecuentes

P: ¿Cuál es la función principal del módulo Yokogawa RB401 S4?

R: El RB401 S4 funciona como un módulo de bus de E/S remota (RIO) dedicado que conecta los procesadores de control centrales con los racks de extensión de E/S distribuidos.

P: ¿Se puede reemplazar en caliente el módulo RB401 S4 mientras la red de bus RIO está activa?

R: El reemplazo del módulo debe seguir las pautas de rack redundante de Yokogawa; en arquitecturas de bus único, apague el rack antes de retirarlo para evitar interrupciones en la comunicación del bus.

P: ¿Qué medio físico se utiliza para conectar el RB401 S4 a nodos de expansión remotos?

R: El módulo se conecta a través de cables de bus RIO de Yokogawa dedicados utilizando conductores de par trenzado blindados terminados con conectores de impedancia de bus coincidentes.

Pautas de instalación en campo

1. Apague la alimentación del rack o verifique el estado de espera del bus redundante antes de insertar el RB401 S4 en su ranura asignada.
2. Alinee los bordes de la tarjeta del módulo con los rieles guía de la ranura del gabinete y empuje firmemente hasta que la interfaz del bus del backplane encaje completamente.
3. Apriete los tornillos de montaje del panel superior e inferior a 0.8 Nm para asegurar la tarjeta y establecer una conexión a tierra de baja impedancia.
4. Conecte los cables de bus RIO dedicados a los puertos del panel frontal, verificando que los mecanismos de bloqueo de los conectores encajen completamente.
5. Asegúrese de que el blindaje general del cable esté conectado a la barra de tierra del gabinete principal en un solo punto para evitar corrientes circulantes de blindaje.
