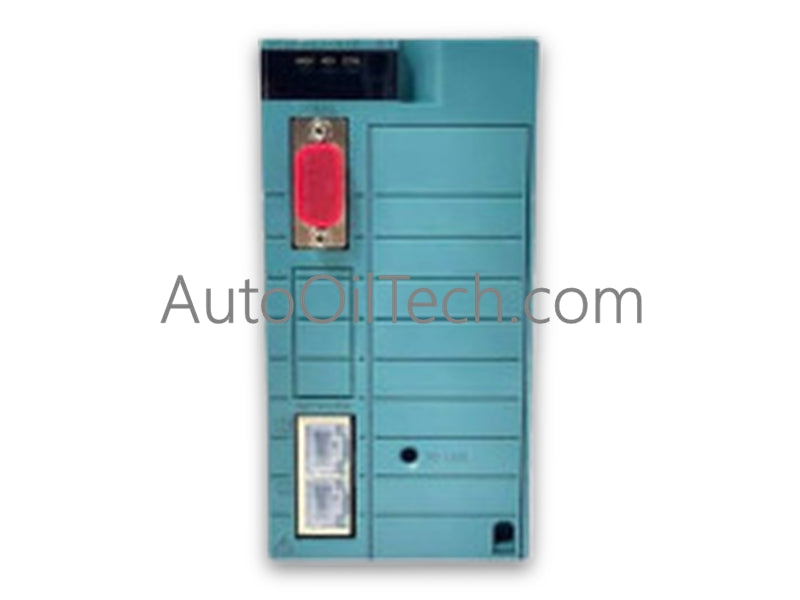

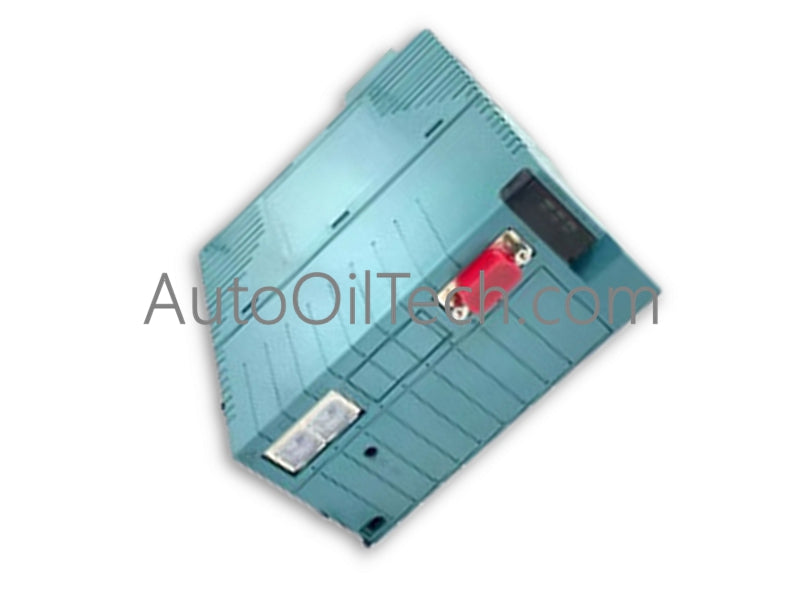

Módulo de CPU Yokogawa NFCP501-S05

Configurado para aplicaciones críticas de control industrial, el Yokogawa NFCP501-S05, también catalogado como el Módulo CPU NFCP501-S05, funciona como una unidad de procesamiento dedicada dentro de plataformas de automatización. El módulo integra un procesador Intel Atom E3815 con memoria integrada e interfaces de comunicación para gestionar operaciones en tiempo real en sistemas de energía, fabricación y petróleo y gas.

Especificaciones de hardware

Aislamiento de canales y protocolos de comunicación

El Yokogawa NFCP501-S05 cuenta con interfaces de comunicación completas soportadas por aislamiento galvánico a través de rutas de señal para evitar que los bucles de tierra de campo interfieran con las unidades de procesamiento internas. El módulo incluye dos puertos Ethernet RJ45 para una conectividad de red rápida junto con un puerto serie RS-232-C que admite modos de dúplex completo y semidúplex con velocidades de baudios de 0,3 kbps a 115,2 kbps. Este diseño preserva el aislamiento del canal y la integridad de los datos para la supervisión del protocolo de bucle HART de 4-20 mA y la gestión de dispositivos de campo.

Preguntas frecuentes

P: ¿Qué tipo de procesador alimenta el módulo Yokogawa NFCP501-S05?

R: El módulo utiliza un procesador Intel Atom E3815 que funciona a una frecuencia de reloj de 1,46 GHz.

P: ¿Cómo se protege la memoria contra la pérdida de energía en el módulo de CPU NFCP501?

R: La unidad incorpora una batería de litio de fluoruro de grafito de 1000 mAh para respaldar la RAM estática de 2 MB y evitar la pérdida de datos durante las interrupciones de energía.

P: ¿Qué formatos de almacenamiento externo son compatibles con el módulo?

R: El hardware admite tarjetas SDHC de Clase 10 que van de 4 a 32 GB a través de su ranura de almacenamiento externo dedicada.

Pautas de instalación en campo

1. Apague completamente el rack de control antes de instalar o quitar el módulo de CPU NFCP501-S05.
2. Alinee los bordes de la tarjeta del módulo con los rieles guía designados del rack y empuje firmemente hasta que el conector de la placa posterior encaje de forma segura.
3. Asegure la cubierta protectora de la CPU y active la opción de bloqueo de cable para garantizar una instalación física segura.
4. Conecte los cables de red a los puertos Ethernet RJ45 y conecte los dispositivos serie heredados al puerto RS-232-C D-sub de 9 pines.
5. Verifique que los rieles de la fuente de alimentación de 5 V CC estén dentro del rango de tolerancia especificado de más o menos 5% antes del arranque del sistema.
