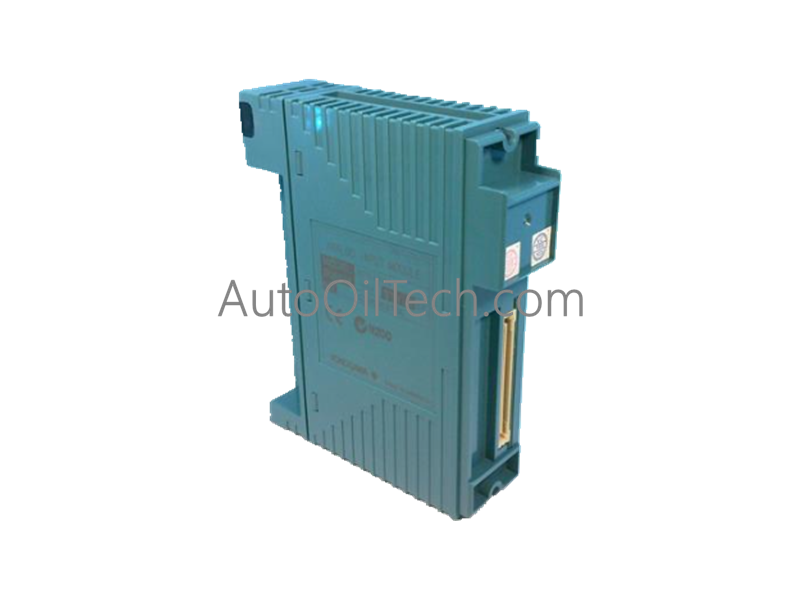

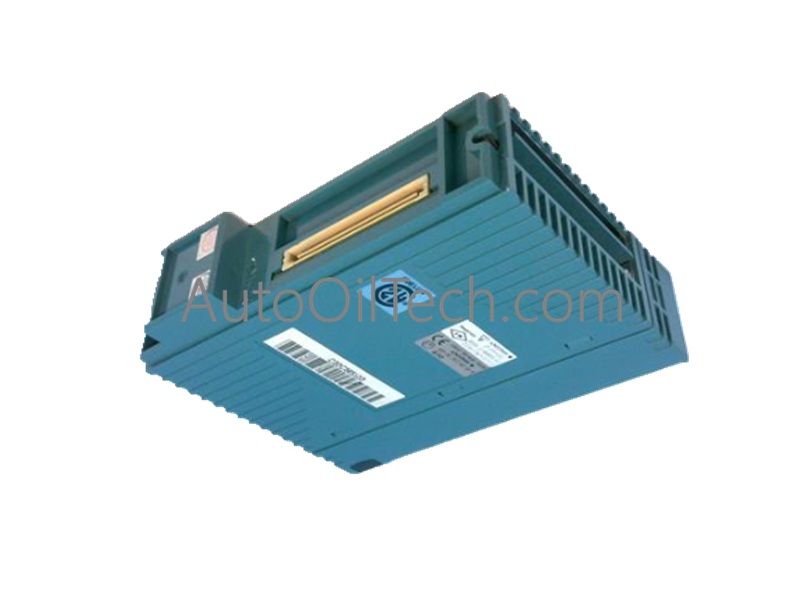

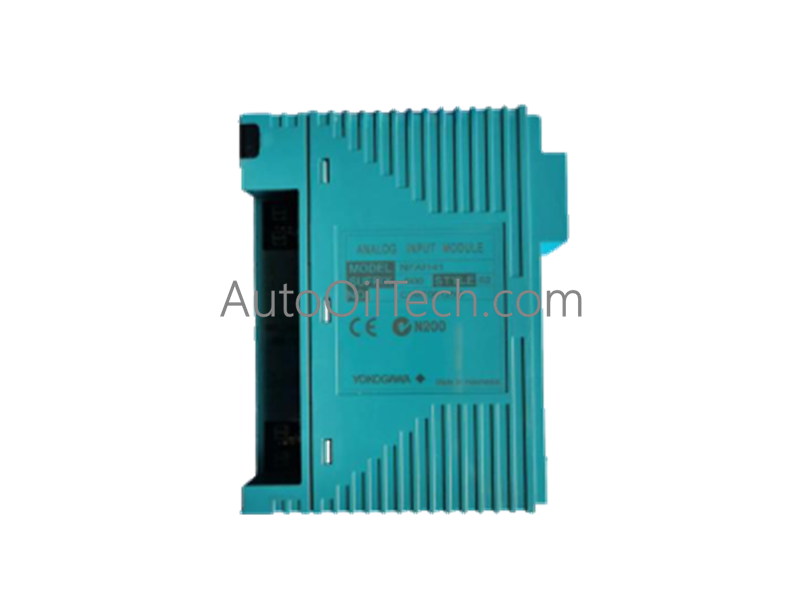

Módulo de entrada analógica Yokogawa NFAI141-S50

Configurado para la conversión multicanal de variables de proceso en sistemas de control Yokogawa STARDOM, el Yokogawa NFAI141-S50 (módulo de entrada analógica NFAI141) proporciona ejecución física/eléctrica directa. El nodo de hardware de estado sólido acondiciona y digitaliza múltiples variaciones de voltaje y corriente eléctricas de forma nativa en el nivel de hardware para actualizar los registros del controlador centralizado a través del bus del sistema.

Especificaciones del hardware

Rieles de instrumentación de control de procesos y DCS

• Acondicionamiento de matriz multisignal y selección de parámetros El front-end del módulo incorpora rutas de acondicionamiento analógico configurables en los 16 canales para adaptarse a distintas topologías de sensores. El hardware acepta directamente bucles de corriente estándar de 4-20 mA, señales de instrumentación de 1-5 V y entradas de voltaje bipolares de alto rango de -10 a 10 V, mapeando los diversos parámetros físicos en un formato de registro digital unificado sin transmisores de señal auxiliares.
• Aislamiento de canal a canal y rieles de supresión de ruido Las barreras de aislamiento integradas separan los bucles de instrumentación del lado del campo de los circuitos lógicos internos del sistema. Esta arquitectura física bloquea los picos de voltaje de modo común, el ruido industrial de alta frecuencia y las corrientes de bucle de tierra para que no se propaguen a través del bus de comunicación de placa posterior compartido, manteniendo una digitalización de señal limpia durante la adquisición simultánea de datos multicanal.

Preguntas frecuentes

P: ¿Cómo maneja el módulo el límite de consumo de energía de 3 W en condiciones de carga total de 16 canales?

R: La etapa de potencia interna utiliza componentes de estado sólido de baja pérdida diseñados para mantener un perfil de disipación térmica máxima de 3 W cuando los 16 canales de entrada están activos en rangos de escala completa. Este perfil de bajo consumo de energía minimiza el aumento de temperatura localizado dentro del gabinete del rack STARDOM, evitando que la deriva térmica degrade la estabilidad de la conversión durante el funcionamiento continuo de la planta.

P: ¿Qué respuesta protectora ocurre si un bucle de campo activo de 4-20 mA pasa a una condición de falla por sobrecorriente?

R: Los circuitos de monitoreo de entrada cuentan con protección de carga de bucle estructural para manejar altas corrientes de entrada. Si una falla en el dispositivo de campo impulsa la corriente del canal más allá de los límites de seguimiento nominales, los componentes internos de limitación de corriente limitan la energía de la falla para proteger el multiplexor multicanal y las etapas del convertidor analógico a digital de fallas eléctricas.
