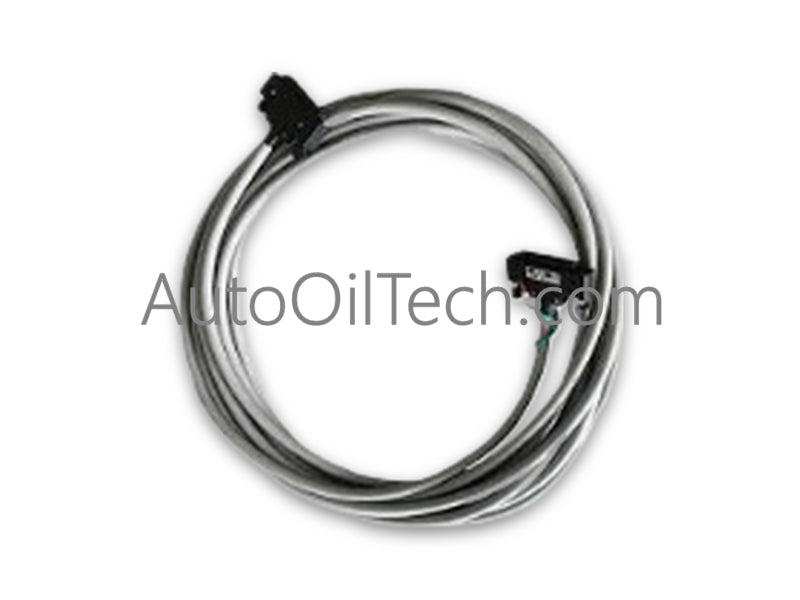

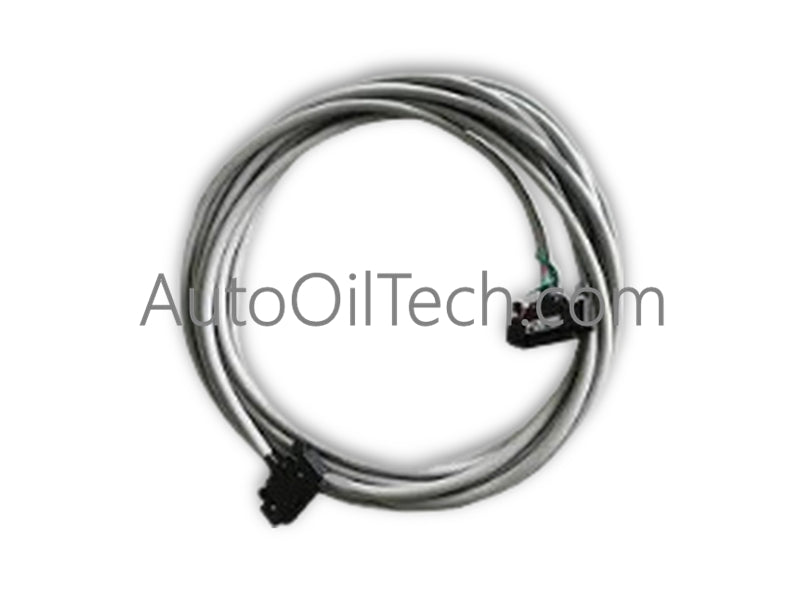

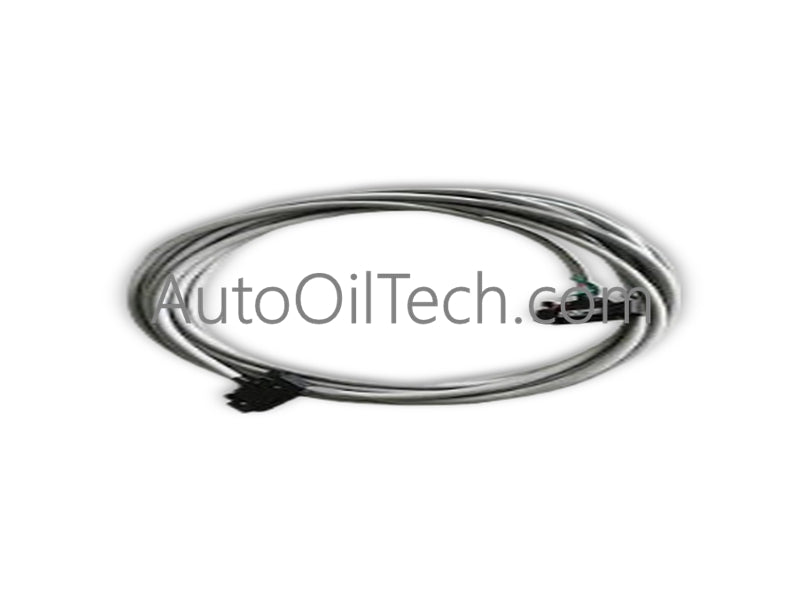

Cable de señal Yokogawa KS1-20

El Yokogawa KS1-20, también catalogado como el cable de señal KS1-20, funciona como un componente de hardware dedicado para la transmisión de señales de E/S multicanal dentro de las plataformas DCS de Yokogawa. El conjunto establece una interconexión física directa entre los módulos de E/S del sistema y las tarjetas de terminal de campo. Conduce señales de control y medición paralelas a través de conectores duales de 40 pines en longitudes de cable de hasta 20 metros sin atenuación de la señal.

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El cable del sistema Yokogawa KS1-20 incorpora conductores internos de par trenzado encerrados dentro de un blindaje trenzado general para mantener el aislamiento de canal a canal en todos los 40 pines de señal. Esta construcción preserva la integridad de la señal durante la salida analógica multicanal de 4-20 mA y la comunicación digital del protocolo HART, evitando la diafonía entre bucles adyacentes. El blindaje del cable conectado a tierra suprime la interferencia electromagnética (EMI) de alta frecuencia en los gabinetes de control industrial, manteniendo rutas de datos estables y sin ruido entre los módulos DCS y las unidades de terminación de cableado de campo.

Preguntas frecuentes

P: ¿Cuáles son las terminaciones físicas principales del cable Yokogawa KS1-20?

R: El cable cuenta con conectores industriales estándar de 40 pines en ambos extremos diseñados para el acoplamiento directo con las tarjetas de E/S y las tarjetas de terminal de Yokogawa DCS.

P: ¿Cuál es la longitud máxima física del cable representada por el sufijo -20?

R: El código de sufijo -20 especifica una longitud total del conjunto de cable de 20 metros.

P: ¿Se puede desconectar el cable KS1-20 mientras el módulo de E/S del DCS está energizado?

R: El intercambio en caliente a nivel de señal está permitido siempre que la alimentación del bucle de campo esté desenergizada o los enclavamientos del campo del sistema estén configurados antes de la desconexión.

Pautas de instalación en campo

1. Inspeccione ambos conectores de 40 pines en busca de pines doblados, polvo o daños en el clip de bloqueo antes de la inserción.
2. Alinee la chaveta del conector de 40 pines con el cabezal de la tarjeta de E/S del Yokogawa DCS y empuje directamente hasta que encaje.
3. Conecte el cable de drenaje a tierra del blindaje del cable a la barra de tierra designada del gabinete del rack para asegurar un blindaje EMI continuo.
4. Mantenga un radio de curvatura mínimo del cable de 4.0 pulgadas (100 mm) a lo largo del recorrido del cable de 20 metros para evitar la tensión del conductor.
5. Evite tender el cable de señal en paralelo a las líneas de CA de alto voltaje o a los conductores de alimentación de la unidad de frecuencia variable en los conductos de cables del gabinete.
