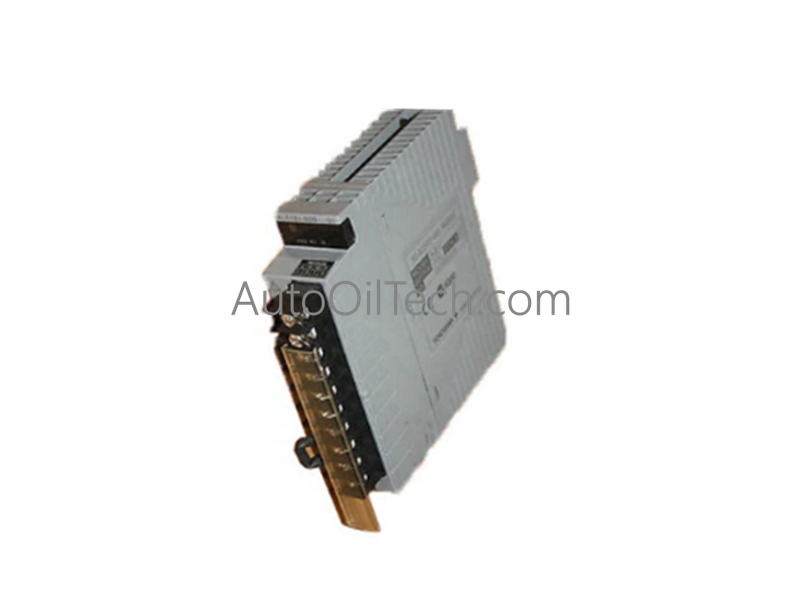

Salida digital Yokogawa ASD533

El Yokogawa ASD533, también catalogado como el Módulo de Salida Digital ASD533 con Barrera Incorporada, funciona como un componente de hardware dedicado para el control de señales discretas intrínsecamente seguras dentro de las plataformas del sistema de control Centum VP. Encauza la lógica de comando binario de alta velocidad del procesador del sistema directamente a los actuadores de campo de zonas explosivas, incluyendo válvulas solenoides e indicadores visuales, sin equipo de aislamiento externo.

Especificaciones del hardware

Control de procesos distribuido y topologías Fieldbus

• Protocolo de bucle HART de 4-20 mA y capa de enrutamiento Fieldbus El módulo gestiona la densidad del bus de comunicación local, ejecutando cambios de estado discretos de alta velocidad a través de 8 canales independientes simultáneamente. Actúa como un plano de terminación digital que actualiza las transiciones de estado binario de manera limpia para que puedan ser procesadas por solucionadores lógicos ascendentes y mapeadas directamente en los registros de la red de la placa base del DCS primario.
• Aislamiento de canal a canal y controles de seguridad ópticos Las rutas de circuitos internos integran bloques de aislamiento galvánico para interrumpir transitorios de alto voltaje entre los rieles de potencia, los elementos del bus lógico y los subconjuntos de E/S adyacentes. Esto evita que los bucles de tierra de campo localizados comprometan la estabilidad de la placa base y elimina la diafonía eléctrica a través de canales de señal de alta densidad.

Preguntas frecuentes

P: ¿Cuáles son las limitaciones de carga de campo impuestas por las barreras de seguridad intrínseca incorporadas en el módulo ASD533?

R: Los circuitos integrados de limitación de energía restringen estrictamente el voltaje máximo ($U_o$) y la corriente ($I_o$) disponibles para los dispositivos de campo en áreas peligrosas. Los ingenieros de sistemas deben comparar los parámetros de seguridad del módulo con los parámetros de la entidad del solenoide o indicador de campo para verificar que el dispositivo pueda actuar correctamente bajo el perfil de salida eléctrica limitado.

P: ¿Cómo protege la opción ISA Standard G3 los componentes electrónicos internos de la degradación?

R: La designación G3 indica la aplicación en fábrica de un recubrimiento conformado especializado sobre todas las pistas de cobre expuestas y las uniones de soldadura. Esta capa de barrera sella los componentes de control digital sensibles contra contaminantes en el aire, humedad, polvo fino y gases corrosivos (como sulfuro de hidrógeno y dióxido de azufre) comunes en entornos de refinería y procesamiento químico.

Pautas de instalación en campo

• Alineación del chasis, asentamiento de la ranura de la tarjeta y bloqueo de retención Alinee el borde de la placa de circuito del módulo limpiamente con las pistas de ranura designadas de la placa base del nodo. Deslice la unidad hacia adentro hasta que los pines traseros se asienten completamente en el zócalo de la placa base pasiva, luego asegure los sujetadores de bloqueo mecánicos integrados para evitar el desplazamiento debido a la vibración estructural del gabinete.
• Enrutamiento de señal de área peligrosa y bloques de conexión a tierra del blindaje Dirija todos los cables de campo intrínsecamente seguros a través de conductos de cables dedicados y aislados, completamente separados del cableado de alimentación y control no intrínsecamente seguro. Pele los blindajes de los cables analógicos multiconductores limpiamente y termine los cables de drenaje directamente en la barra colectora de tierra dedicada del instrumento para eliminar el ruido y mantener los potenciales de conexión a tierra de la barrera de seguridad.
