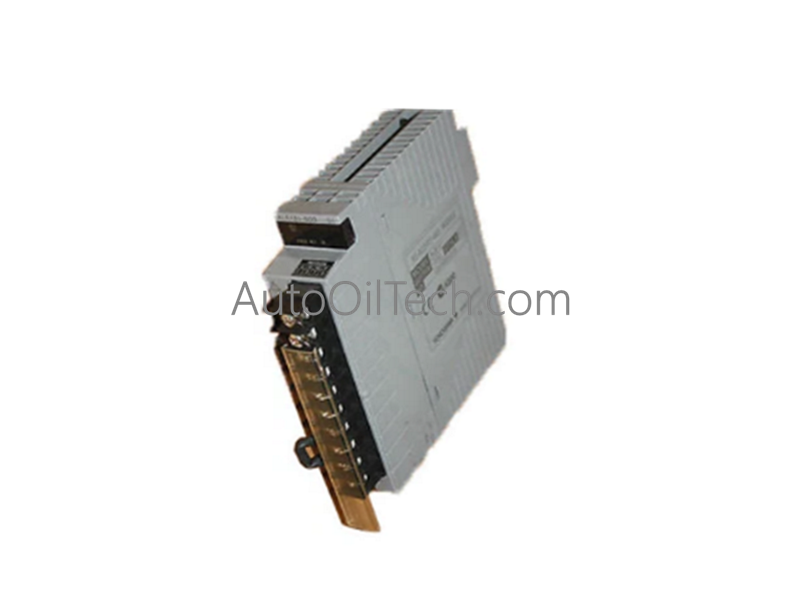

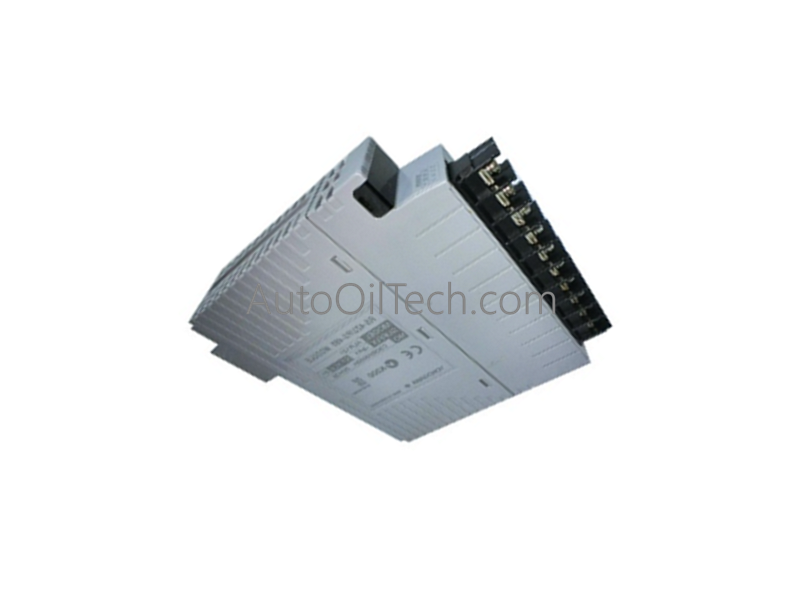

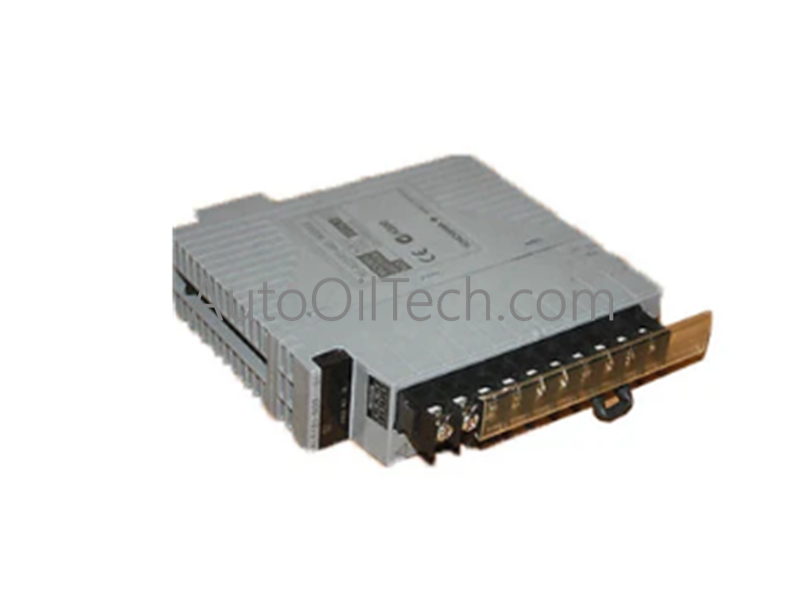

Módulo de interfaz de E/S Yokogawa ANB11D-B25

Configurado para la adquisición de datos de dispositivos de campo en plataformas de control de procesos de Yokogawa, el Yokogawa ANB11D-B25 (Módulo de interfaz de E/S ANB11D-B25) proporciona una ejecución física/eléctrica directa de la integración de señales y la monitorización de procesos.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Características de control de procesos y DCS

• Protocolo de bucle HART de 4-20 mA: La interfaz admite la integración directa con instrumentación de campo compatible con HART, lo que permite la transmisión de variables de proceso primarias y datos de diagnóstico secundarios al bucle de control.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La arquitectura del módulo está diseñada para gestionar datos de fieldbus digital de alta velocidad, lo que facilita la comunicación determinista entre los sensores de campo y la red de control central.
• Aislamiento de canal a canal: La circuitería interna incorpora aislamiento de señal para mantener la independencia del canal, evitando que el ruido de modo común y los bucles de tierra afecten las mediciones analógicas sensibles.
• Compensación de unión fría (CJC): La interfaz proporciona soporte a nivel de terminal para CJC, lo que permite la adquisición de datos térmicos de alta precisión cuando se conecta a bloques de entrada de termopares.

Preguntas frecuentes

P: ¿Es compatible este módulo con las placas base del sistema existentes?

R: El módulo está diseñado para la integración modular estándar dentro de los chasis Yokogawa DCS. Verifique la distribución de energía de la placa base y los requisitos de direccionamiento de ranuras antes de la instalación.

P: ¿El módulo admite el intercambio en caliente durante el funcionamiento normal?

R: El diseño admite procedimientos estándar de intercambio en caliente siempre que el firmware del sistema y la configuración del chasis permitan el reemplazo de módulos en línea. Verifique el manual del sistema específico para conocer la capacidad de intercambio en caliente.

Directrices de instalación en campo

• Montaje: Fije el módulo en la ranura de E/S designada. Asegúrese de que los mecanismos de bloqueo estén completamente acoplados para mantener una conexión de baja impedancia con la placa base del sistema y para mitigar los efectos de la vibración mecánica.
• Conexión a tierra: Conecte el chasis del módulo o el rack host al bus de tierra de protección (PE) del gabinete. Se requiere una ruta de tierra de baja impedancia para mantener el cumplimiento de EMI/EMC y garantizar la integridad de los bucles de señal analógica.
• Cableado: Mantenga una estricta segregación entre las líneas de alimentación de alto voltaje y los cables de señal analógica de bajo nivel. Utilice cableado de par trenzado apantallado para todas las conexiones de E/S de campo, terminando los blindajes en los puntos de referencia de tierra designados para minimizar la interferencia electromagnética inducida.
