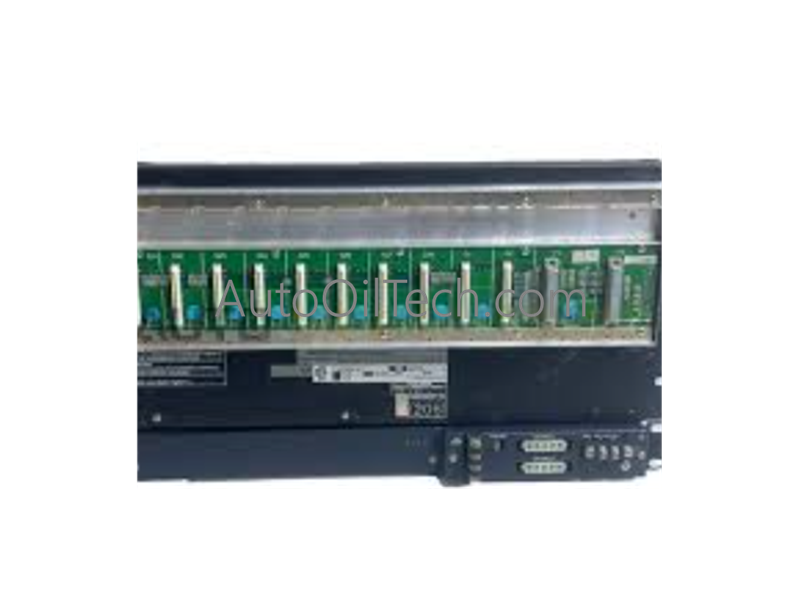

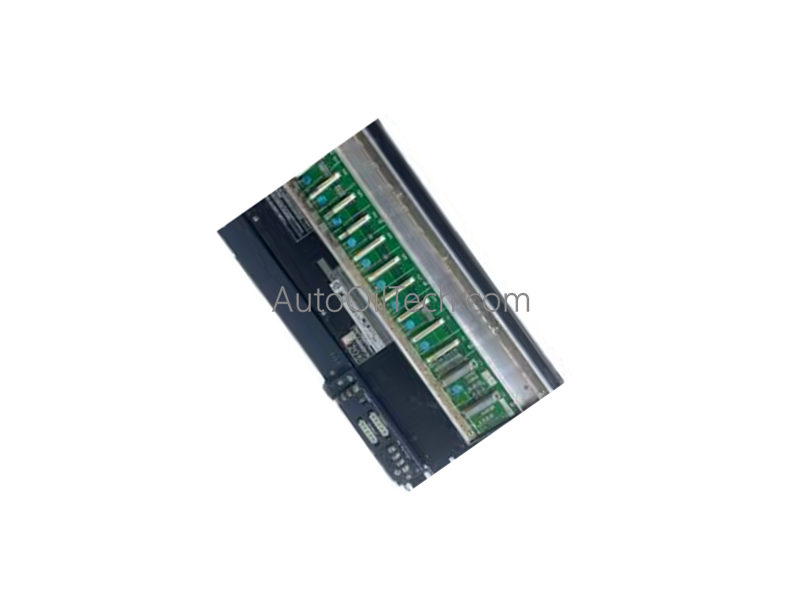

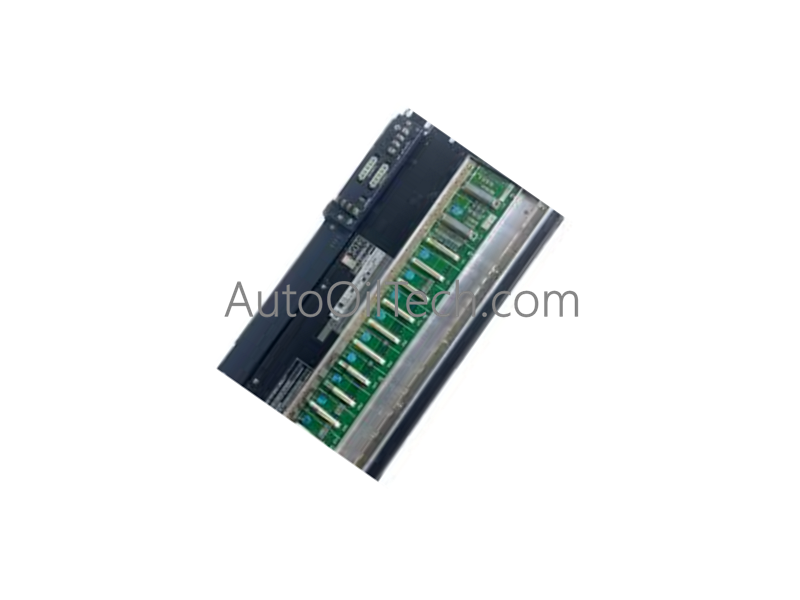

Unidad de nodo de bus Yokogawa ANB11D-B15/BU2A ESB

Configurada para la extensión de bus de campo óptico de alta velocidad en plataformas CENTUM VP, la Yokogawa ANB11D-B15/BU2A (Unidad de nodo de bus ESB ANB11D-B15) proporciona una ejecución física/eléctrica directa de comunicación de larga distancia e integración de dispositivos de campo.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Características de control de procesos y DCS

• Protocolo de bucle HART de 4-20 mA: La unidad facilita la transmisión transparente de datos HART desde los canales de E/S conectados al DCS anfitrión, manteniendo la integridad de la señal para el diagnóstico a nivel de dispositivo.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La interfaz del nodo es compatible con el tráfico de bus de campo determinista, lo que garantiza velocidades de actualización constantes para las variables de proceso en toda la arquitectura del bus ESB óptico.
• Aislamiento de canal a canal: El diseño del panel posterior interno proporciona aislamiento galvánico para mitigar el ruido de modo común y evitar que las diferencias de potencial de tierra afecten la comunicación del bus óptico de alta velocidad.
• Compensación de unión fría (CJC): La unidad se interconecta con los módulos de E/S para admitir la CJC del termopar, lo que garantiza la precisión de la medición de temperatura al referenciar los sensores térmicos ambientales locales.

Preguntas frecuentes

P: ¿El ANB11D es compatible con topologías de red tanto en estrella como en cadena?

R: Sí. La arquitectura del bus óptico ESB es compatible con configuraciones en cadena y en estrella para facilitar el despliegue flexible de la red a distancias de hasta 5 km.

P: ¿Se pueden reparar los módulos de fuente de alimentación de redundancia doble durante el funcionamiento?

R: Sí. La sección de la fuente de alimentación está diseñada para la sustitución en caliente, lo que permite el reemplazo del módulo sin interrumpir el enlace de comunicación óptico del nodo ni el procesamiento de datos de E/S.

Directrices de instalación en campo

• Montaje: Fije la unidad de nodo en un rack de equipos estándar de 19 pulgadas utilizando los cuatro tornillos de montaje M5. Asegure suficiente espacio libre para el tendido de cables y la disipación de calor de los componentes internos de la fuente de alimentación de 120 W.
• Conexión a tierra: Conecte el chasis del nodo al bus de tierra de protección (PE) del gabinete utilizando un cable de cobre dedicado de baja impedancia. Es obligatoria una referencia de tierra sólida para garantizar el cumplimiento de la EMC y proteger los circuitos de conversión óptica de las sobretensiones transitorias.
• Cableado: Tienda los cables de fibra óptica con cuidado, asegurándose de mantener el radio de curvatura mínimo para evitar la atenuación de la señal. Mantenga las líneas de datos ópticas separadas del cableado de alimentación de CA/CC de alto voltaje para eliminar posibles interferencias electromagnéticas.
