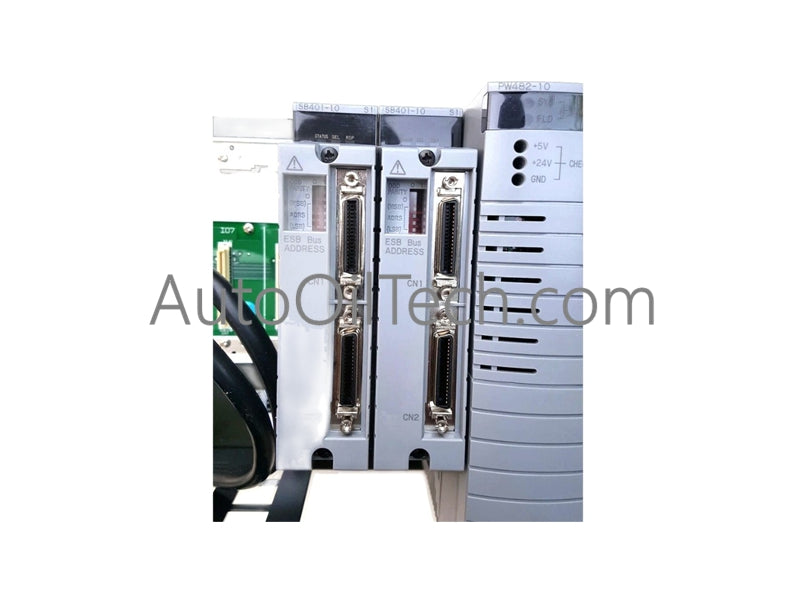

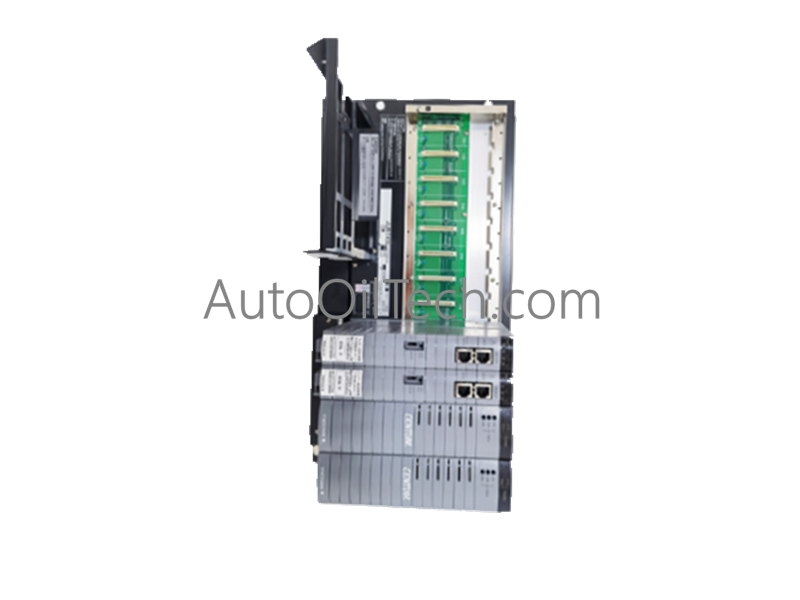

Yokogawa ANB10N-410/CU2T/NDEL Unidad de Nodo

Configurada para la interconexión de señales de E/S de bus único en sistemas de control distribuido CENTUM VP, la Yokogawa ANB10N-410/CU2T/NDEL (Unidad de Nodo ANB10N-410/CU2T/NDEL) proporciona una ejecución física/eléctrica directa del transporte de datos del bus ESB y la distribución de energía auxiliar.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Control de procesos y conectividad DCS

• Protocolo de bucle HART de 4-20 mA: La unidad mantiene la transparencia de la señal para los módulos de E/S, facilitando el paso de las variables de proceso primarias y los datos de diagnóstico HART entre los dispositivos de campo conectados y la Unidad de Control de Campo (FCU).
• Conectividad FOUNDATION Fieldbus / Profibus PA: El módulo admite el transporte determinista de paquetes de datos de Fieldbus y Profibus PA a través del backplane, asegurando tiempos de comunicación estables en toda la jerarquía de control de CENTUM VP.
• Aislamiento canal a canal: La circuitería de aislamiento de alta densidad dentro del backplane mitiga el acoplamiento de señales y previene la propagación de fallas eléctricas entre canales discretos y analógicos, protegiendo el nodo de transitorios del lado del campo.
• Compensación de unión fría (CJC): La unidad está diseñada para soportar módulos de E/S basados en termopares manteniendo un entorno térmico interno estable, asegurando la precisión de las mediciones de referencia CJC durante el monitoreo del proceso.

Preguntas frecuentes (FAQ)

P: ¿Se puede utilizar esta unidad para comunicación redundante del bus ESB?

R: No. La serie ANB10N solo admite comunicación de bus único. Si su aplicación requiere rutas de comunicación redundantes, se requiere la serie ANB10D.

P: ¿Es obligatoria la posición del nodo terminal para esta configuración de hardware?

R: Sí. Debido a que el conector /CU2T incluye terminadores integrados, esta unidad está diseñada física y eléctricamente para servir como el nodo final en la cadena del bus ESB para evitar reflejos de señal.

Pautas de instalación en campo

• Montaje mecánico: Instale la unidad en un rack estándar de 19 pulgadas. Asegúrese de que el chasis esté firmemente sujeto al bastidor del rack y conectado a tierra al gabinete para mantener un blindaje EMI/RFI efectivo.
• Redundancia de energía: Conecte las entradas de energía duales a circuitos independientes de 100-120 VCA. Esto asegura que una sola falla de suministro no resulte en la pérdida de energía para los módulos de E/S del nodo.
• Terminación de bus: Como el /CU2T incluye terminadores S9564FA integrados, verifique que esta unidad esté colocada en el extremo físico del segmento del bus ESB. Asegúrese de que no se intente una mayor expansión del bus desde este conector.
• Licencias: La unidad incluye una licencia /NDEL preinstalada. Asegúrese de que la versión del software CENTUM VP sea compatible con esta clave de expansión de nodo durante la puesta en marcha del sistema.
• Validación: Verifique los indicadores de estado en el panel frontal después de la instalación para confirmar la energía activa en ambos canales redundantes y la sincronización del bus ESB con la Unidad de Control de Campo (FCU).
