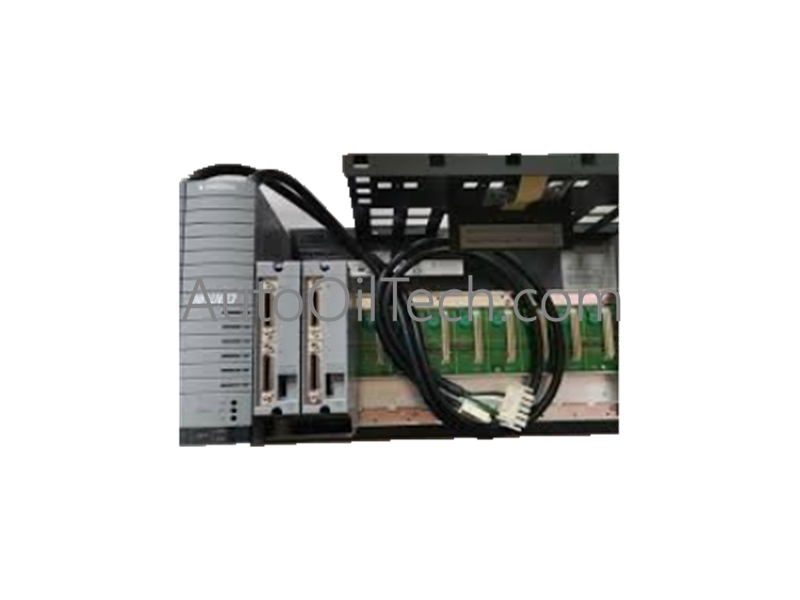

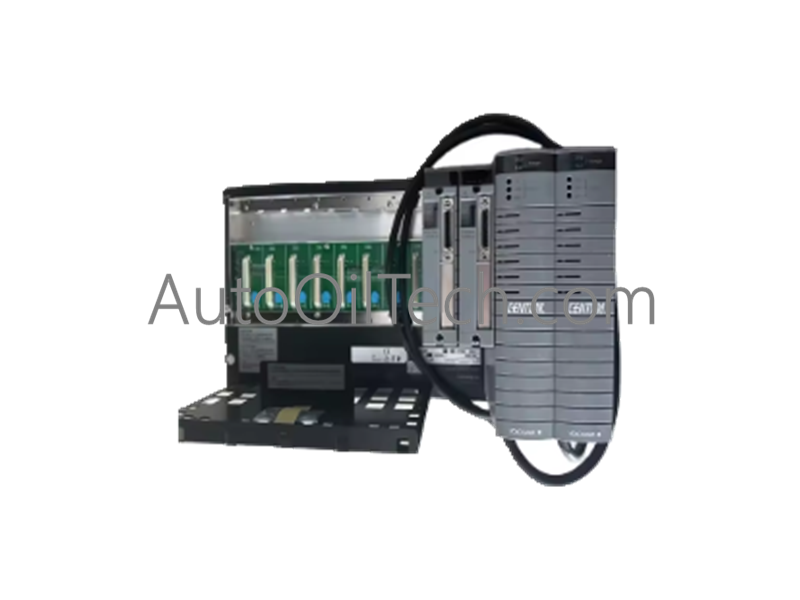

Unidad de Nodo ESB Yokogawa ANB10D-426/CU2N/NDEL

El Yokogawa ANB10D-426/CU2N/NDEL, también catalogado como la unidad de nodo de bus ESB ANB10D-426/CU2N/NDEL, funciona como un componente de hardware dedicado para la expansión de nodos de bus redundantes duales y el enrutamiento remoto de datos de E/S dentro de las plataformas de control CENTUM.

Desglose de sufijos y matriz de modelos

• ANB10D: Designación del modelo base para la unidad de nodo para bus ESB de doble resistencia.
• -4: Indica la configuración de fuente de alimentación redundante doble.
• 2: Especifica la variante de entrada de fuente de alimentación de 220-240 V CA.
• 6: Designa la inclusión de la opción ISA Standard G3, rango de temperatura de funcionamiento extendido (-20 °C a 70 °C) y perfil de no protección contra explosiones.
• /CU2N: Identifica la unidad de conector incluida para el bus ESB que utiliza S9562FA (2 piezas).
• /NDEL: Especifica la opción de licencia de software para expansión de nodos.

Especificaciones de hardware

FOUNDATION Fieldbus y arquitectura de aislamiento de canales

El ANB10D-426/CU2N/NDEL gestiona la comunicación de nodos de alta velocidad y sincroniza los paquetes de datos entre las unidades de control de campo y las tarjetas de E/S conectadas. Las capas de conectividad FOUNDATION Fieldbus y Profibus PA, junto con las rutas de integración del protocolo de bucle HART de 4-20 mA estándar, permiten que las variables de proceso analógicas y los datos de diagnóstico digital se transmitan simultáneamente sin colisión de datos. Los parámetros de aislamiento de canal a canal y el revestimiento resistente a la corrosión ISA Standard G3 protegen los circuitos lógicos internos de transitorios eléctricos de modo común y agentes atmosféricos hostiles. La compensación de unión fría (CJC) y la regulación térmica interna mantienen la linealidad de la conversión de la señal en el rango de funcionamiento extremo de -20 °C a 70 °C.

Preguntas frecuentes

P: ¿Esta unidad de nodo admite entradas de fuente de alimentación redundantes duales?

R: Sí, el módulo está diseñado con una arquitectura de alimentación redundante dual que funciona con una fuente de alimentación de 220-240 V CA para mantener el funcionamiento continuo durante interrupciones de una sola fuente de alimentación.

P: ¿Qué opción de hardware específica se designa con el sufijo /CU2N?

R: El sufijo /CU2N indica la inclusión de dos unidades de conector S9562FA configuradas para conexiones no terminales en cadena tipo margarita de bus ESB estándar.

P: ¿Se puede insertar o extraer esta unidad mientras la placa posterior del rack está energizada?

R: Las alimentaciones de energía primarias deben aislarse antes de la instalación o extracción física para evitar arcos eléctricos y la degradación de los pines de la placa posterior.

Directrices de instalación en campo

• Monte el chasis del rack de 19 pulgadas de forma segura en el armario industrial utilizando los sujetadores estructurales adecuados y asegure una unión de baja resistencia a la toma de tierra del armario.
• Verifique que la fuente de alimentación de 220-240 V CA esté completamente desenergizada antes de cablear los bloques de terminales de entrada o insertar módulos de alimentación.
• Enrute cuidadosamente los cables de bus ESB y de comunicación, observando las reglas de radio de curvatura mínimo, manteniéndolos físicamente separados de las líneas de alimentación de alto voltaje.
• Mantenga un espacio vertical adecuado alrededor de la carcasa del chasis para permitir un flujo de aire convectivo sin obstáculos a través de las superficies de disipación térmica.
