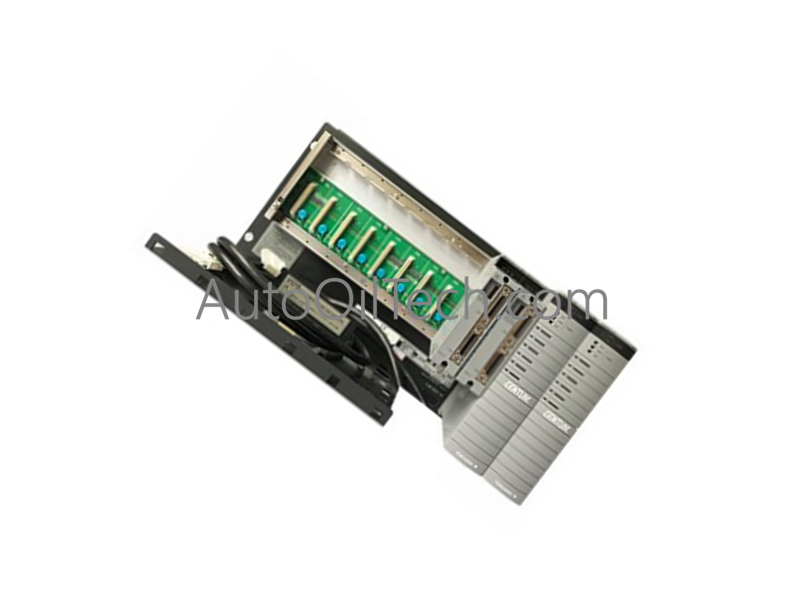

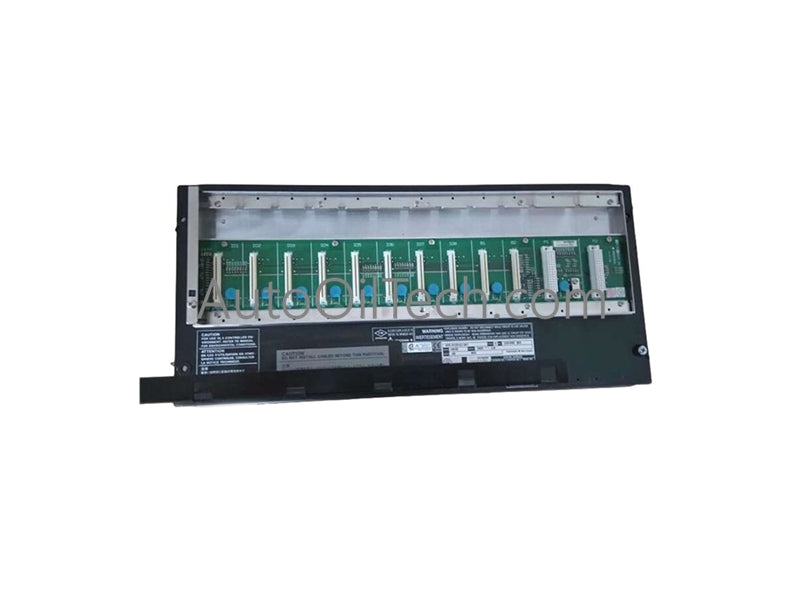

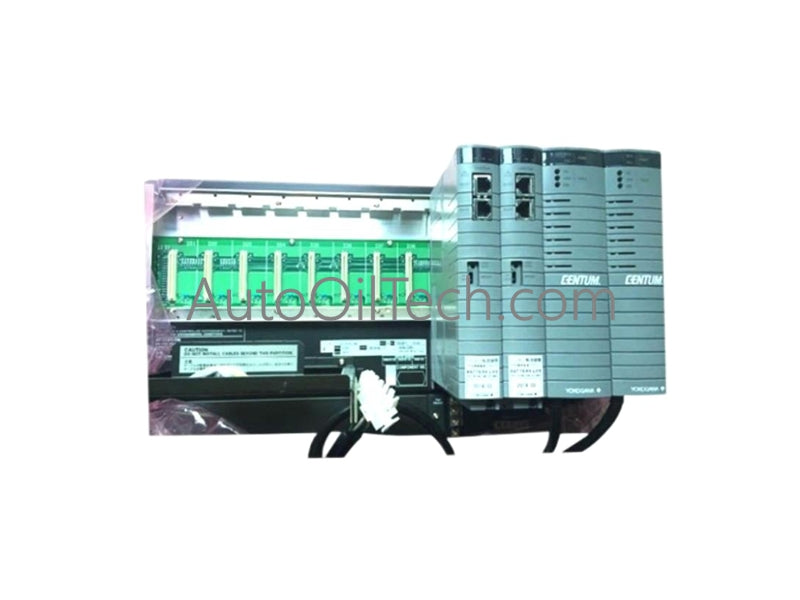

Yokogawa ANB10D-425-CU2T Unidad de nodo de bus ESB base CENTUM VP

Configurada para la interfaz de señal de alta disponibilidad en sistemas CENTUM VP, la Yokogawa ANB10D-425-CU2T S2 (Unidad de nodo ANB10D-425-CU2T S2) proporciona ejecución física/eléctrica directa de la comunicación del bus ESB entre la E/S de campo y la Unidad de Control de Campo (FCU).

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Control de procesos y conectividad DCS

• Conectividad FOUNDATION Fieldbus / Profibus PA: La unidad de nodo sirve como una interfaz de backbone de alta velocidad, manteniendo un rendimiento de datos determinista para los segmentos de bus de campo integrados en la jerarquía de control de CENTUM VP.
• Aislamiento de canal a canal: El backplane está diseñado con aislamiento de alta densidad para evitar el acoplamiento de la señal entre las entradas de contacto discretas y los bucles analógicos sensibles, lo que garantiza la precisión de la variable de proceso.
• Compensación de unión fría (CJC): La unidad es compatible con los conjuntos de módulos de E/S que utilizan lógica CJC. El diseño mecánico interno garantiza la estabilidad de la temperatura necesaria para mediciones precisas de referencia de unión fría en aplicaciones de monitoreo de temperatura basadas en termopares.

Preguntas frecuentes (FAQ)

P: ¿Se puede cambiar la entrada de la fuente de alimentación después de la instalación?

R: No. La configuración de la fuente de alimentación es específica del hardware para el sufijo del modelo. Asegúrese de que el voltaje de suministro coincida con el voltaje nominal de 220–240 V CA de la unidad antes de la instalación.

P: ¿La arquitectura de la fuente de alimentación de redundancia doble permite el uso compartido de la carga?

R: Sí. Los módulos de alimentación de redundancia doble están diseñados para un funcionamiento activo-activo, proporcionando una distribución de energía continua al backplane incluso si se retira o falla una unidad de alimentación.

Pautas de instalación en campo

• Montaje mecánico: Monte la unidad de 10 kg en un rack de gabinete estándar de 19 pulgadas. Utilice el hardware M5 apropiado y asegúrese de que el chasis esté firmemente sujeto al marco del rack para evitar el ruido de la señal inducido por vibraciones.
• Conexión a tierra: Conecte el terminal de tierra del marco a una toma de tierra de planta de baja impedancia. Esto es fundamental para la compatibilidad electromagnética (EMC) del módulo y para evitar corrientes circulantes en el bus ESB.
• Conectividad de alimentación: Conecte las entradas de la fuente de alimentación doble a circuitos eléctricos independientes. Verifique que el voltaje de la fuente esté dentro del rango de 220–240 V CA para proteger los circuitos internos.
• Cableado del bus: Termine los cables del bus ESB usando la unidad de conector CU2T proporcionada. Asegúrese de que los cables estén descargados de tensión y encaminados a través de conductos de señal dedicados, separados de las líneas de CA de alto voltaje.
• Validación: Al encender, verifique los indicadores del panel frontal para confirmar el estado de la fuente de alimentación y la sincronización del bus con la FCU. Realice una verificación de bucle para confirmar la consistencia del estado de E/S.
