Yokogawa Interfaz de Nodo ANB10D-415/CU2N/NDEL

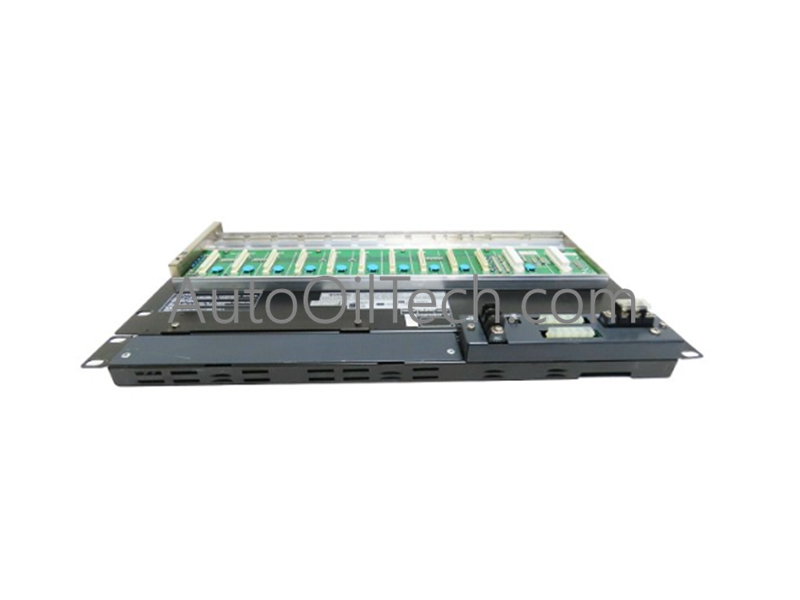

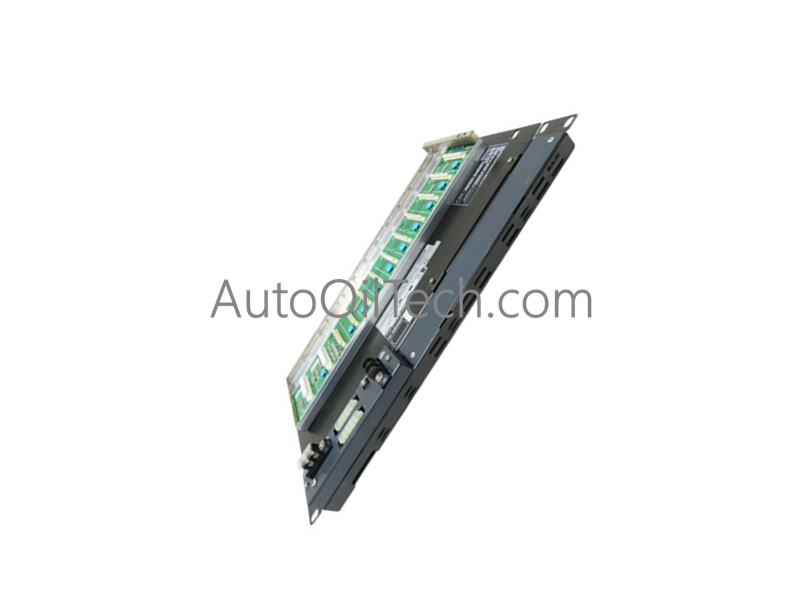

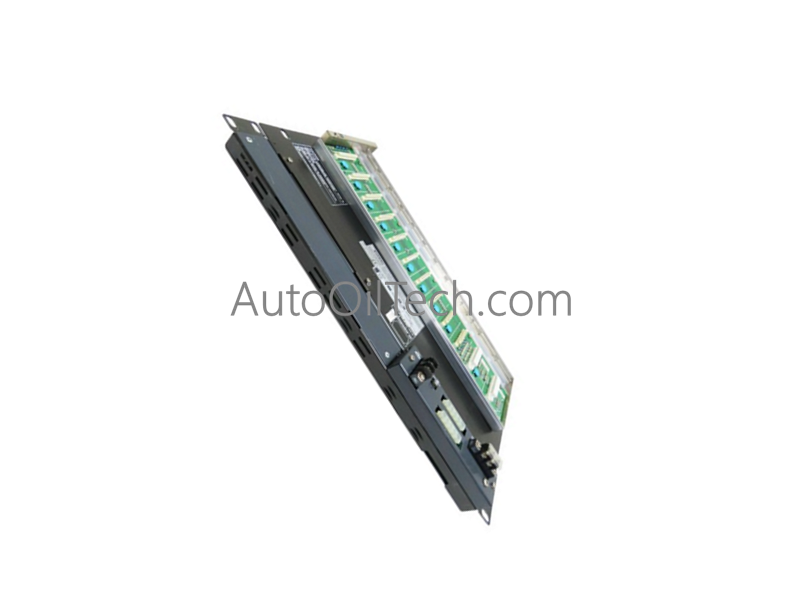

El Yokogawa ANB10D-415/CU2N/NDEL(BASE PLATE), también catalogado como Interfaz de Nodo ANB10D-415, funciona como un componente de hardware dedicado para la gestión de señales de E/S del bus ESB dentro de las plataformas CENTUM VP.

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Control de Procesos y Conectividad DCS

• Protocolo de bucle HART de 4-20 mA: La unidad mantiene la transparencia de la señal para la instrumentación habilitada para HART, facilitando el paso de las variables de proceso primarias y los datos de diagnóstico secundarios desde los dispositivos de campo al controlador principal.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La arquitectura admite un rendimiento de datos determinístico de alta velocidad, lo que permite la integración perfecta de los segmentos Fieldbus y Profibus PA a través del backplane interno sin inducir fluctuaciones de comunicación.
• Aislamiento de Canal a Canal: Los circuitos de aislamiento de alta densidad en el backplane evitan el posible acoplamiento o la diafonía de la señal entre canales discretos y analógicos, lo que garantiza la integridad de las señales de campo durante el tránsito a la Unidad de Control de Campo (FCU).
• Compensación de Unión Fría (CJC): El nodo es compatible con los módulos de E/S que utilizan CJC, con un diseño mecánico que garantiza la estabilidad térmica requerida para mediciones precisas de referencia de unión fría en aplicaciones de monitoreo de temperatura basadas en termopares.

Preguntas Frecuentes (FAQ)

P: ¿El ANB10D-415 es compatible con rutas de comunicación redundantes?

R: Sí. La serie ANB10D está diseñada para comunicación de bus ESB de redundancia dual, lo que proporciona transporte de datos de alta disponibilidad entre el chasis de E/S remoto y la Unidad de Control de Campo.

P: ¿Se requiere la licencia /NDEL para la puesta en marcha inicial del sistema?

R: Sí. La licencia /NDEL preinstalada es necesaria para que el software CENTUM VP reconozca e integre la interfaz del nodo en la base de datos del sistema existente.

Guías de Instalación en Campo

• Montaje Mecánico: Instale la interfaz del nodo en un rack de gabinete estándar de 19 pulgadas utilizando el hardware M5 adecuado. Asegúrese de que el chasis esté conectado a tierra al gabinete para evitar interferencias electromagnéticas.
• Cableado del Bus ESB: Utilice la interfaz del conector /CU2N para la entrada y salida del bus ESB. Asegúrese de que todos los cables estén tendidos a través de conductos de señal segregados para evitar la captación de ruido inductivo de las líneas eléctricas de alto voltaje.
• Conectividad de Energía: Conecte las dos entradas de energía a circuitos independientes de 100–120 V CA para garantizar la redundancia operativa. Verifique que el voltaje de entrada coincida con la especificación nominal antes de energizar la unidad.
• Conexión a Tierra: Conecte el terminal de tierra del chasis a un bus de tierra de planta de baja impedancia. Una conexión a tierra adecuada es fundamental para mantener el rendimiento de temporización determinístico especificado del bus ESB.
• Validación: Confirme la sincronización del enlace entre el nodo y la FCU a través del terminal de gestión del sistema CENTUM VP. Realice una inspección visual de los LED de estado del panel frontal para asegurarse de que ambos canales de alimentación estén activos y el bus ESB esté en buen estado.
