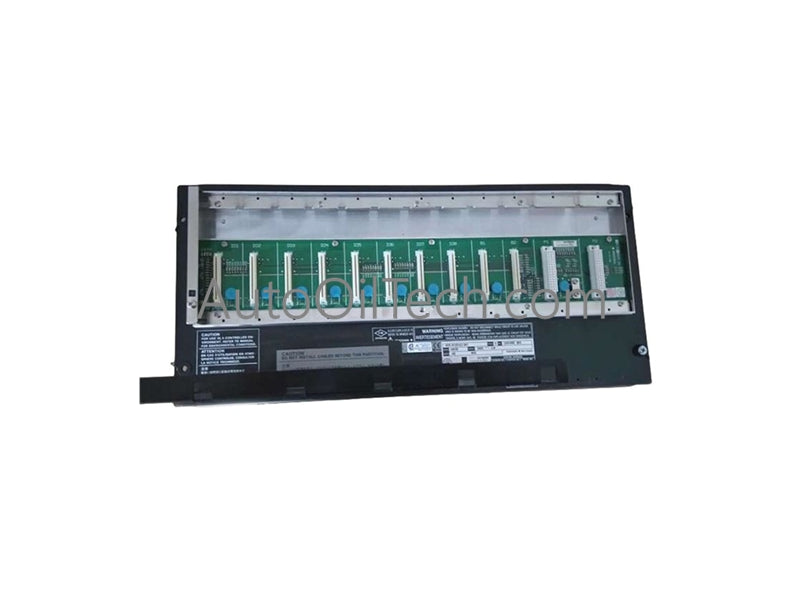

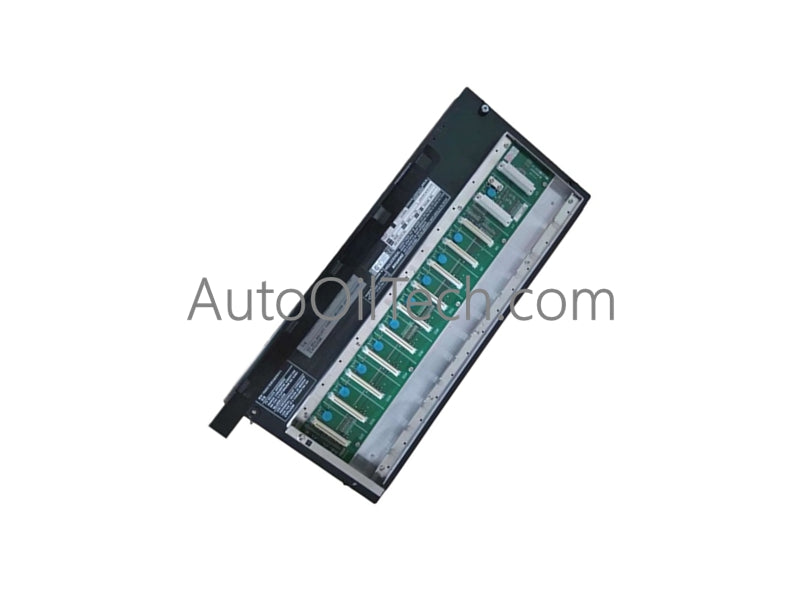

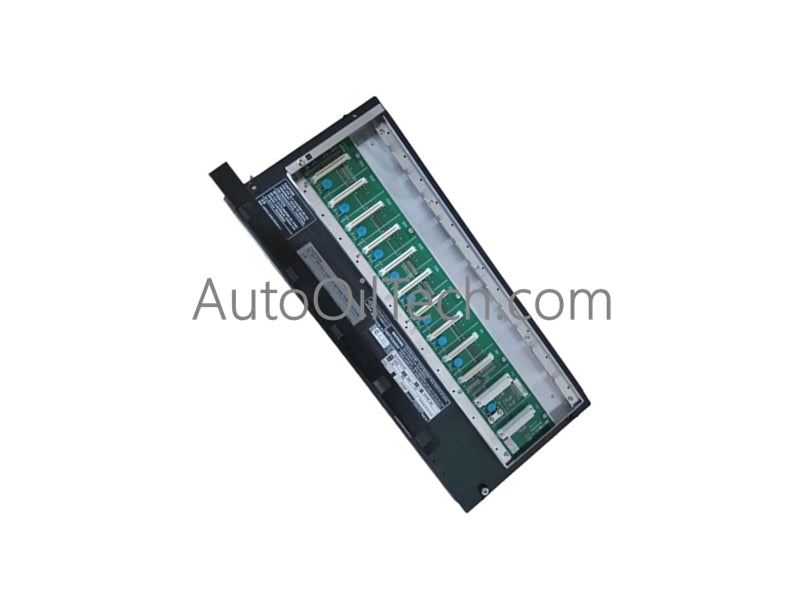

Unidad de Nodo Base Yokogawa ANB10D-415/CU2N

Configurada para comunicación de bus ESB de redundancia dual en sistemas de control distribuido CENTUM VP, la unidad Yokogawa ANB10D-415/CU2N (Unidad de nodo ANB10D-415/CU2N) proporciona una ejecución física/eléctrica directa de la gestión del bus de E/S y la distribución de energía.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Control de procesos y conectividad DCS

• Conectividad FOUNDATION Fieldbus / Profibus PA: La arquitectura ANB10D facilita el rendimiento determinista de datos para los segmentos de bus de campo, asegurando que la comunicación de control de alta velocidad permanezca sincronizada a través del backbone del bus ESB redundante.
• Aislamiento canal a canal: El nodo incorpora un robusto aislamiento eléctrico entre los canales del bus ESB primario y secundario, lo que evita la propagación de fallos y mantiene la disponibilidad del sistema en caso de un error de comunicación a nivel de interfaz.
• Compensación de unión fría (CJC): La unidad está diseñada para interactuar con módulos de E/S de campo que requieren un acondicionamiento analógico de alta precisión. La arquitectura del gabinete y del backplane proporciona la estabilidad térmica necesaria para soportar módulos que utilizan CJC para un monitoreo preciso de la temperatura del proceso mediante termopares.

Preguntas frecuentes (FAQ)

P: ¿Cuál es el propósito de las unidades de conector S9562FA incluidas en la opción /CU2N?

R: Las unidades S9562FA son componentes de conector dedicados necesarios para la terminación e interfaz física del cableado del bus ESB al backplane del nodo.

P: ¿Se puede reparar la fuente de alimentación de redundancia dual mientras el nodo está activo?

R: Sí. La configuración de alimentación de redundancia dual está diseñada para una alta disponibilidad; las unidades de fuente de alimentación individuales se pueden reemplazar durante el funcionamiento sin interrumpir la comunicación del bus ESB o el procesamiento de E/S.

Pautas de instalación en campo

• Montaje mecánico: Utilice los casquillos aislantes provistos al montar el chasis en el rack de 19 pulgadas. Esto asegura un aislamiento eléctrico adecuado del chasis del nodo del marco del rack, evitando bucles de tierra no deseados.
• Cableado de alimentación: Conecte las dos entradas de alimentación a circuitos de distribución de CA separados. Verifique que el voltaje de entrada esté dentro del rango de 100–120 V CA antes de energizar para evitar daños a los módulos de la fuente de alimentación.
• Conectividad del bus ESB: Asegure los cables del bus ESB utilizando los conectores S9562FA provistos. Asegúrese de que los cables estén completamente asentados y enganchados para evitar una conectividad intermitente durante la vibración del gabinete.
• Puesta a tierra: Conecte el terminal de tierra del chasis del nodo a una tierra verificada de la planta. Mantener una ruta de tierra de baja impedancia es esencial para la efectividad del filtrado de ruido interno y la protección contra sobretensiones del módulo.
• Validación: Al encender, verifique que los LED de estado en el panel frontal indiquen el funcionamiento normal de ambos módulos de la fuente de alimentación y la sincronización activa de los canales del bus ESB de redundancia dual.
