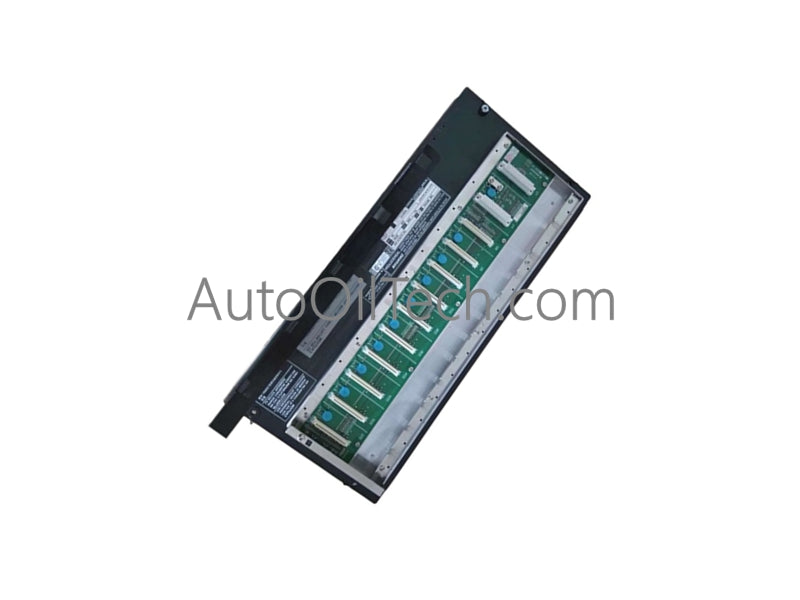

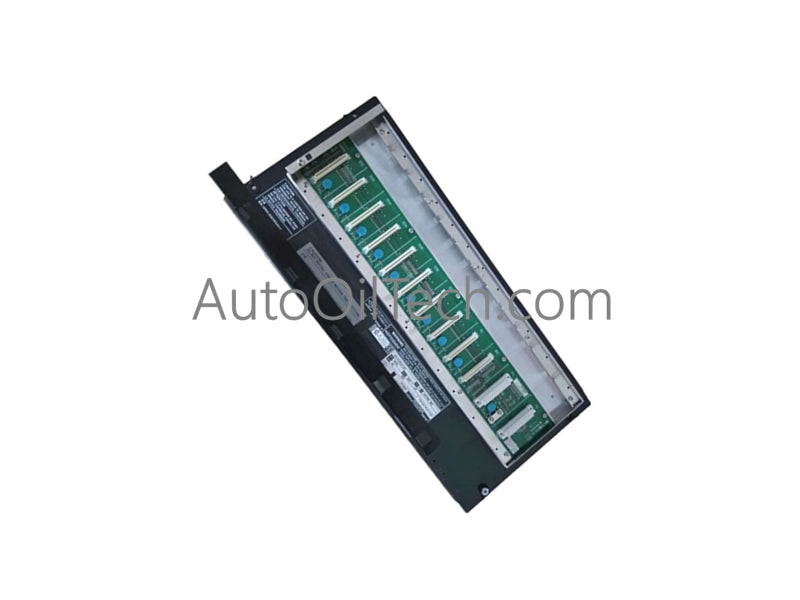

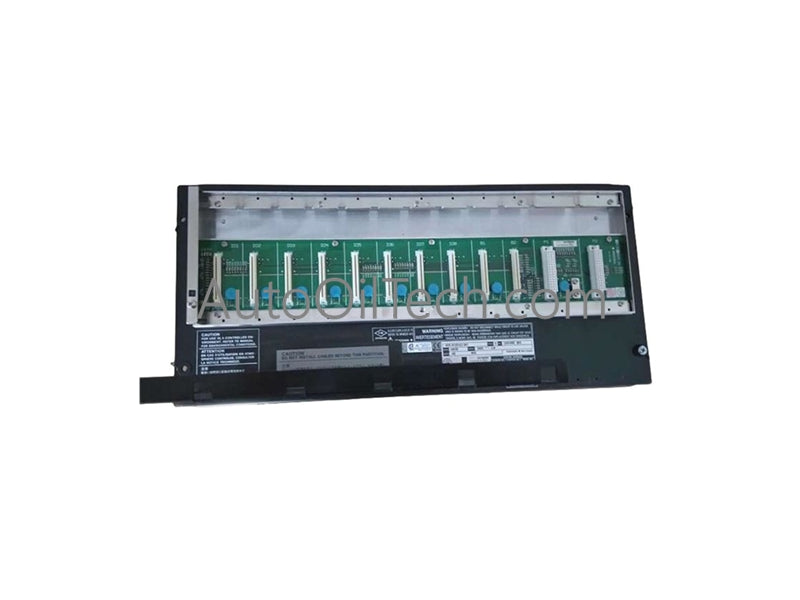

Yokogawa ANB10D-410/CU2T Unidad de nodo de bus CENTUM VP

El Yokogawa ANB10D-410/CU2T, también catalogado como la unidad de nodo ANB10D-410, funciona como un componente de hardware dedicado para la expansión determinística del bus ESB y la gestión de señales de E/S dentro de las plataformas CENTUM VP.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Control de procesos y conectividad DCS

• Protocolo de bucle HART de 4-20 mA: Si bien la unidad actúa como un nodo de bus ESB, mantiene la transparencia de la señal para los módulos de E/S que procesan bucles HART de 4-20 mA, asegurando que los datos de diagnóstico de la instrumentación de campo lleguen al controlador host sin corrupción.
• Conectividad FOUNDATION Fieldbus / Profibus PA: El módulo admite el transporte de alta velocidad de paquetes de datos Fieldbus y Profibus PA a través de la placa base interna, preservando el tiempo determinístico requerido para el control de procesos de bucle cerrado.
• Aislamiento de canal a canal: La arquitectura de la placa base utiliza búferes de aislamiento de alta impedancia para separar los canales de E/S individuales, mitigando eficazmente la diafonía y protegiendo el nodo de fallas eléctricas que ocurren en los puntos de conexión de campo.
• Compensación de unión fría (CJC): La unidad está diseñada para admitir módulos de E/S basados en termopares, asegurando un ambiente térmico estable para los circuitos CJC, lo cual es necesario para lograr un monitoreo de temperatura de alta precisión en los gabinetes de control.

Preguntas frecuentes (FAQ)

P: ¿Se puede implementar esta unidad como un nodo intermedio en la cadena del bus ESB?

R: No. La configuración /CU2T incluye terminadores S9564FA integrados, lo que hace que esta unidad sea específica para aplicaciones de final de cadena o nodo terminal para evitar la reflexión de la señal.

P: ¿Son las fuentes de alimentación duales de intercambio en caliente durante el funcionamiento del sistema?

R: Sí. La unidad admite redundancia de alimentación activa-activa, lo que permite la extracción y el reemplazo de un solo módulo de fuente de alimentación sin interrumpir la comunicación o el suministro de energía a los conjuntos de E/S conectados.

Guías de instalación en campo

• Montaje mecánico: Fije el chasis en un rack estándar de 19 pulgadas utilizando el hardware M5 proporcionado. Asegúrese de que la unidad esté conectada eléctricamente a la barra de tierra del gabinete para proporcionar un blindaje eficaz contra la interferencia electromagnética.
• Verificación de terminación: Dado que esta unidad sirve como nodo terminal, asegúrese de que todos los nodos anteriores en la cadena del bus ESB tengan sus terminadores internos deshabilitados (o estén configurados apropiadamente) para mantener una carga de impedancia correcta de 120 ohmios al final de la línea.
• Cableado de alimentación: Termine las entradas de 100-120 V CA en los terminales de alimentación redundantes. Utilice disyuntores dedicados para cada alimentación para aislar el nodo de fallas de suministro de energía localizadas.
• Gestión de cables: Dirija el cableado del bus ESB a través de conductos de cableado segregados para evitar el acoplamiento inductivo de las líneas de CA de alto voltaje. Asegúrese de que el conector CU2T esté completamente asentado y el mecanismo de bloqueo esté activado.
• Validación: Verifique los indicadores de estado de enlace en el panel frontal después de la instalación. Confirme que la unidad de control de campo (FCU) reconoce el nodo a través del terminal de ingeniería del sistema para asegurar la sincronización del bus.
