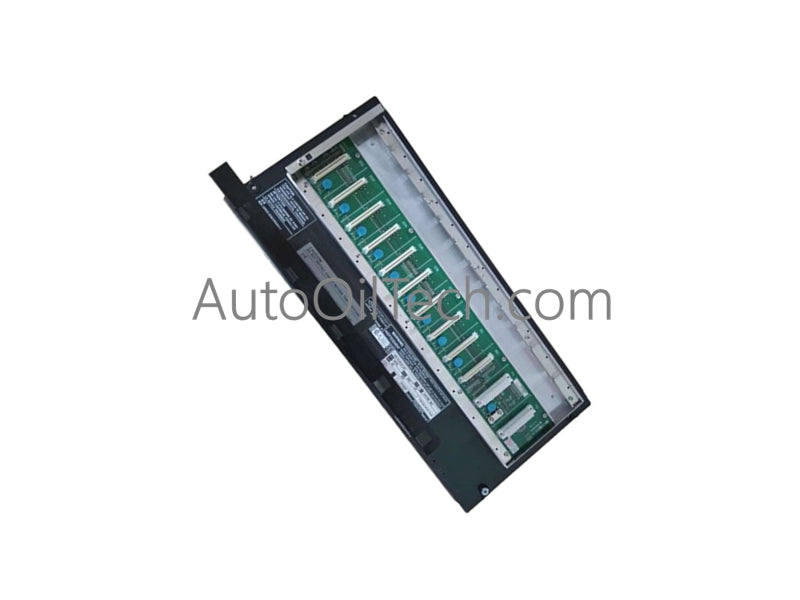

Unidades de nodo Yokogawa ANB10D-410/CU2N CENTUM VP

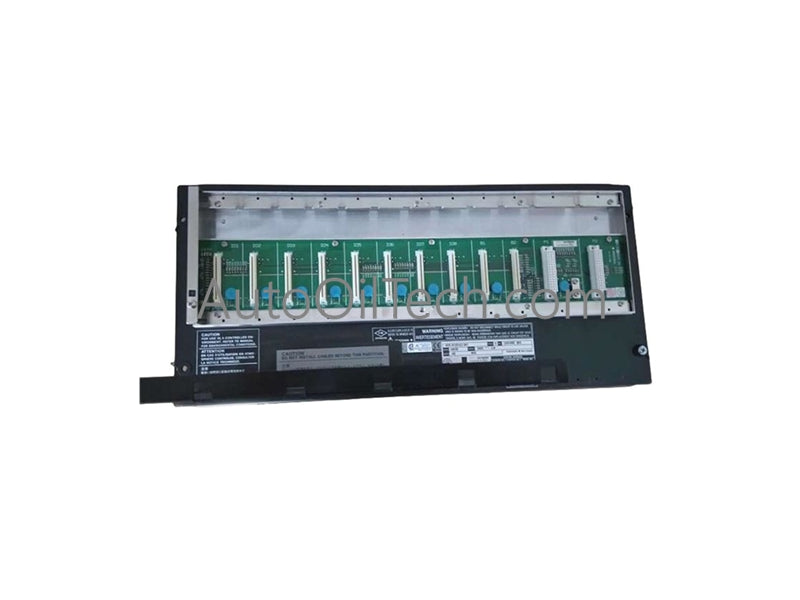

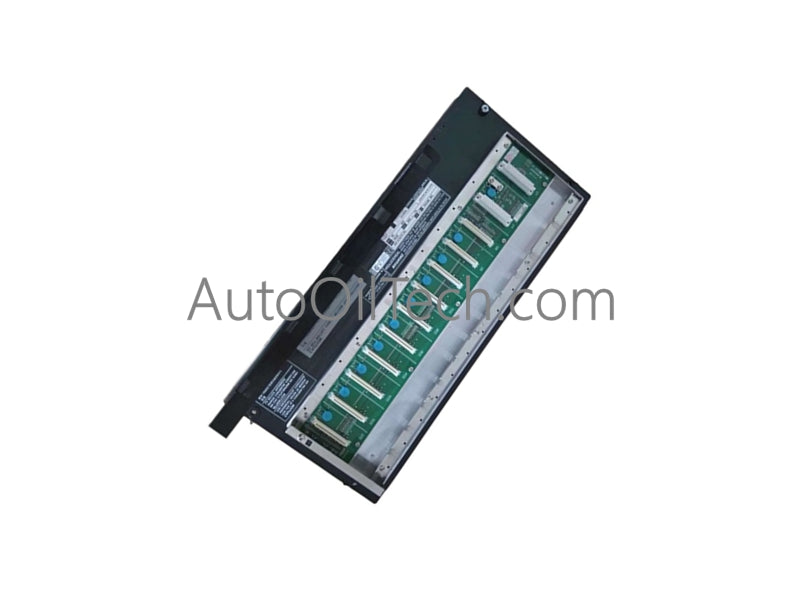

Configurada para una interfaz de señal de alta disponibilidad en sistemas CENTUM VP, la Yokogawa ANB10D-410/CU2N (Unidad de Nodo ANB10D-410/CU2N) proporciona una ejecución física/eléctrica directa de la comunicación del bus ESB entre la E/S de campo y la Unidad de Control de Campo (FCU).

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Control de Procesos y Conectividad DCS

• Protocolo de Bucle HART de 4-20 mA: La unidad mantiene la transparencia para la instrumentación habilitada para HART. Admite la transmisión de variables de proceso primarias y datos de diagnóstico secundarios desde dispositivos de campo conectados al controlador anfitrión dentro de la arquitectura CENTUM VP.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La arquitectura facilita un rendimiento de datos de alta velocidad y determinista, permitiendo la integración perfecta de segmentos Fieldbus y Profibus PA a través del backplane interno sin introducir fluctuaciones de comunicación.
• Aislamiento Canal a Canal: Los circuitos de aislamiento de alta densidad en el backplane evitan el posible acoplamiento de señal o la diafonía entre canales discretos y analógicos, asegurando la integridad de las señales de campo durante el tránsito a la FCU.
• Compensación de Unión Fría (CJC): El nodo admite módulos de E/S que utilizan CJC, con un diseño mecánico que garantiza la estabilidad térmica requerida para mediciones precisas de referencia de unión fría en aplicaciones de monitoreo de temperatura basadas en termopares.

Preguntas Frecuentes (FAQ)

P: ¿Se puede utilizar esta unidad como nodo final al final de una cadena de bus ESB?

R: No. La unidad de conector /CU2N no incluye un terminador de bus integrado. Está diseñada para usarse como nodo de inicio o intermedio; se debe usar un conector terminado para el nodo final de la cadena.

P: ¿Los módulos de fuente de alimentación dual son intercambiables en caliente?

R: Sí. La unidad admite redundancia de energía activa-activa, lo que permite el reemplazo de un solo módulo de fuente de alimentación durante el funcionamiento del sistema sin interrumpir la comunicación de E/S.

Guías de Instalación en Campo

• Montaje Mecánico: Instale la unidad en un rack de gabinete de 19 pulgadas utilizando sujetadores M5 estándar. Asegúrese de que el chasis esté conectado a tierra del gabinete para evitar la degradación de la señal inducida por EMI/RFI.
• Cableado del Bus ESB: Utilice el conector /CU2N para la entrada y salida del bus ESB. Asegúrese de que todos los cables se enruten a través de conductos de señal segregados para evitar la captación de ruido inductivo del cableado de alimentación de alto voltaje.
• Conectividad de Alimentación: Conecte las entradas de alimentación duales a circuitos de 100–120 V CA independientes. Esta redundancia asegura que una falla de un solo interruptor o fuente de alimentación no resulte en la pérdida de datos de E/S del nodo.
• Puesta a Tierra: Conecte el terminal de tierra del chasis a una barra de tierra de planta de baja impedancia. La puesta a tierra adecuada es fundamental para mantener el rendimiento de temporización determinista especificado del bus ESB.
• Validación: Confirme la sincronización del enlace entre el nodo y la FCU a través de la terminal de administración del sistema CENTUM VP. Realice una inspección visual de los LED de estado del nodo para asegurar que ambos canales de alimentación estén activos.
