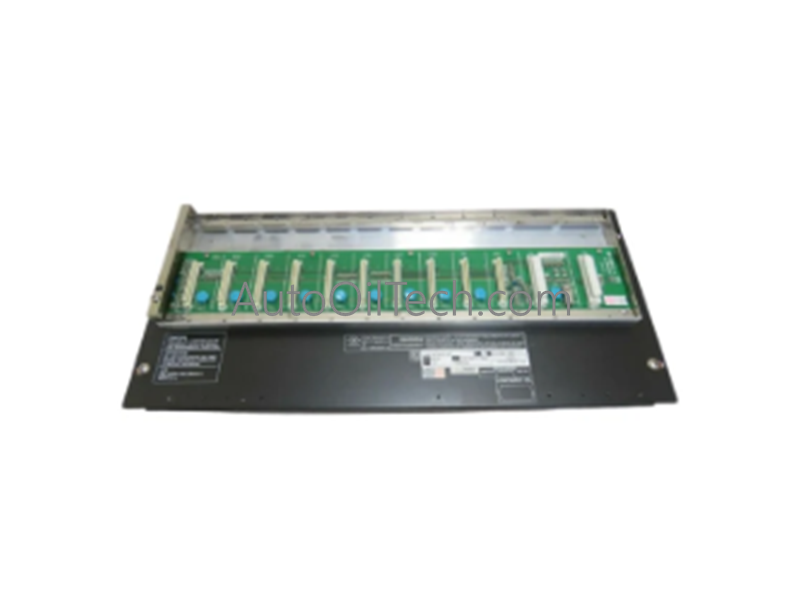

Unidad de Nodo de Bus ESB Yokogawa ANB10D-223 S2

Configurado para comunicación serial de alta velocidad en arquitecturas de control CENTUM VP, el Yokogawa ANB10D-223 S2 (ANB10D-223 / S2 Unidad de Nodo de Bus ESB) proporciona la ejecución física/eléctrica directa de la gestión del protocolo Enhanced Serial Bus (ESB), facilitando el intercambio determinista de datos entre la E/S del lado de campo y el controlador centralizado.

Especificaciones de hardware

Características de control de procesos DCS

• Protocolo de bucle HART de 4-20 mA: El ANB10D-223 actúa como la interfaz de comunicación para los dispositivos de campo habilitados para HART. Asegura la transparencia de la señal a través del bus ESB, permitiendo que los datos de diagnóstico de los transmisores de campo lleguen a la estación DCS sin pérdida de datos relacionada con la impedancia.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La unidad proporciona el puente de capa física necesario para los nodos del bus ESB. Mantiene intervalos de tiempo precisos requeridos para la comunicación determinista, asegurando que las variables de proceso de fieldbus se actualicen dentro de la ventana de escaneo definida del controlador.
• Aislamiento canal a canal: La interfaz del bus incluye etapas de aislamiento galvánico. Esto es obligatorio para evitar que el ruido eléctrico o las diferencias de potencial de tierra de los racks de E/S se propaguen de vuelta al tronco principal del bus ESB, lo que de otro modo amenazaría la estabilidad de la comunicación en todo el sistema.
• Compensación de unión fría (CJC): La arquitectura de nodo compacta está diseñada para un montaje de alta densidad; la gestión interna del calor asegura que el nodo no contribuya a la deriva de temperatura localizada, protegiendo así la precisión de referencia de los circuitos CJC en las tarjetas de entrada analógica adyacentes.

Preguntas frecuentes

P: ¿El ANB10D-223 S2 es capaz de comunicación de bus redundante?

R: Sí, el protocolo ESB admite comunicación de doble ruta. El ANB10D-223 gestiona las señales de bus primarias y secundarias, proporcionando una conmutación por error automática si la ruta de comunicación primaria experimenta una alta latencia o una falla de enlace físico.

P: ¿Esta unidad se puede montar en cualquier orientación?

R: Si bien el diseño compacto permite una integración flexible, se recomienda el montaje horizontal para optimizar la refrigeración por convección natural. Asegúrese de que las rejillas de entrada y salida de aire permanezcan sin obstrucciones para mantener la unidad dentro del rango de funcionamiento de -20 °C a 70 °C.

Pautas de instalación en campo

• Montaje: Fije la unidad utilizando los puntos de montaje provistos dentro del armario de control. Asegúrese de que el chasis esté firmemente fijado para evitar la tensión vibratoria en los conectores del bus ESB, lo cual es obligatorio para evitar interrupciones intermitentes de la comunicación.
• Puesta a tierra: Conecte el chasis del módulo al bus de tierra principal del armario utilizando un conductor de baja impedancia. Una puesta a tierra adecuada es obligatoria para garantizar la eficacia de la protección interna contra sobretensiones y para mantener los niveles de referencia de la señal para el protocolo serie ESB.
• Cableado: Utilice cables apantallados de par trenzado para todas las conexiones del bus ESB. Mantenga una separación mínima de 150 mm de las líneas de alimentación de CA de alta tensión para evitar la inyección de ruido inductivo, que puede manifestarse como un aumento de los ciclos de reintento del bus y una reducción del rendimiento de la comunicación.
