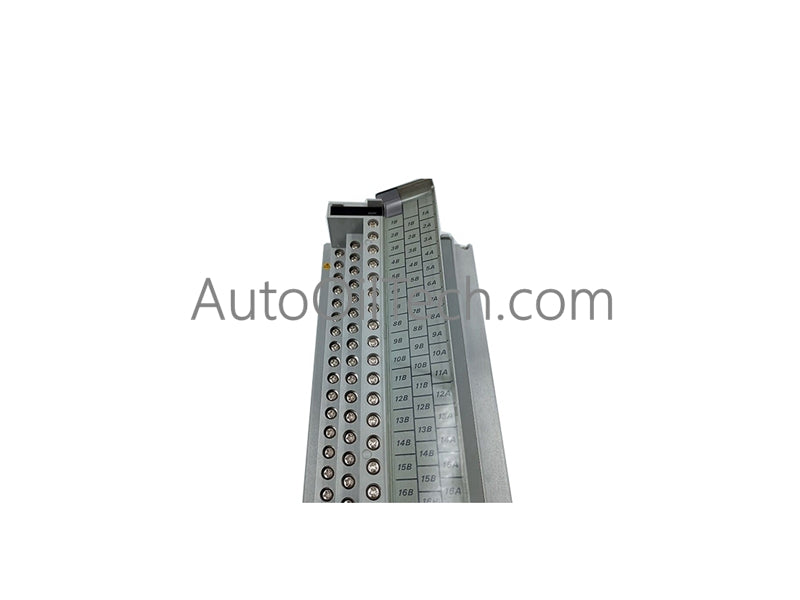

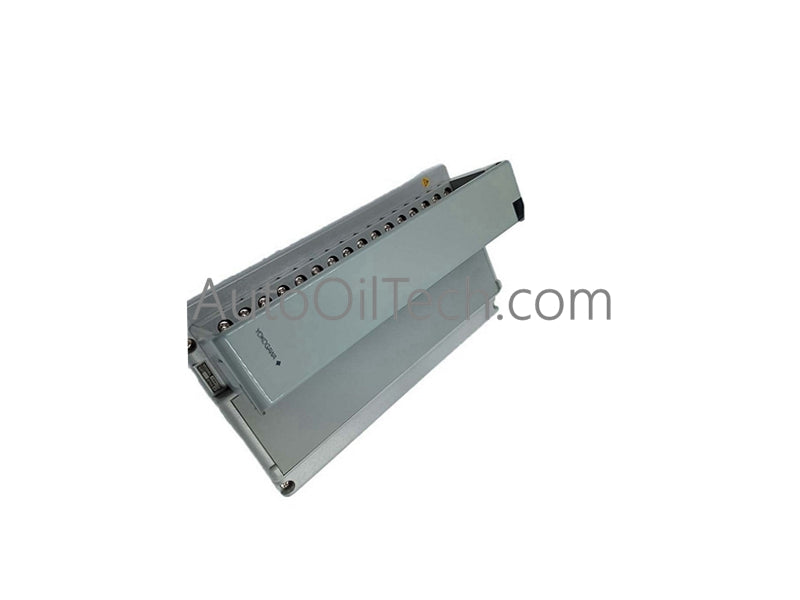

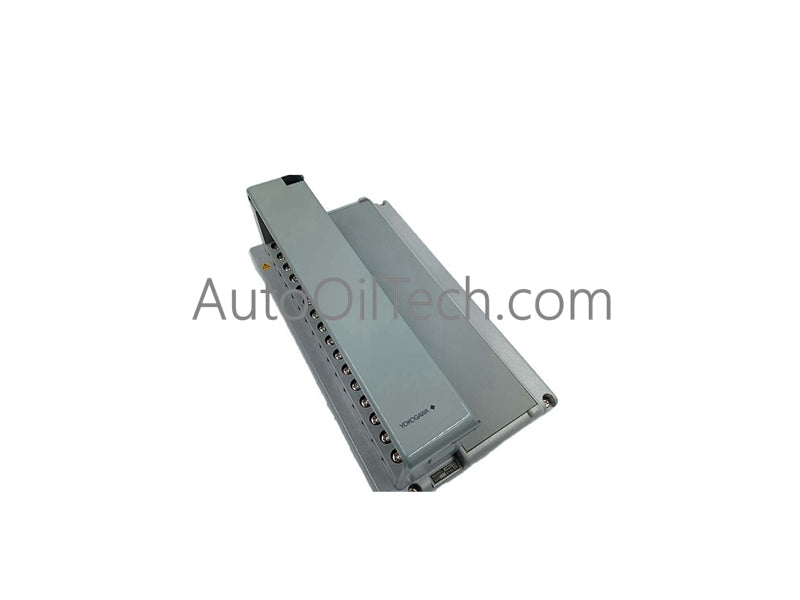

Módulo multiplexor de entrada RTD AMM32T de Yokogawa

Descripción

El Yokogawa AMM32T, también catalogado como el Módulo Multiplexor de Entrada RTD AMM32T, funciona como un componente de hardware dedicado para la adquisición de datos de temperatura dentro de las plataformas del Sistema de Control Distribuido CENTUM. Este módulo especializado está diseñado para procesar señales de entrada de termopares de resistencia (RTD) de 3 hilos, admitiendo calibraciones de sensores estándar como JIS JPt100, JIS Pt100 y DIN Pt100, mientras transforma las variaciones de resistencia física medidas en variables internas linealizadas.

Especificaciones de Hardware

Compensación de la Resistencia del Cable de Conexión y Aislamiento de la Señal

La arquitectura del AMM32T está diseñada para sensores RTD de 3 hilos, utilizando un circuito de balanceo de puente interno para eliminar continuamente la resistencia del cable de conexión hasta un límite máximo de 150 Ohm por cable. El módulo impulsa una corriente de excitación constante de 1 mA a través del elemento sensor, midiendo la caída de voltaje diferencial resultante para lograr una tolerancia de precisión de $\pm0.15\ \Omega$. La lógica de seguimiento integrada aísla los bucles de medición de los buses lógicos a nivel de sistema, y una rutina de diagnóstico automatizada escanea continuamente los canales conectados, ejecutando la detección de desconexión del sensor dentro de una ventana máxima de 20 segundos para señalar fallas de circuito abierto.

Preguntas Frecuentes

P: ¿Cómo elimina el diseño de medición de 3 hilos en el AMM32T los errores causados por el cableado de campo a larga distancia?

R: La configuración de 3 hilos asume que los tres conductores de cobre tienen parámetros de resistencia idénticos. El módulo mide la resistencia del cable de retorno y resta matemáticamente este valor de la medición del bucle del sensor activo. Esta cancelación en tiempo real maneja hasta 150 Ohm de impedancia de línea por cable sin introducir desviaciones en la medición.

P: ¿Puede el AMM32T aceptar señales de voltaje estándar o está restringido únicamente a elementos de sensores RTD?

R: Si bien está optimizado para la medición de temperatura en un espectro de -200 a 600 °C, los canales de hardware subyacentes son configurables por software para aceptar señales brutas de bajo nivel, incluidas escalas de -10 a 10 V CC y -100 a 100 mV CC, según la configuración de software descargada de la estación DCS.

Directrices de Instalación en Campo

• Selección de la Calibración del Sensor: Haga coincidir la configuración del software en el creador de ingeniería CENTUM con el tipo de elemento de campo físico (JIS JPt100, JIS Pt100 o DIN Pt100) para evitar errores de traducción de la curva.
• Coincidencia de la Impedancia del Conductor: Asegúrese de que los tres conductores para cada circuito RTD provengan del mismo carrete de cable, manteniendo longitudes y secciones transversales idénticas para mantener la resistencia del cable perfectamente equilibrada por debajo del límite de 150 Ohm.
• Separación de la Corriente de Excitación: No conecte en paralelo múltiples entradas RTD, ya que la corriente de medición activa de 1 mA del módulo entrará en conflicto con otros bucles, desestabilizando la matriz de conversión analógico-digital.
• Verificación de los Tornillos Terminales: Inspeccione y apriete firmemente todas las conexiones de la regleta de bornes; los tornillos sueltos añaden una resistencia de contacto localizada e inestable que el módulo malinterpretará como un aumento de temperatura o una falla de desconexión.
