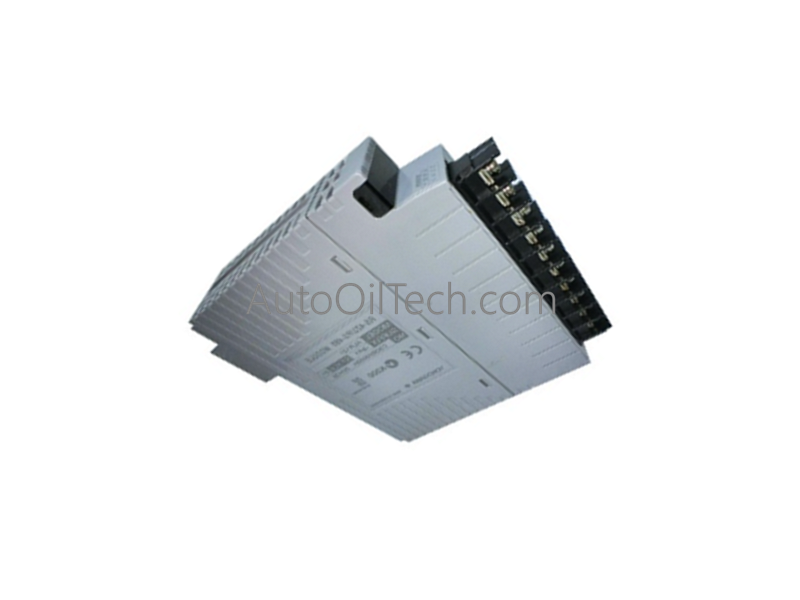

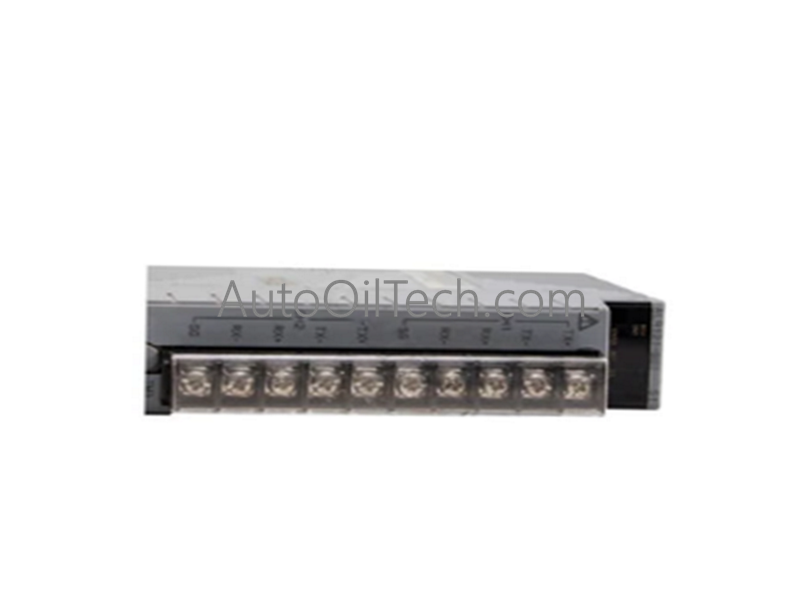

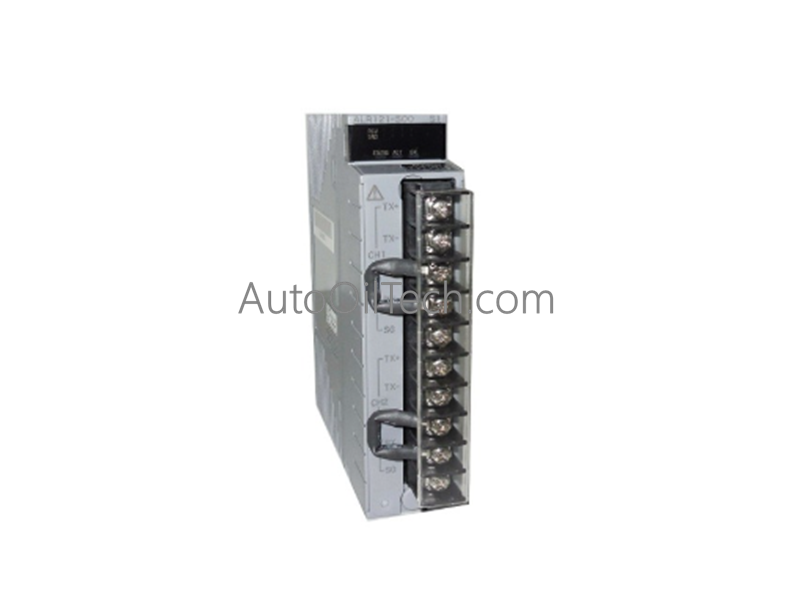

Módulos de comunicación Yokogawa ALR121-S01 de la serie ProSafe-RS
No reviews
In stock!
- Part Number: ALR121-S01
- Brand: Yokogawa
- Type: Módulos de comunicación
- Dimensions: 3,3 x 10,7 x 13 cm
- Country of Origin: Japón
- Barcode: 8537101190
Compartir
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
| Communication Protocols |
|
| Controller Design |
|
Descripción del Producto
El Yokogawa ALR121-S01, también catalogado como el Módulo de Comunicación Serie ALR121, funciona como un componente de hardware dedicado para el enrutamiento de esclavos Modbus semidúplex y la asignación de datos de subsistemas dentro de las plataformas de estaciones de control de seguridad (SCS).
Desglose de Sufijos y Matriz de Modelos
La serie ALR121 utiliza sufijos de ingeniería explícitos para definir las construcciones de hardware, las variantes de interfaz de comunicación y las revisiones de estilo de hardware. A continuación se presenta el desglose técnico de la configuración ALR121-S01:
- ALR121: Designador del modelo base para el módulo de comunicación serie de doble puerto.
- -S: Línea base de construcción de tipo estándar para la instalación en gabinetes industriales estándar.
- 0: Designador de asignación de ranura de indicador de fase.
- 1: Código de estilo que indica la revisión del diseño físico del hardware o la generación de subcomponentes actualizada.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | ALR121-S01 |
| Marca | Yokogawa |
| Origen | Japón |
| Peso | Aprox. 0.34 kg (0.75 lbs) |
| Dimensiones | Tamaño estándar de ranura de E/S Yokogawa ProSafe-RS |
| Temperatura de Operación | Se aplican los parámetros ambientales estándar del gabinete industrial |
| Consumo de Energía | Consumo de corriente de 0.5 A a través del riel de la placa posterior del nodo |
| Tipo de Producto | Módulos de Comunicación Serie |
| Interfaz Física | RS-422 / RS-485 (sistema de 4 hilos) |
| Conexiones de Cableado de E/S | Puertos hembra duales D-sub de 9 pines / Bloque de terminales de tornillo M4 (5 polos x 2 puertos) |
| Función de Comunicación | Seguimiento semidúplex |
| Método de Sincronización | Sincronización de arranque-parada (asíncrona) |
| Velocidades de Transmisión | 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps |
| Codificación de Datos | Código de transmisión binario |
| Arquitectura de Caracteres | Longitud de carácter de 8 bits (fija para esclavo Modbus y funciones de subsistema) |
| Alineación de Bit de Parada | 1 o 2 bits (fijo a 1 bit para comunicación de subsistema) |
| Configuración de Paridad | Opciones seleccionables: Ninguno / par / impar |
| Tiempo de Retraso de Cambio | Parámetro de retraso de transmisión de 1 ms |
| Longitud Máxima de Cable | 15 m (RS-422 punto a punto) / 1200 m (RS-485 multipunto) |
| Montaje de Chasis Objetivo | Compatible con S2SC70S, SSC60S, SSC50S, SSC57S y SNB10D |
Especificaciones del Sistema de Control de Procesos
- Arbitraje de Red de Protocolo de Bucle HART 4-20 mA Al ejecutar transacciones serie dedicadas sobre líneas físicas RS-422/RS-485, el módulo conecta estaciones maestras de terceros aisladas directamente al entorno de la Estación de Control de Seguridad (SCS). Esto permite que redes externas accedan o modifiquen registros en tiempo real sin violar el tiempo de ejecución de bucles de instrumentación de seguridad adyacentes de 4-20 mA o funciones instrumentadas de seguridad (SIF).
- Descarga Determinista del Procesador y Aislamiento de Canal El procesador interno gestiona la pila del protocolo esclavo Modbus independientemente del procesador de seguridad principal. Esta arquitectura maneja rutinas de sondeo asíncronas de alta frecuencia internamente, suprimiendo la fluctuación de la línea y manteniendo el tiempo de retardo de transmisión fijo en 1 ms para evitar interferencias con tareas lógicas de seguridad deterministas.
