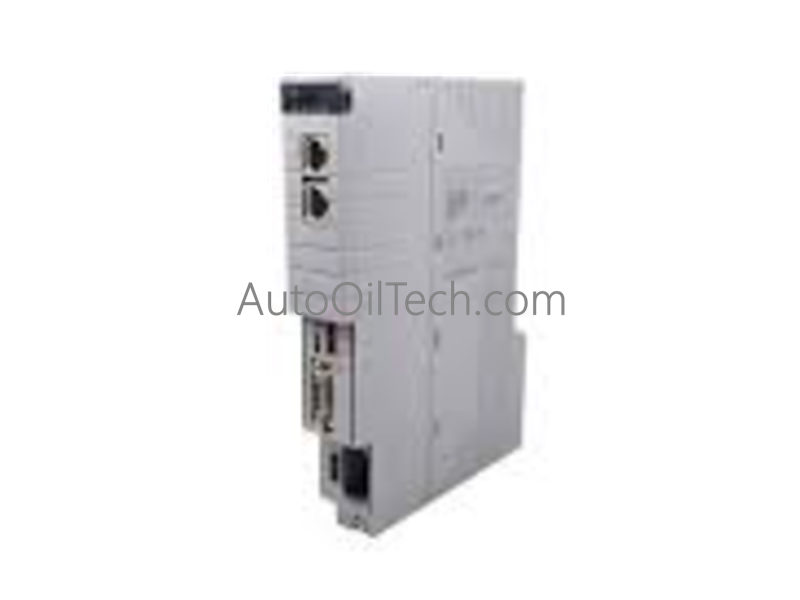

Yokogawa ALE111-S51 Comunicación Ethernet

El Yokogawa ALE111-S51 sirve como el módulo principal de comunicación Ethernet ALE111 utilizado para ejecutar la interfaz de red del subsistema y el intercambio de paquetes de datos en las plataformas de Sistema de Control Distribuido de Yokogawa.

Especificaciones de Hardware

Control de procesos y arquitectura de control distribuido

• Mitigación de la corrosión según la norma ISA G3 El ensamblaje de la placa de circuito interno presenta un revestimiento de conformación especializado diseñado para soportar entornos hostiles y sin acondicionar. Esta barrera química cumple con los niveles de severidad del estándar ISA G3, previniendo la degradación de la plata y el cobre causada por contaminantes atmosféricos como el sulfuro de hidrógeno, el cloro y el dióxido de azufre.
• Interconexión de subsistemas multiprotocolo El módulo de comunicación ejecuta pilas de controladores dedicadas dentro de su firmware para establecer enlaces deterministas de mapeo de datos con controladores lógicos programables externos y nodos de adquisición de datos. El marco de la interfaz del subsistema soporta activamente los protocolos de comunicación Modbus, FA-M3, MELSEC, YFGW, DARWIN/DAQSTATION y PLC-5/SLC500.
• Ingestión determinista del bus de backplane El módulo se monta directamente en unidades de nodo y unidades de control de campo estándar de Yokogawa, incluyendo los chasis ANB10, ANB11, ANR10, AFF50, AFV10, AFV30 y AFV40. Captura los registros de dispositivos externos e inyecta los paquetes de datos procesados en el bus de backplane del controlador de alta velocidad dentro de una ventana de procesamiento fija y predecible.

Preguntas frecuentes

P: ¿Qué limitaciones específicas del entorno de instalación impone la configuración del sufijo "S51"?

R: El dígito "5" indica que el hardware carece completamente de certificaciones de protección contra explosiones, lo que lo hace completamente inadecuado para áreas peligrosas clasificadas como Zona 1, Zona 2 o Clase I División 2 sin un gabinete purgado y presurizado separado. Sin embargo, el dígito "1" garantiza que el módulo tiene el revestimiento de conformación G3, lo que permite su instalación en salas de control de área segura sujetas a gases industriales corrosivos en el aire.

P: ¿Cómo se mantiene la integridad de los datos a través del enlace 10BASE-T dada la restricción semidúplex?

R: La capa física se basa en la mecánica estándar CSMA/CD (Acceso Múltiple con Detección de Colisiones por Detección de Portadora). El controlador Ethernet interno monitorea continuamente las líneas de transmisión y recepción para verificar el estado del enlace antes de transmitir paquetes de datos, almacenando la información en búfer cuando se detectan colisiones para asegurar la transmisión completa de paquetes sin corrupción de registros.
