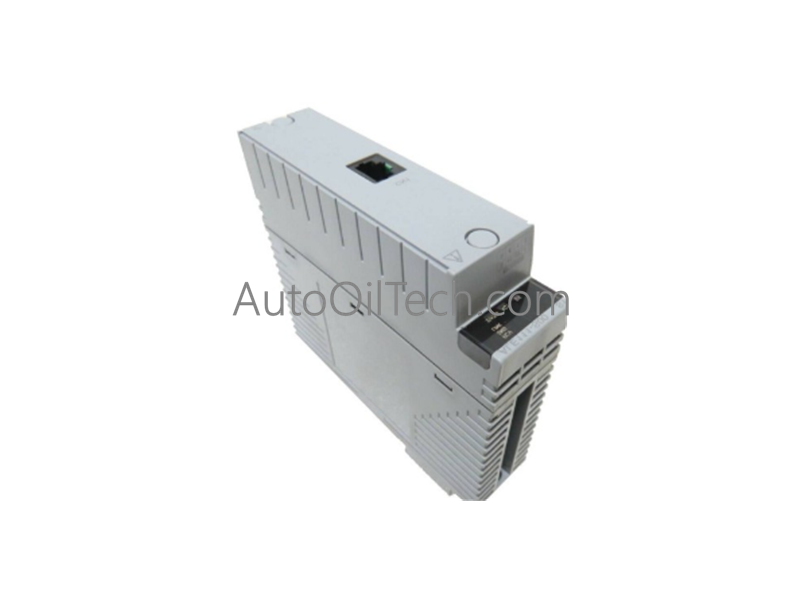

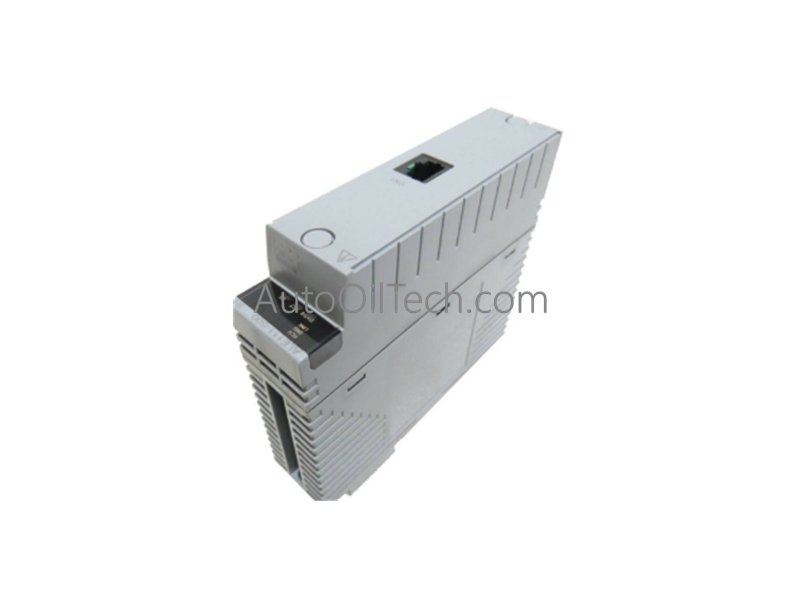

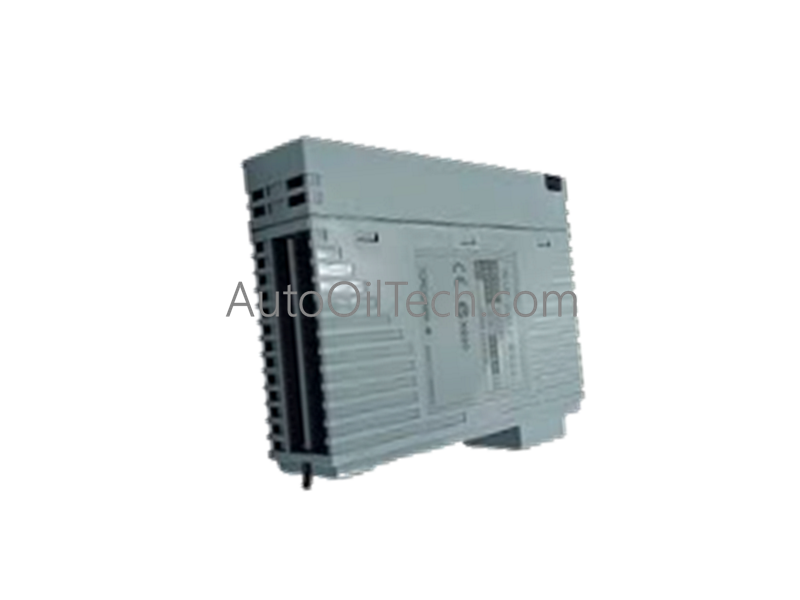

Módulo de comunicación Yokogawa ALE111-S01

El Yokogawa ALE111-S01, también catalogado como Módulo de Comunicación Ethernet ALE111-S01, sirve como el Módulo de Comunicación Ethernet principal ALE111 utilizado para ejecutar la interconexión de redes de subsistemas y el intercambio de paquetes de datos a través de las plataformas del Sistema de Control Distribuido Yokogawa.

Especificaciones de Hardware

Control de Procesos y Arquitectura de Control Distribuido

• Protección Ambiental ISA Standard G3 Las placas de circuito de la variante S01 presentan un recubrimiento conforme de alta especificación diseñado para soportar entornos atmosféricos corrosivos. Esta capa de barrera química cumple con los criterios de severidad G3 del estándar ISA, previniendo la migración de cobre, el crecimiento de sulfuro de plata y la corrosión localizada de las pistas en áreas de procesamiento con niveles elevados de sulfuro de hidrógeno, cloro o dióxido de azufre.
• Interconexión de Subsistemas Multi-Protocolo El módulo de comunicación ejecuta pilas de controladores dedicadas dentro de su firmware para establecer enlaces de mapeo de datos determinísticos con controladores lógicos programables externos y nodos de adquisición de datos. El marco de la interfaz del subsistema admite activamente los protocolos de comunicación Modbus, FA-M3, MELSEC, YFGW, DARWIN/DAQSTATION y PLC-5/SLC500.
• Ingestión Determinística del Bus Backplane El módulo se monta directamente en unidades de nodo y unidades de control de campo estándar de Yokogawa, incluyendo chasis ANB10, ANB11, ANR10, AFF50, AFV10, AFV30 y AFV40. Captura los registros de dispositivos externos e inyecta los paquetes de datos procesados en el bus backplane de alta velocidad del controlador dentro de una ventana de procesamiento fija y predecible.

Preguntas Frecuentes

P: ¿Cómo modifica la clasificación ISA Standard G3 los límites de hardware en comparación con el módulo S00 de línea base?

R: Los parámetros eléctricos absolutos, la velocidad de transmisión (10 Mbps) y las interfaces de los conectores siguen siendo idénticos a los de la versión estándar. La distinción reside totalmente en la resistencia química del ensamblaje, lo que permite que el módulo S01 opere en salas de control sin climatización expuestas a contaminantes industriales en el aire.

P: ¿Se puede tender un cable de par trenzado sin blindaje (UTP) adyacente a líneas de variadores de frecuencia (VFD) pesados?

R: No. Debido a que el enlace 10BASE-T opera a una impedancia de 100 ohmios sobre un esquema de enrutamiento semidúplex, la instalación de conductores de datos cerca de campos electromagnéticos pesados o líneas de motores VFD sin blindaje introducirá corrupción de paquetes, lo que provocará que el módulo descarte paquetes de datos y active fallos por tiempo de espera de registro.
