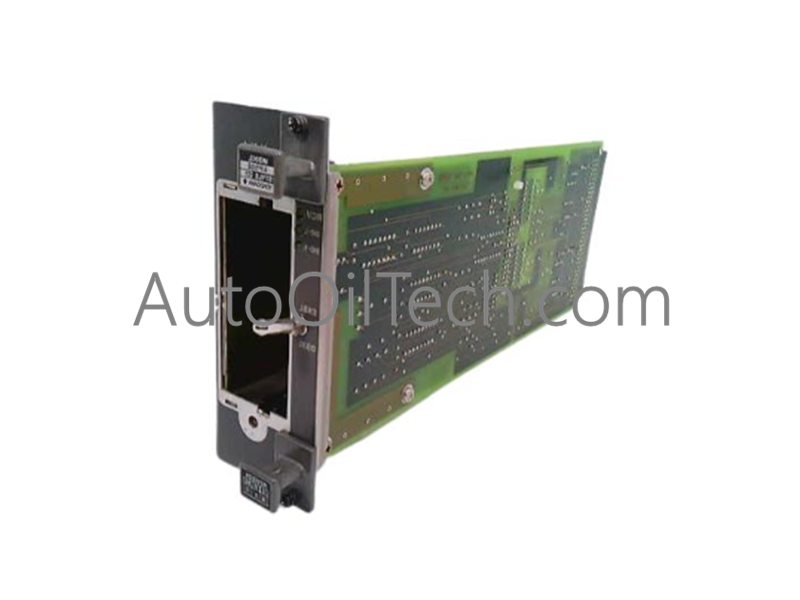

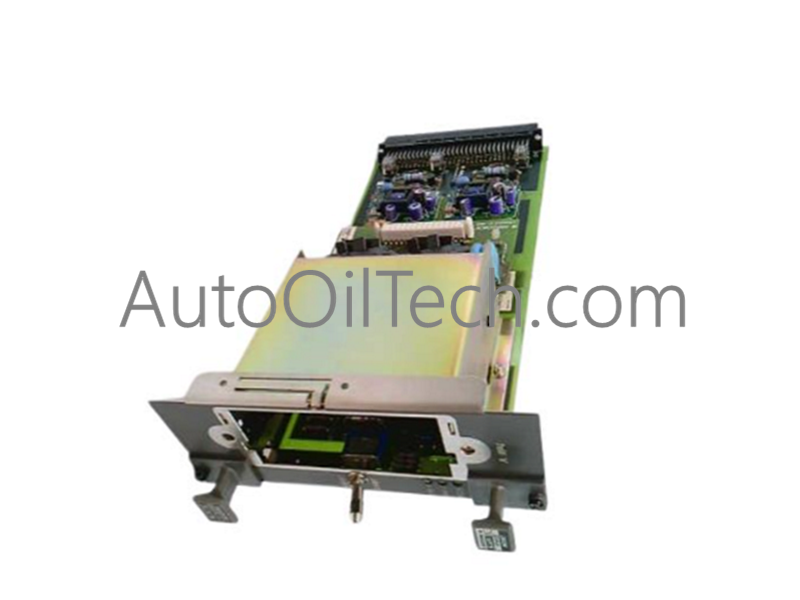

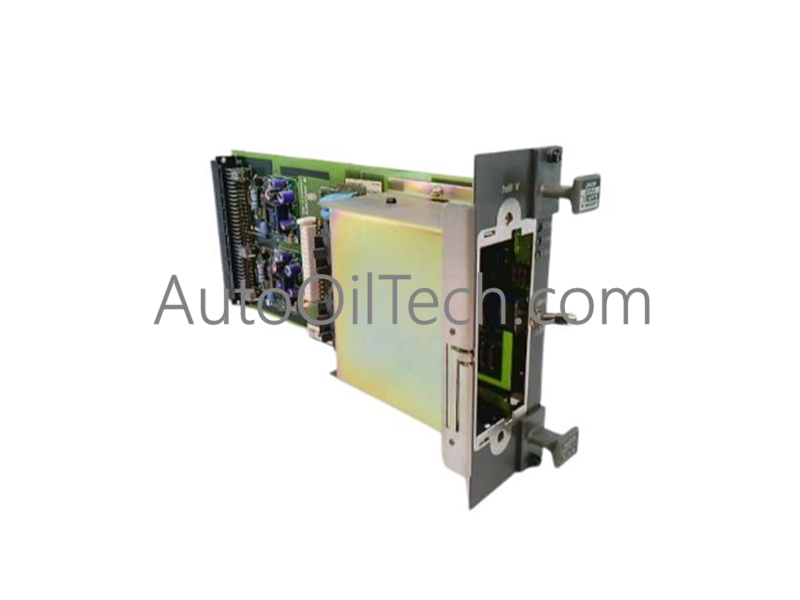

Módulo Acoplador de Bus ESB Yokogawa AIP532 S1

El Yokogawa AIP532 S1, también catalogado como Módulo acoplador de bus ESB AIP532S1, funciona como un componente de hardware dedicado para la transmisión de datos de alta velocidad de nodo a nodo dentro de los sistemas de control distribuido Centum CS 3000 y Centum VP.

Desglose de sufijos y matriz del modelo

• Modelo: AIP532 S1
• Módulo base: AIP532
• Variante de función: configuración estándar S1 compatible con operaciones de acoplador de bus ESB

Especificaciones de hardware

Aislamiento de canal a canal e integración DCS

Configurado para manejar la comunicación de nodo óptico y eléctrico de alto ancho de banda, el AIP532 S1 ejecuta enrutamiento de tramas determinístico entre unidades de control de campo y unidades de nodo remoto. El módulo integra una arquitectura de aislamiento de canal a canal para eliminar bucles de tierra y transitorios de modo común que se propagan a través del cableado de interconexión. La validación de paquetes de datos se ejecuta mediante la comprobación de redundancia cíclica a nivel de hardware antes de reenviar los datos del proceso a través de la infraestructura de velocidad de comunicación del bus del backplane.

Preguntas frecuentes

P: ¿Cuál es el procedimiento de reemplazo para un módulo AIP532 S1 fallido durante la operación de la planta en vivo?

R: El módulo admite la inserción y extracción en caliente cuando se implementa en configuraciones de nodo de doble redundancia. Al reemplazar una unidad primaria, asegúrese de que la unidad de reserva haya asumido el estado de comunicación de bus activo antes de la extracción física para evitar interrupciones del proceso.

P: ¿Cómo comunica el AIP532 S1 los diagnósticos de estado a la estación de ingeniería?

R: Las banderas de diagnóstico, incluidos los contadores de errores de bus, las fallas de paridad y los niveles de voltaje del riel de alimentación, se asignan directamente a los registros de mantenimiento del sistema accesibles a través de las interfaces de ingeniería y de operador de Centum.

Directrices de instalación en campo

Asegúrese de que todas las ranuras del rack estén libres de residuos de partículas antes de insertar el módulo AIP532 S1 en la ranura de nodo ESB designada. Acople firmemente las palancas de seguridad superior e inferior para garantizar un asiento mecánico contra los pines del conector del backplane. Los cables coaxiales blindados o las extensiones ópticas utilizadas para la expansión de nodos remotos deben mantener un radio de curvatura mínimo especificado por las normas de cableado locales y deben segregarse de los conductos de alimentación de alto voltaje para suprimir la interferencia electromagnética.
