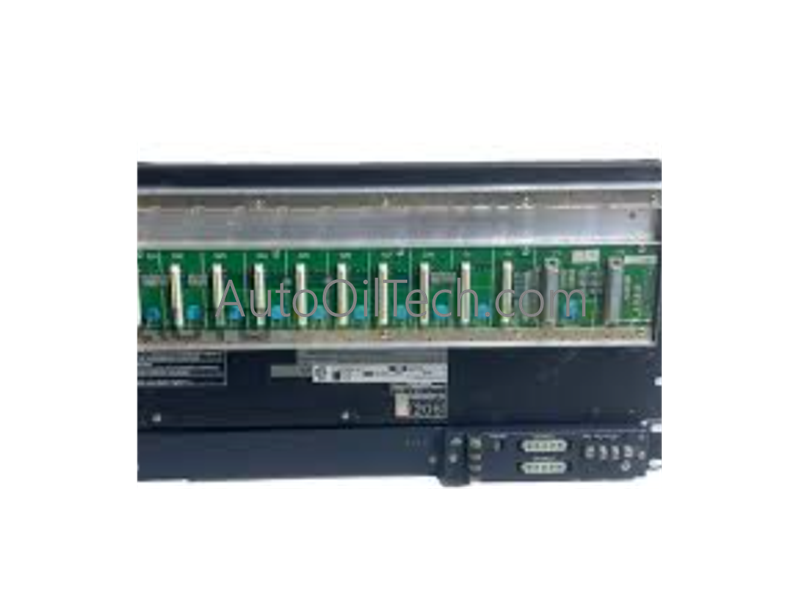

Unidad de Control de Campo Dúplex Yokogawa AFF50D-H41201

La Yokogawa AFF50D-H41201 sirve como la principal unidad de control de campo (FCU) dúplex AFF50D utilizada para ejecutar la sincronización de doble procesador y los bucles de control de proceso determinísticos en las plataformas de sistema de control distribuido Yokogawa.

Especificaciones de hardware

Control de procesos y arquitectura de control distribuido

• Sincronización de procesador en espera sin interrupciones La estructura de hardware incorpora dos unidades de procesamiento independientes conectadas a través de rutas de datos de duplicación de memoria dedicadas. El procesador secundario actualiza sus estados de registro internos al unísono con la tarjeta activa principal, lo que permite una transferencia de control inmediata sin interrupciones, sin introducir retardo de procesamiento ni caídas de salida de señal durante los eventos de conmutación.
• Gestión de comunicación de Fieldbus y bucles El módulo gestiona el enrutamiento de comunicación en tiempo real en serie y basado en Ethernet a través de líneas de datos de placa posterior internas redundantes. La lógica está optimizada para manejar una matriz de protocolo de bucle HART de 4-20 mA, lo que permite la transmisión simultánea de mediciones de PV primarias y variables de dispositivo de diagnóstico a través de infraestructuras de cableado de campo.
• Distribución redundante de rieles de alimentación Las entradas de alimentación duales aisladas alimentan convertidores internos independientes en cada tarjeta de control. Esta arquitectura de alimentación equilibra la distribución de voltaje y aísla los núcleos de procesamiento de la CPU principal de las sobretensiones eléctricas, evitando que un cortocircuito localizado en un módulo de E/S individual interrumpa el bus lógico de la unidad de control de campo.

Preguntas frecuentes

P: ¿El ensamblaje base AFF50D-H41201 viene con interfaces de E/S de campo físicas?

R: No. El AFF50D-H41201 funciona estrictamente como el núcleo central de procesamiento y control para el nodo de control de campo. Contiene las tarjetas lógicas primarias y las placas posteriores de alimentación redundantes, pero los módulos de interfaz de E/S analógicas y digitales locales o remotas deben insertarse en sus respectivas ranuras del chasis por separado.

P: ¿Cuál es la limitación mecánica para la inserción o extracción de tarjetas mientras el sistema está encendido?

R: La placa posterior pasiva admite el reemplazo en línea de una única tarjeta de procesador de control defectuosa mientras la unidad de procesamiento redundante emparejada maneja la carga activa del proceso. La extracción debe realizarse utilizando las palancas de retención del chasis integradas para garantizar un desacoplamiento limpio de los pines lógicos sin generar picos de voltaje en el bus.
