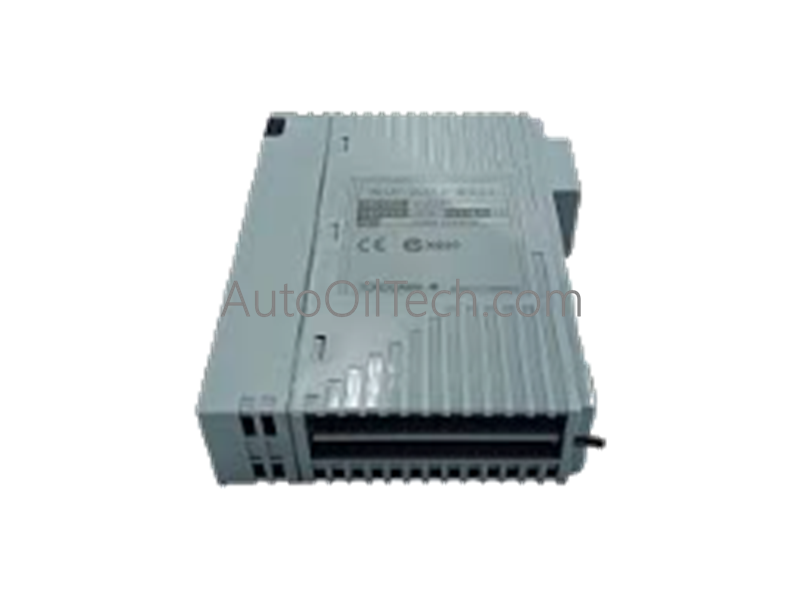

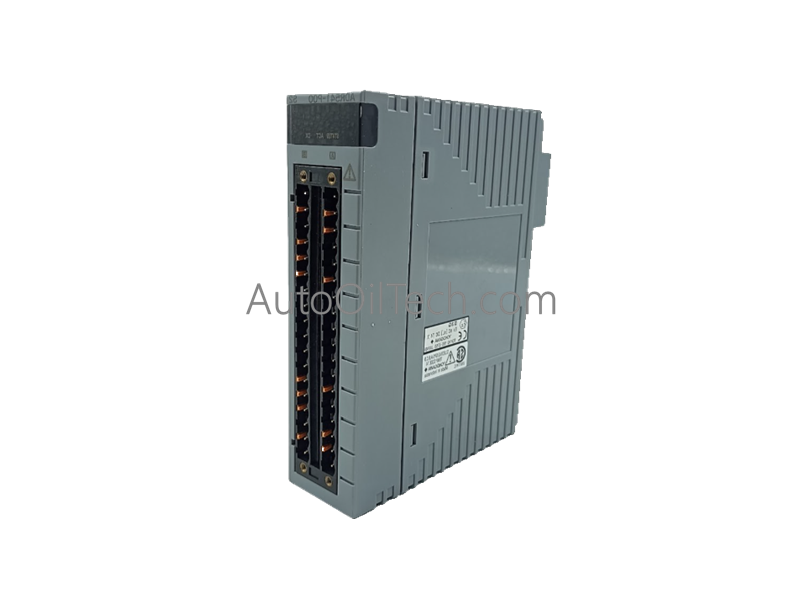

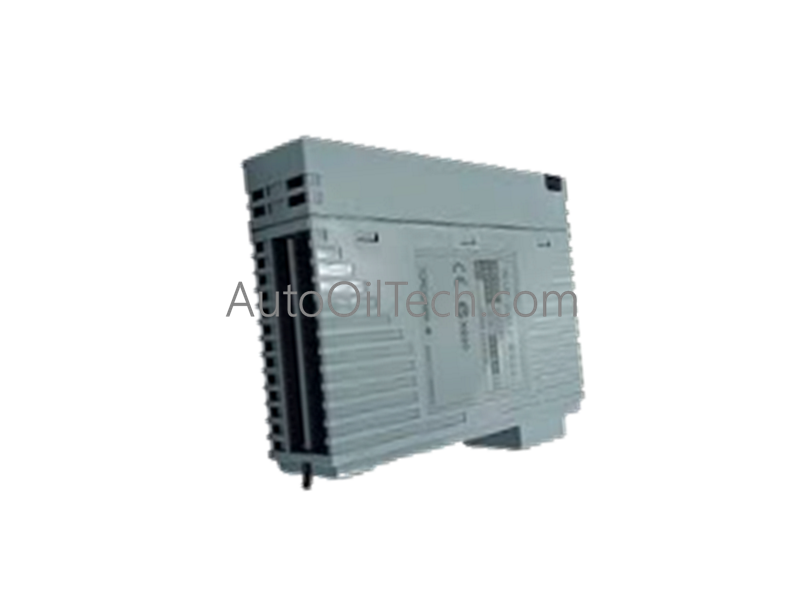

Módulo de salida de relé Yokogawa ADR541

Configurado para la ejecución discreta de enclavamientos y la secuenciación de control flexible en redes de automatización industrial, el Yokogawa ADR541 (Módulo de Salida de Relé ADR541) proporciona la ejecución eléctrica directa de señales de contacto de relé de 16 canales a través de arquitecturas de plataforma de proceso.

Especificaciones de hardware

Control de procesos industriales y redes

• Velocidad de comunicación del bus de la placa base: El módulo se interconecta con la placa base del sistema de doble redundancia mediante canales de transmisión de datos de alta velocidad. Las cadenas de comandos de control actualizan los estados de salida dentro de una ventana de respuesta determinista de 12 ms o menos para salidas de estado puro, y de 20 ms o menos en configuraciones mixtas de estado y pulso.
• Escalado de densidad de E/S: El módulo incluye 16 contactos de relé independientes en un solo paquete de 0,3 kg, agrupados en segmentos de 8 canales con un diseño de lado menos (-) común aislado. Esta arquitectura de alta densidad permite la conmutación directa de diversos campos de alto voltaje dentro de una huella compacta del armario, minimizando el espacio auxiliar de la fila de terminales.
• Compatibilidad con Firmware Flash: La memoria flash no volátil integrada gestiona perfiles de salida avanzados que incluyen salida de estado ON/OFF estándar, salida de pulso de un solo disparo (ajustable de 40 ms a 7200 segundos con una resolución de 8 ms) y funciones ON/OFF de proporción de tiempo. El microcódigo del hardware debe coincidir con el perfil de configuración de la estación de control maestra para evitar fallos en la transmisión de datos.
