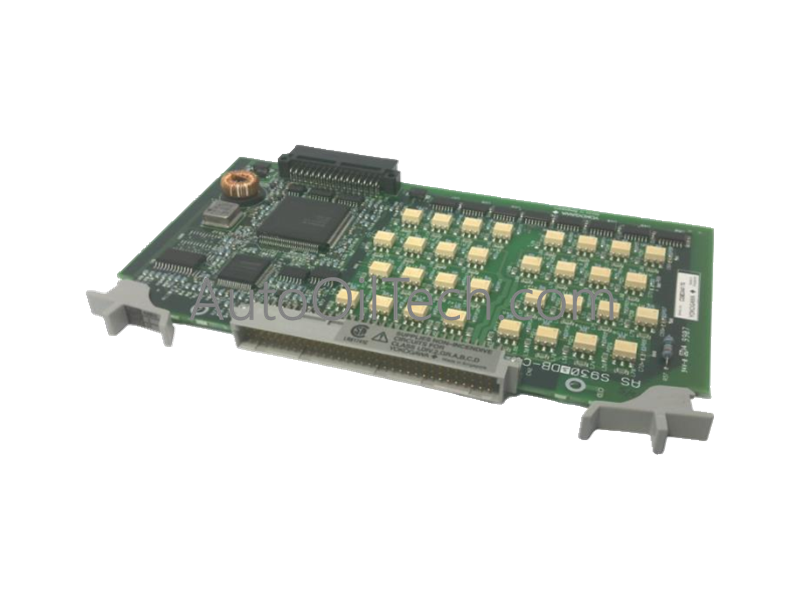

Módulo de salida de contacto Yokogawa ADM51-2

Descripción

El Yokogawa ADM51-2 es un módulo de salida de contacto diseñado para los sistemas de control distribuido CENTUM VP/CS 3000. Proporciona 16 canales de salida de transistor con ancho de pulso configurable, control ON/OFF de tiempo proporcional y aislamiento por punto, asegurando una salida digital fiable para actuadores, alarmas y dispositivos de campo.

Especificaciones de Hardware

• Modelo: ADM51-2

• Marca: Yokogawa

• Tipo de Producto: Módulo de Salida de Contacto

• Número de Puntos E/S: 16 puntos

• Señal de Salida: Contacto de transistor

• Clasificación de Contacto: Carga resistiva/inductiva: 30 V CC, ≤100 mA

• Ancho de Pulso: 0.1 a 7200 s (ajustable en modo tipo pulso)

• Resolución del Ancho de Pulso: 20 ms

• Consumo de Corriente: ≤600 mA (5.0 V CC)

• Funciones:

  • Salida de estado

  • Salida tipo pulso

  • Salida de ancho de pulso

  • ON/OFF proporcional al tiempo

  • Función de salida de estado ON/OFF

  • Función de salida de ancho de pulso de un solo disparo

  • Modo de detección de anomalías con tiempo de detección/modo de salida configurable

• Aislamiento de Señal: Cada punto aislado individualmente

• Método de Montaje: Instalado en el nido del módulo de E/S

• Conexión de Señal: Terminales de tornillo M4; compatible con cable KS2/KS3 o KS9/KS10

• Opciones de Mantenimiento:

  • Sufijo -1: Acción de reinicio durante el mantenimiento en línea

  • Sufijo -2: Acción de retención durante el mantenimiento en línea

Características Clave

• 16 salidas de transistor para un control digital flexible.

• Control de ancho de pulso ajustable de 0.1 a 7200 segundos.

• ON/OFF proporcional al tiempo para una regulación precisa del proceso.

• Aislamiento por punto asegura fiabilidad y aislamiento.

• Modo de detección de anomalías configurable para el manejo de fallas.

Preguntas Frecuentes (FAQ)

P: ¿Cuántas salidas proporciona el ADM51-2? R: Soporta 16 salidas de contacto de transistor.

P: ¿Cuál es la carga máxima por canal? R: Cada canal soporta hasta 30 V CC, 100 mA.

P: ¿Puede el módulo generar pulsos de un solo disparo? R: Sí, soporta funciones de salida de ancho de pulso de un solo disparo.

P: ¿Qué método de aislamiento se utiliza? R: Cada punto de salida está aislado individualmente.

Pautas de Instalación en Campo

• Instale el ADM51-2 de forma segura en el nido del módulo de E/S.

• Conecte las señales al terminal del nido usando tornillos M4 con el par de apriete adecuado.

• Utilice cables KS2/KS3 o KS9/KS10 para el cableado.

• Mantenga la conexión a tierra del blindaje en un solo punto para evitar bucles de tierra.

• Configure el ancho de pulso, el control de tiempo proporcional y la detección de anomalías a través del software del sistema antes de la puesta en marcha.
