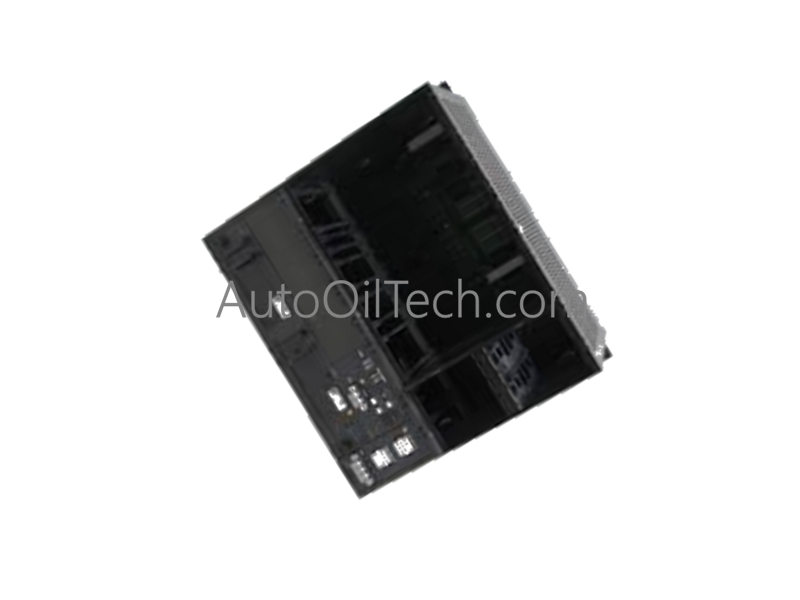

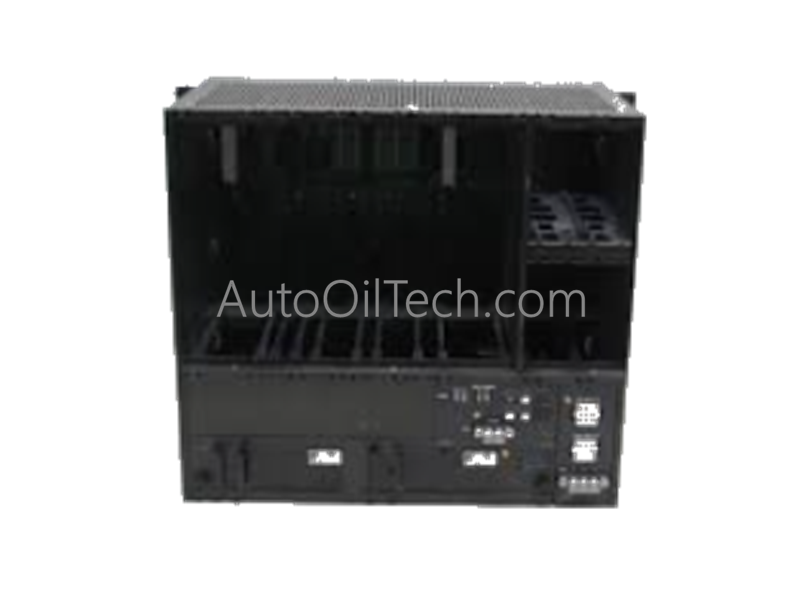

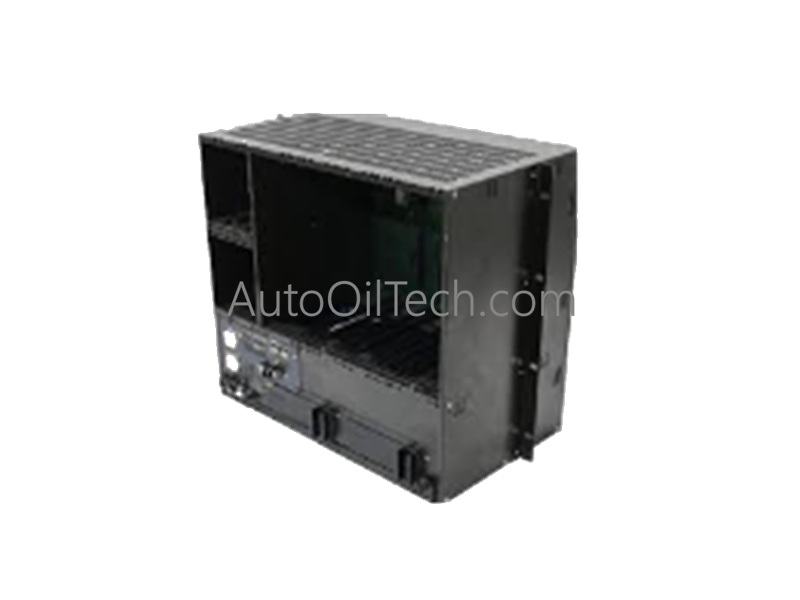

El Yokogawa ABC11S es el convertidor de bus ABC11S principal utilizado para ejecutar una conversión de protocolo determinista entre las plataformas de la Estación de Interfaz Humana (HIS) de CENTUM VP y las redes heredadas. Establece rutas de traducción de capa física para enrutar variables de telemetría en tiempo real a través de estructuras de bus V net, Hf y RL sin latencia de almacenamiento en búfer de datos.
Especificaciones de hardware
Parámetro
Especificación
Modelo
ABC11S
Marca
Yokogawa Electric Corporation
Origen
Japón
Peso
Perfil de peso estándar de convertidor de montaje en rack industrial
Dimensiones
Coincide con las huellas de ranura estándar de los gabinetes de sistema de Yokogawa
Temperatura de funcionamiento
Límites estándar del entorno de sala de control con clima controlado
Consumo de energía
Suministrado a través de líneas de distribución de energía integradas en el gabinete del sistema
Tipo de producto
Convertidor de bus
Velocidad de transmisión de datos
Velocidad de comunicación síncrona de 40 Mbps
Interfaz física
Cableado coaxial con conectores RF tipo N roscados
Terminación V net
Matrices de interfaz de conector tipo YC144 o YB4
Licencias de software obligatorias
LH54450 (Paquete de conexión de proyectos múltiples)
LH55450 (Constructor de conexión de proyectos múltiples)
Instrumentación de control de procesos y comunicación DCS
El convertidor de bus implementa circuitos de interfaz de capa de red especializados para optimizar las velocidades de procesamiento de señal en dominios de control distribuido separados. Al vincular tendencias de datos de corriente o voltaje entre entornos CENTUM VP contemporáneos y nodos heredados CENTUM CS 1000 o CS 3000, el sistema enruta los paquetes a través de un flujo de bus síncrono de 40 Mbps. Para evitar interrupciones de comunicación en bucles de control de procesos complejos, la plataforma aplica una estricta verificación de compatibilidad de firmware flash. Además, al integrar variables de datos de campo en múltiples matrices de red, se basa en parámetros de aislamiento de canal a canal para mitigar la propagación del ruido eléctrico y mantener la sincronización de los datos del bucle en la red troncal de V net.
