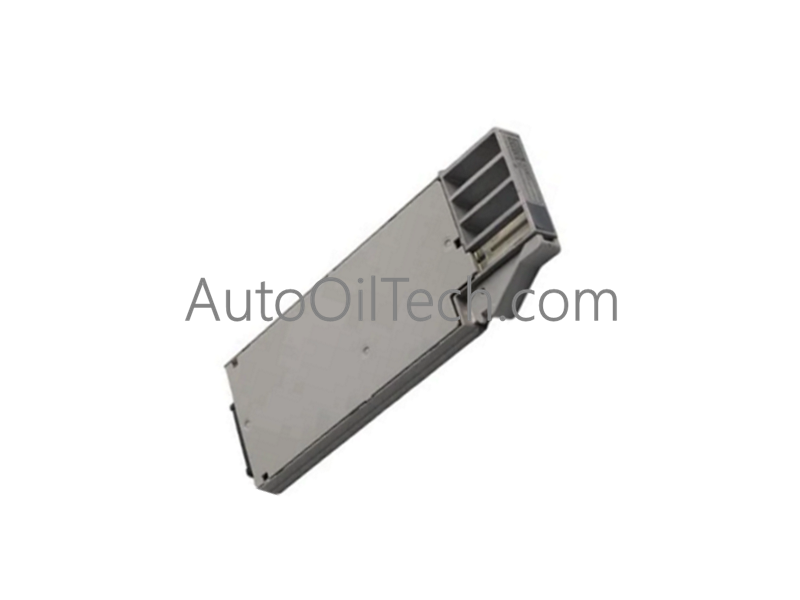

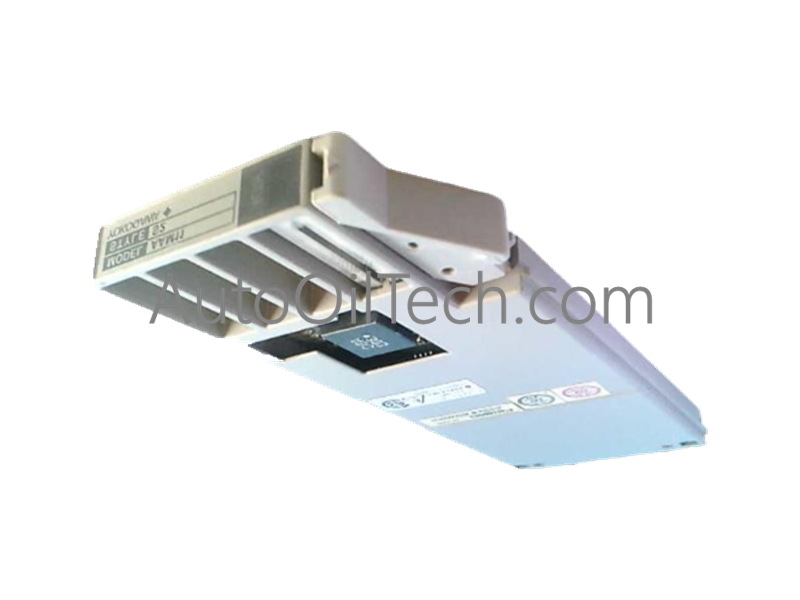

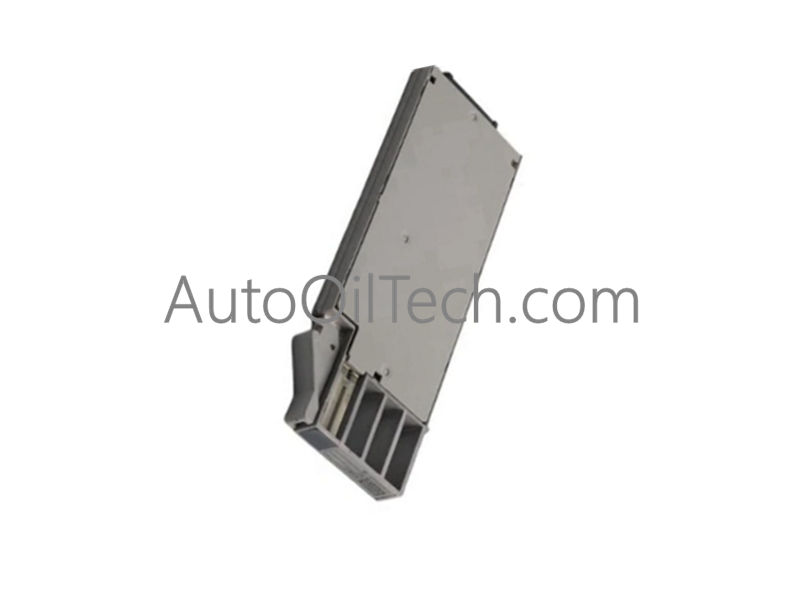

Módulo de Acondicionamiento de Señal Yokogawa AAM11-S2

El Yokogawa AAM11-S2, también catalogado como el Módulo de Acondicionamiento de Señal AAM11-S2, opera como un componente de hardware dedicado para la conversión de señales de pulso y la ejecución de salidas auxiliares dentro de los sistemas de automatización industrial.

Desglose de Sufijos y Matriz de Modelos

La designación de catálogo AAM11-S2 establece una versión de hardware y un perfil de terminación específicos. El número de modelo base AAM11 define la arquitectura del módulo de conversión de señal, mientras que el sufijo -S2 designa el nivel de revisión y los parámetros de interfaz para el montaje en zócalo.

Especificaciones del Hardware

Protocolo de Bucle HART de 4-20 mA y Aislamiento de Canal

El módulo procesa señales de pulso de campo manteniendo rigurosas barreras de aislamiento eléctrico. Las características operativas clave incluyen:

• Soporte para la generación de pulsos de contacto de transistor aislado para entregar señales de salida auxiliar limpias a través de bucles de control industrial.
• Mantenimiento de una alta rigidez dieléctrica con una tensión nominal de resistencia de 1500 V CA durante 1 minuto entre los terminales de campo y la lógica del sistema.
• Implementación de una estricta separación de canales y sistemas para prevenir la propagación de voltaje en modo común y la interferencia de señal.

Preguntas Frecuentes

P: ¿Qué parámetros de fuente de alimentación se requieren para el funcionamiento del AAM11-S2?

R: Requiere una fuente de alimentación del sistema de 24.0 V CC que consuma 46 mA o menos, junto con una fuente de alimentación interna de 5.0 V CC que consuma 10 mA o menos.

P: ¿Cómo se monta y cablea el módulo dentro del armario de control?

R: Está diseñado para su instalación en el zócalo para adaptador de E/S (A2BA3D), utilizando tornillos M4 o un conector ELCO para las terminaciones del cableado de campo.

Pautas de Instalación en Campo

1. Asegúrese de que todas las alimentaciones de energía asociadas y las fuentes de alimentación del plano posterior estén completamente desenergizadas y bloqueadas (LOTO) antes de montar o cablear el módulo.
2. Monte la unidad de forma segura en el zócalo del adaptador de E/S designado (A2BA3D), verificando una alineación mecánica limpia.
3. Termine las líneas de entrada de pulso de campo utilizando tornillos M4 o la interfaz del conector ELCO, asegurando un blindaje adecuado y la separación de la señal.
4. Verifique el consumo de corriente de la fuente de alimentación (46 mA a 24.0 V CC y 10 mA a 5.0 V CC) y la continuidad de la señal antes del arranque del sistema.
