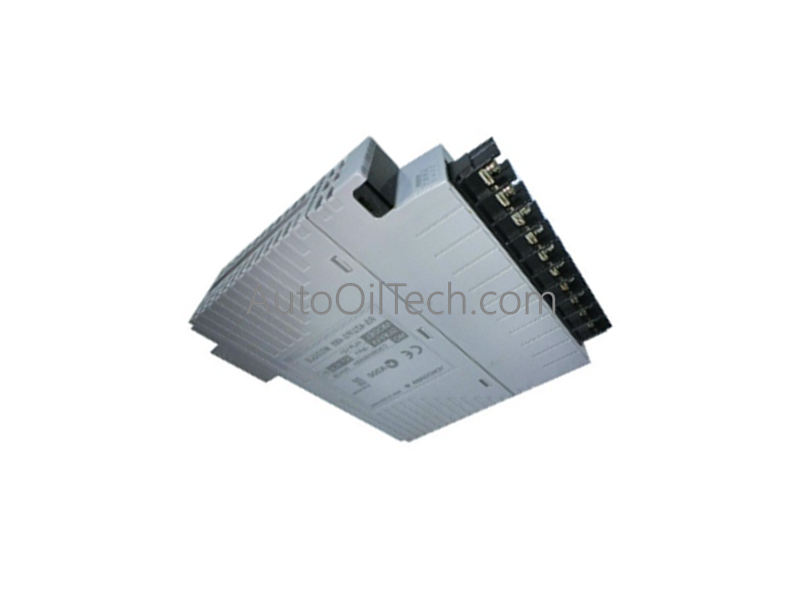

Módulo de entrada Yokogawa 7M190-YDM05

Configurado para el procesamiento de señales analógicas en plataformas de automatización industrial, el Yokogawa 7M190-YDM05 (Módulo de Entrada Analógica 7M190-YDM05) proporciona ejecución física/eléctrica directa.

Desglose del Sufijo y Matriz del Modelo

• 7M190-YDM05: Identificador de pieza base que designa la variante de módulo de entrada analógica de 8 canales con resolución de 12 bits.

Especificaciones de Hardware

Arquitectura de Aislamiento de Canales y FOUNDATION Fieldbus

El 7M190-YDM05 gestiona 8 canales de entrada independientes que admiten rangos de 0-10 V y 4-20 mA para adquirir variables de proceso de precisión. Los protocolos de conectividad FOUNDATION Fieldbus y Profibus PA, junto con las vías de integración de protocolo de bucle HART de 4-20 mA tradicionales, permiten la transmisión perfecta de métricas analógicas y diagnósticos digitales a los controladores anfitriones. Los parámetros de aislamiento de canal a canal y el robusto filtrado integrado protegen los circuitos de conversión internos de transitorios de modo común de alto voltaje e interferencias electromagnéticas. La compensación de unión fría (CJC) y la regulación térmica interna mantienen una resolución de 12 bits y una precisión de +/-0.1% a escala completa en todo el rango de funcionamiento.

Preguntas Frecuentes

P: ¿Cuál es la tasa de actualización de los canales de entrada de este módulo?

R: El módulo ejecuta actualizaciones de señal a una velocidad de alta velocidad de 0,5 ms en todos los canales de entrada activos.

P: ¿Se puede cambiar este módulo en caliente mientras el plano posterior del rack está energizado?

R: La alimentación primaria del sistema y del bucle debe aislarse antes de la instalación o extracción física para evitar arcos eléctricos y daños en los pines de los terminales.

P: ¿Qué rangos de señal de entrada admiten los 8 canales?

R: El módulo acepta de forma nativa rangos analógicos industriales estándar, incluidas entradas de 0-10 V y 4-20 mA.

Pautas de Instalación en Campo

• Asegúrese de que el plano posterior de montaje del armario de control o el carril DIN estén conectados a tierra de forma segura antes de montar la carcasa del módulo.
• Verifique que la fuente de alimentación de entrada de 24 VDC esté completamente desenergizada antes de conectar o desconectar los bloques de terminales.
• Dirija el cableado de entrada analógica lejos de las líneas eléctricas de alto voltaje y las cargas inductivas pesadas para minimizar la interferencia electromagnética (EMI).
• Mantenga un espacio de ventilación adecuado alrededor de las dimensiones de la carcasa de 150 mm x 100 mm x 30 mm para soportar la disipación de calor por convección.
