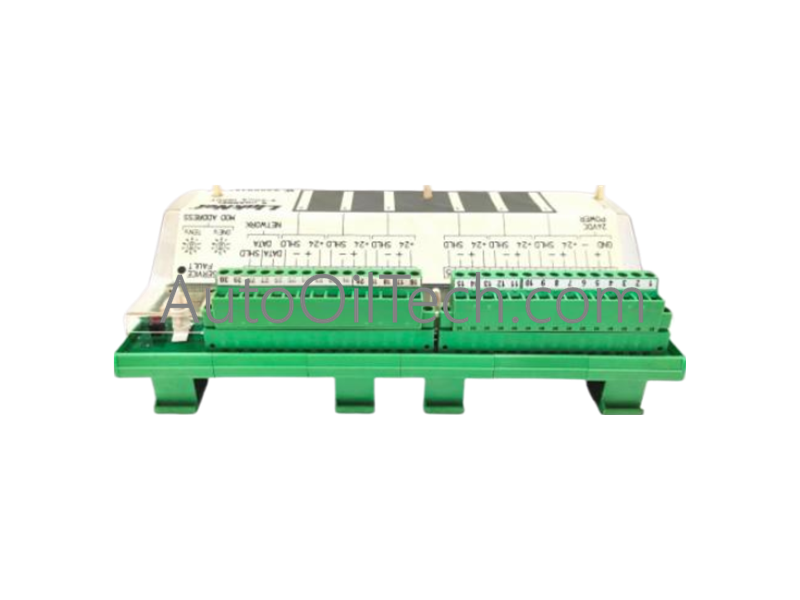

Módulo de entrada analógica de 6 canales Linknet Woodward 9905-969

Descripción del Producto

El Woodward 9905-969 es un Módulo de entrada analógica Linknet de 6 canales, diseñado para aplicaciones de E/S distribuidas en sistemas de control de turbinas e industriales. Proporciona señales de entrada analógicas fiables de 4-20 mA, lo que permite a los controladores monitorizar variables de proceso como presión, temperatura y caudal.

Características principales

• Fabricante: Woodward

• Número de pieza: 9905-969

• Tipo de producto: Módulo de entrada analógica Linknet

• Canales: 6 entradas analógicas (4–20 mA)

• Precisión: ±1% a 25 °C

• Tipo de visualización: 2 líneas × 24 caracteres

• Teclado/Pantalla: 30 teclas multifunción

• Entrada de fuente de alimentación: 18–32 VCC

• Voltaje de entrada: +24 VCC a 1 A

• Calificaciones de aislamiento:

  • Red a canal de E/S: 277 VCA

  • Entrada de alimentación a red: 277 VCA

  • Entrada de fuente de alimentación al canal de E/S: 500 V

• Estándares de humedad: 95 % HR a 20–55 °C durante 48 horas

• Rango de temperatura: –40 °C a +55 °C

• Dimensiones: 14 pulgadas (ancho) × 11 pulgadas (alto) × 4 pulgadas (profundidad)

• Peso: 9,11 libras

• País de origen: Estados Unidos

• Disponibilidad: En stock

Rol funcional

• Proporciona capacidad de entrada analógica distribuida para redes de E/S Linknet

• Monitorea las variables del proceso a través de señales de bucle de corriente de 4 a 20 mA

• Diseñado para tareas de secuenciación y monitorización en sistemas industriales.

• Ofrece E/S distribuidas rentables para aplicaciones que no sean de turbinas

Escenarios de aplicación

• Plantas de generación de energía para el monitoreo de procesos auxiliares

• Automatización industrial que requiere entradas analógicas distribuidas

• Industrias petroquímicas y manufactureras para tareas de secuenciación y monitoreo

• Sistemas de control sin turbinas donde una E/S distribuida rentable es suficiente

Preguntas frecuentes

P: ¿Cuántas entradas analógicas admite el 9905-969? R: Admite 6 canales de entrada analógica (4–20 mA).

P: ¿Es este módulo adecuado para el control de turbinas? R: Está diseñado principalmente para tareas no relacionadas con turbinas, como la secuenciación y la monitorización, aunque se integra con sistemas de turbinas mediante Linknet.

P: ¿Qué valores de aislamiento ofrece? R: Hasta 500 V entre la entrada de la fuente de alimentación y los canales de E/S.
