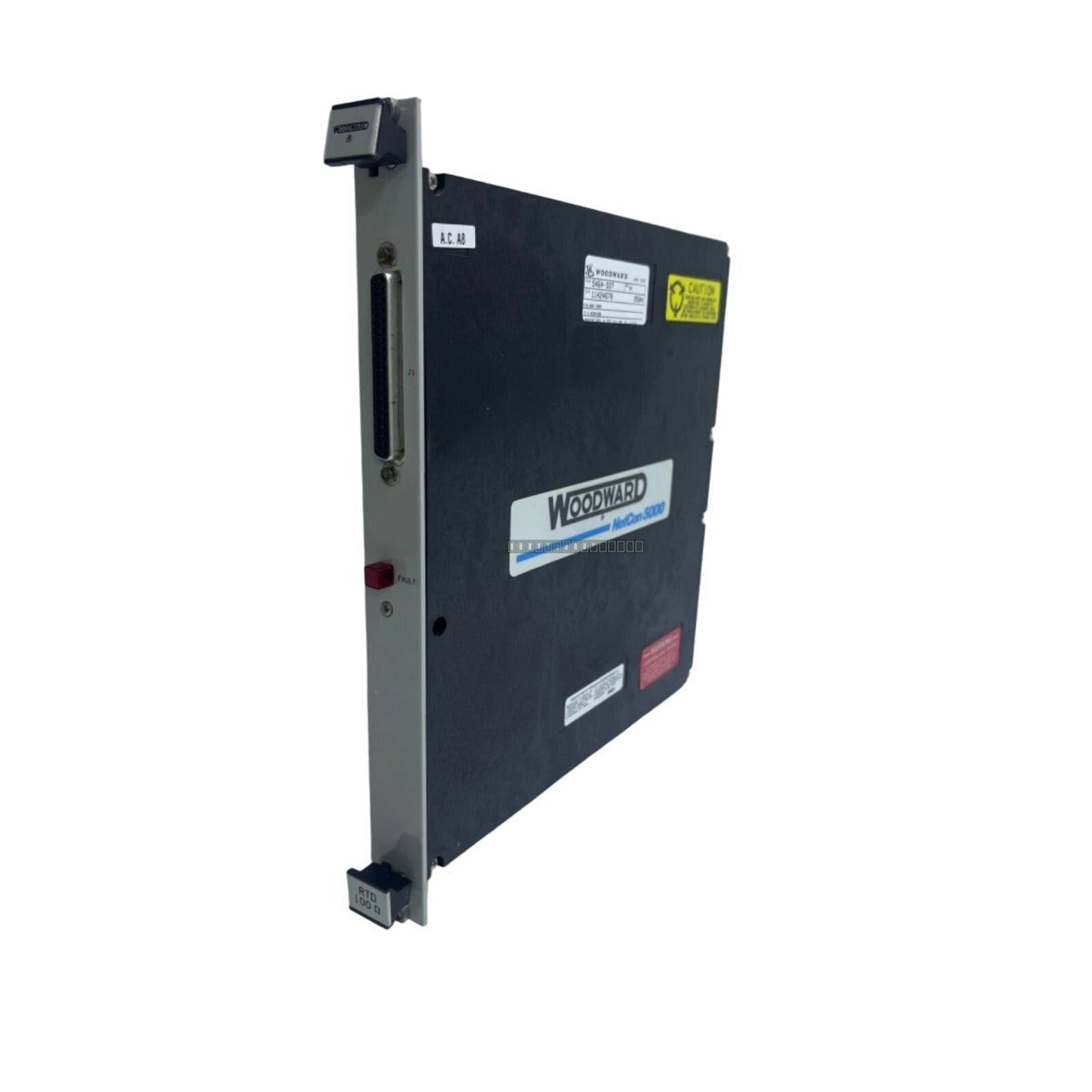

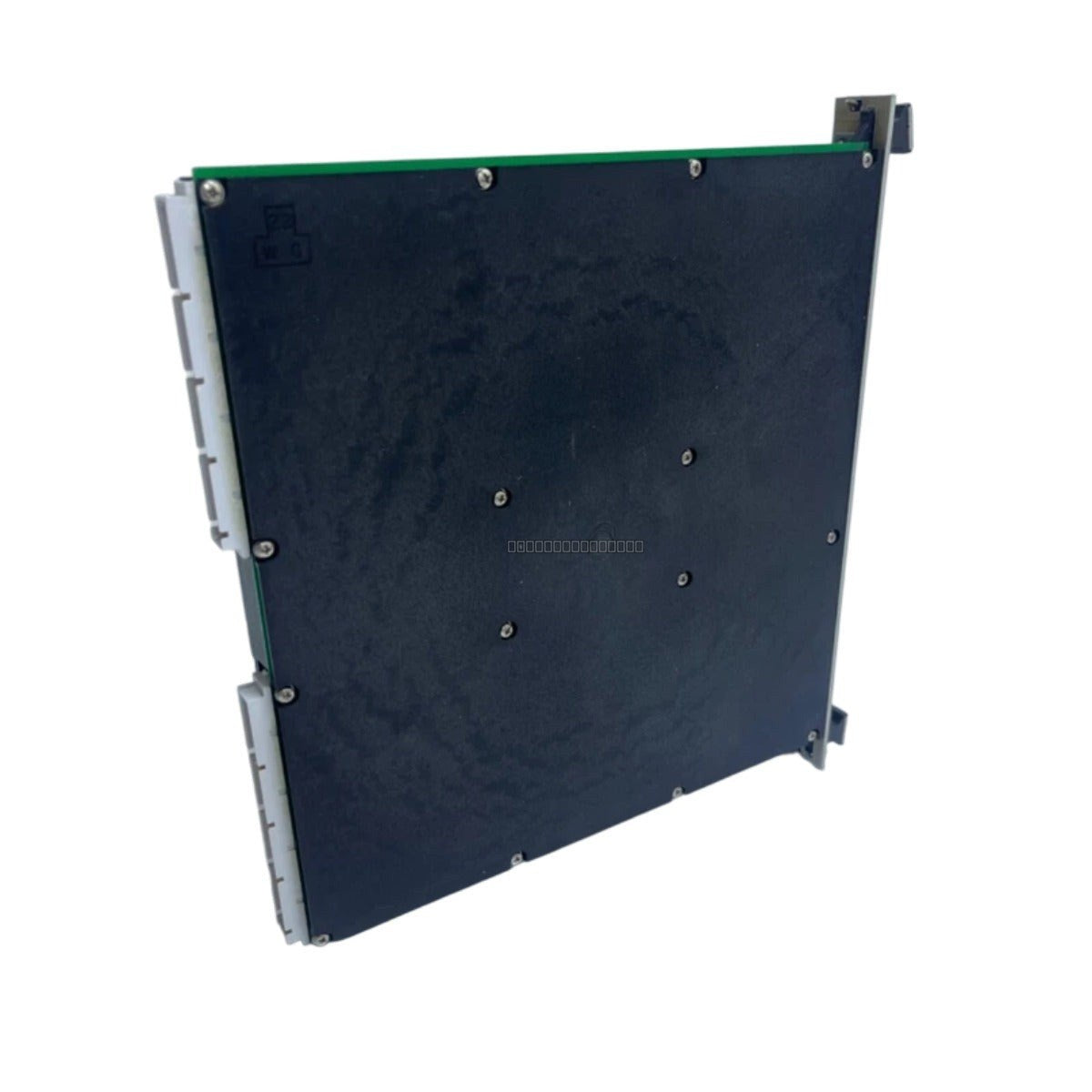

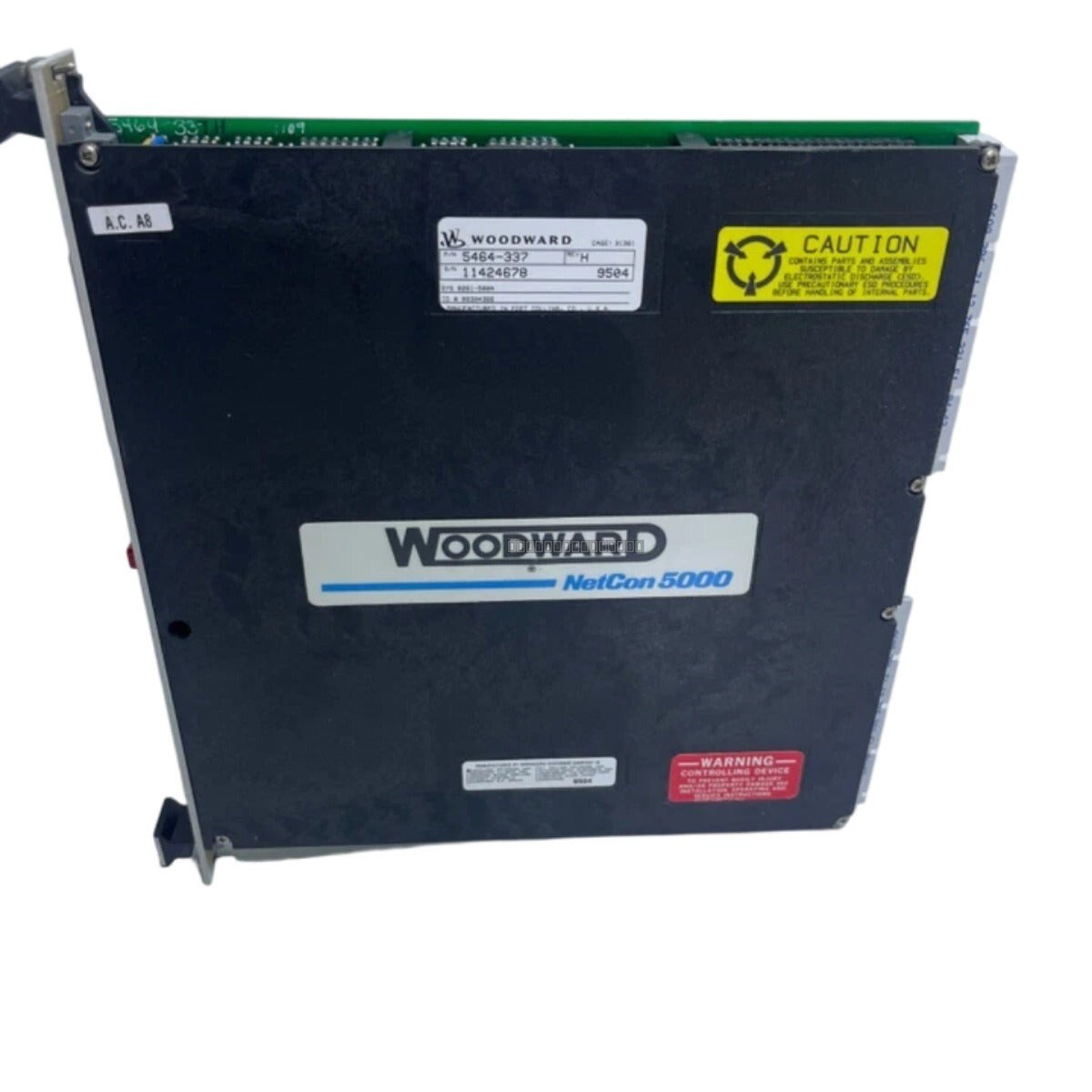

El Woodward 5462-744 es un módulo de E/S de alto rendimiento diseñado para la plataforma de control MicroNet. Este módulo proporciona capacidades esenciales de interfaz de entrada y salida para aplicaciones de control industrial, asegurando un procesamiento de señales confiable y una integración de sistemas dentro de arquitecturas de automatización basadas en Woodward.
Características
Diseñado específicamente para el sistema de control Woodward MicroNet.
Proporciona 16 entradas digitales aisladas para monitoreo de señal de 24 V CC.
Incluye 2 salidas analógicas configuradas para señales de control de 4–20 mA.
Optimizado para bajo consumo de energía con una clasificación típica de 6 W.
Diseño robusto adecuado para entornos operativos industriales estándar.
Especificaciones Técnicas
Modelo de producto
5462-744
Fabricante
Woodward
Compatibilidad del sistema
MicroNet
Tensión de alimentación
24 V CC
Consumo del módulo
6 W (típico)
Entradas digitales
16 x 24 V CC
Salidas analógicas
2 x 4–20 mA
Temperatura de funcionamiento
0 °C a +60 °C
Temperatura de almacenamiento
-40 °C a +85 °C
Humedad
5% a 95% HR (sin condensación)
Pautas de instalación
Asegúrese de que el rack MicroNet esté apagado antes de insertar o retirar el módulo 5462-744 para evitar daños eléctricos o fallas del sistema.
Verifique que la fuente de alimentación de 24 V CC sea estable y esté dentro del rango de funcionamiento especificado antes de energizar el módulo.
Mantenga prácticas de conexión a tierra adecuadas para todo el cableado de E/S para minimizar la interferencia electromagnética (EMI).
Asegure una ventilación adecuada alrededor del rack para mantener las temperaturas ambiente dentro del rango de funcionamiento de 0 °C a +60 °C.
Manipule el módulo utilizando procedimientos seguros contra ESD para proteger los componentes electrónicos internos de las descargas estáticas.
Preguntas frecuentes
¿Es el Woodward 5462-744 compatible con otros sistemas de control?
Este módulo está diseñado específicamente para la plataforma de control Woodward MicroNet. No está destinado para su uso en sistemas de control que no sean Woodward.
¿Cuál es el consumo de energía típico de este módulo?
El módulo 5462-744 tiene un consumo de energía típico de 6 W cuando funciona dentro de su tensión de alimentación nominal de 24 V CC.
¿Cuáles son los requisitos de almacenamiento para este módulo?
El módulo debe almacenarse en un ambiente seco y sin condensación dentro de un rango de temperatura de -40 °C a +85 °C para garantizar una fiabilidad a largo plazo.
