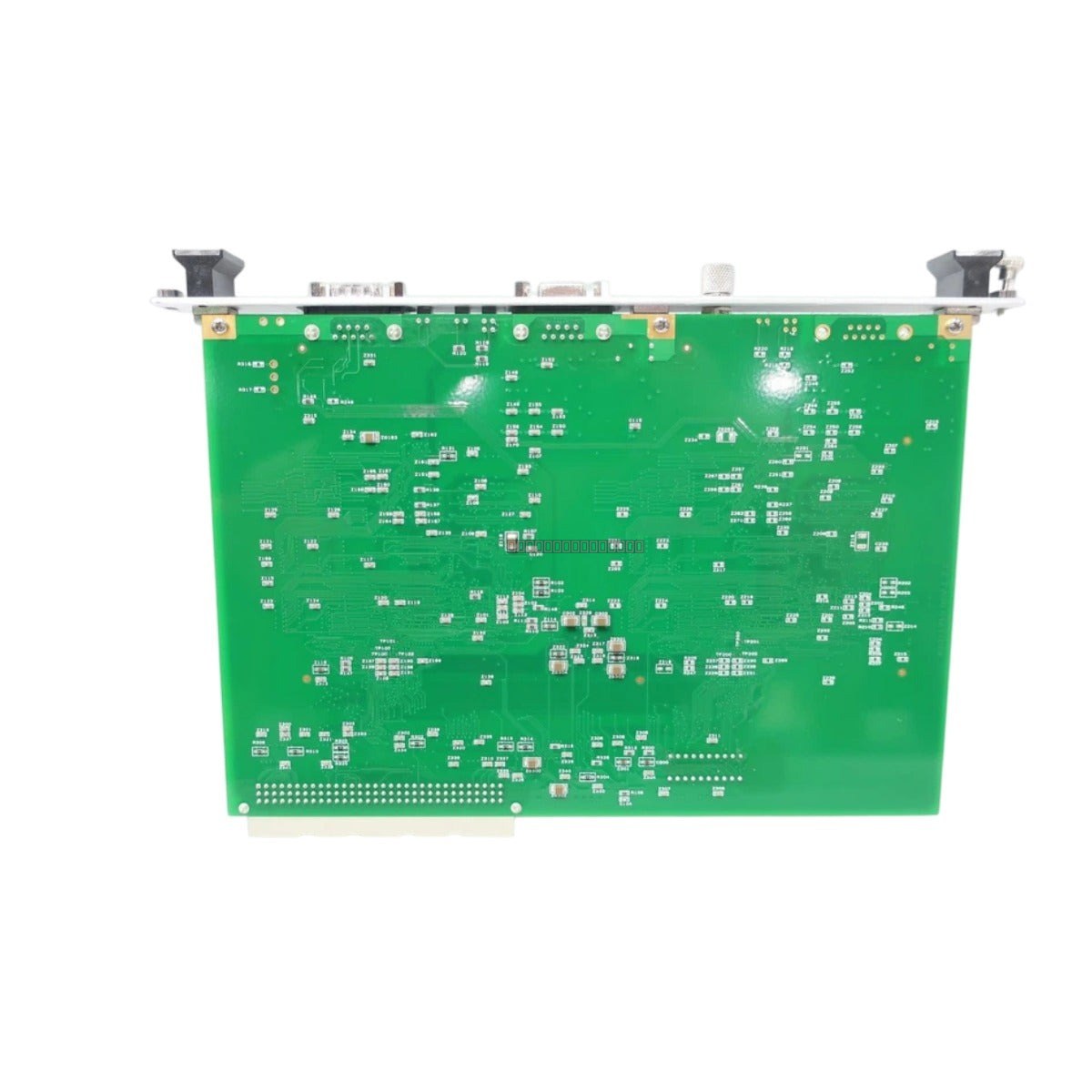

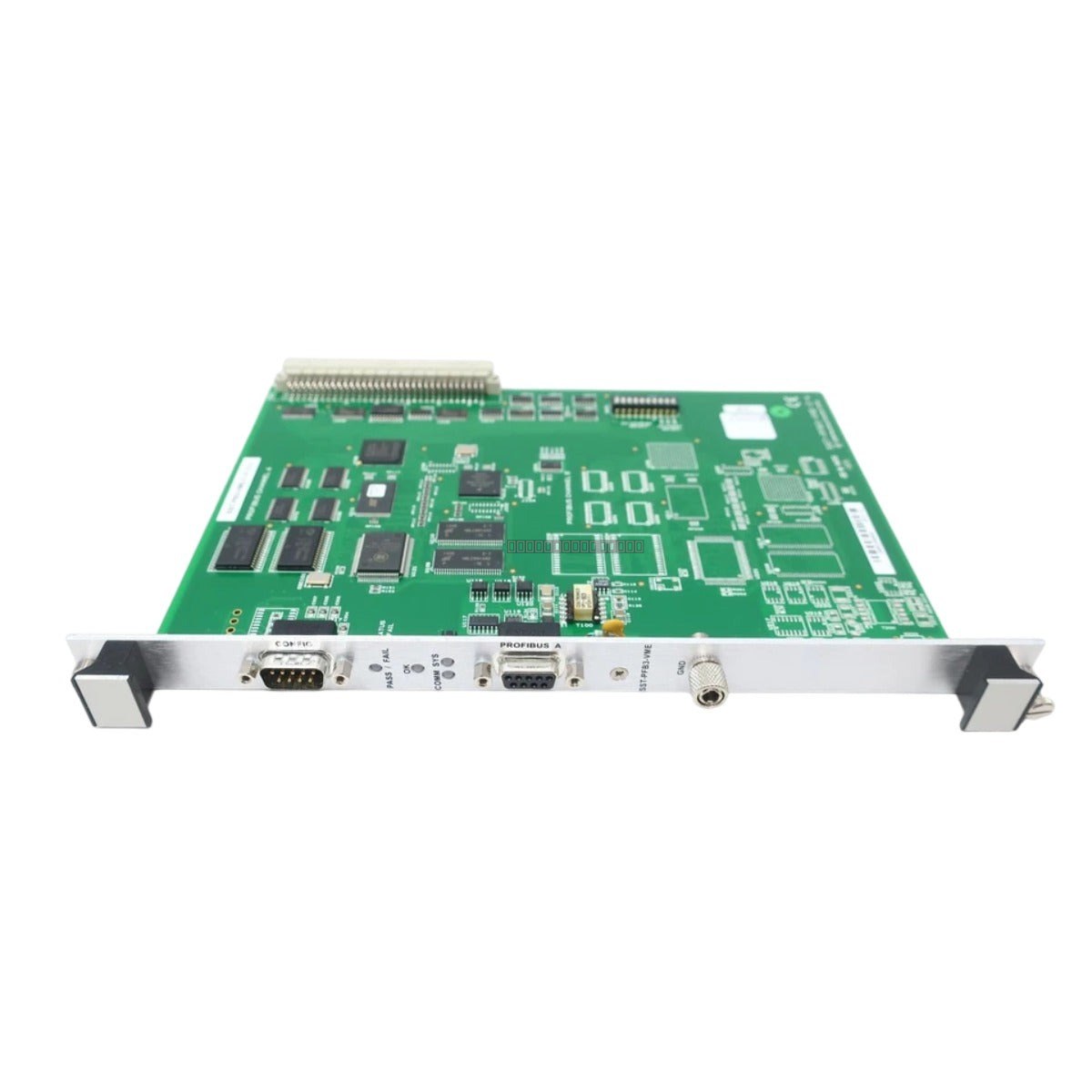

Módulo de comunicación VMEbus Profibus DP Woodward SST-PB3-VME-1

Descripción

El SST-PB3-VME-1 es un módulo de interfaz VMEbus de alto rendimiento diseñado para la integración perfecta de redes Profibus DP en sistemas de control basados en VME. Este módulo sirve como un puente de comunicación crítico, descargando el complejo procesamiento de protocolos del controlador host a su procesador integrado. Al gestionar los mensajes Profibus DP-V0 y DP-V1 de forma independiente, garantiza un intercambio de datos determinista y de baja latencia, lo cual es vital para mantener la estabilidad en entornos industriales exigentes como la generación de energía y la fabricación automatizada.

Características

• Admite los protocolos Profibus DP-V0 y DP-V1 para una integración de red versátil.
• Configurable como nodo Profibus Maestro o Esclavo.
• Interfaz VMEbus de alta velocidad para un acceso rápido a la memoria y transferencia de datos en tiempo real.
• La arquitectura del procesador integrado minimiza la carga de la CPU en el controlador VME host.
• Diseño industrial robusto con alta resistencia EMI para un funcionamiento fiable en entornos eléctricos ruidosos.
• Admite velocidades de transmisión que van desde 9,6 kbps hasta 12 Mbps.

Aplicaciones

El SST-PB3-VME-1 se utiliza principalmente en sistemas de control de turbomaquinaria, automatización de centrales eléctricas y arquitecturas de E/S distribuidas donde los controladores VMEbus deben interactuar con dispositivos de campo, sensores y actuadores habilitados para Profibus.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que el rack VME esté apagado antes de insertar o retirar el módulo para evitar daños eléctricos.
• Verifique que la ranura del plano posterior VME esté configurada correctamente para el espacio de direcciones del módulo.
• Utilice cables blindados con clasificación Profibus para mantener la integridad de la señal y minimizar la interferencia EMI.
• Asegure una conexión a tierra adecuada del chasis VME a la tierra común de la planta para proteger contra sobretensiones y ruido.
• Mantenga un flujo de aire adecuado dentro del gabinete para mantenerse dentro del rango de temperatura de funcionamiento de 0 a 60 grados C.
• Manipule el módulo por los bordes o el panel frontal para evitar daños por descarga electrostática (ESD) en los componentes sensibles.

Preguntas frecuentes

¿Puede este módulo funcionar como Maestro Profibus?

Sí, el SST-PB3-VME-1 admite configuraciones Maestro y Esclavo, lo que le permite actuar como controlador principal o como nodo secundario según los requisitos de su sistema.

¿Cuál es la velocidad máxima de datos admitida?

El módulo admite velocidades de transmisión Profibus estándar de hasta 12 Mbps, lo que garantiza una comunicación de alta velocidad para aplicaciones de control críticas en el tiempo.
