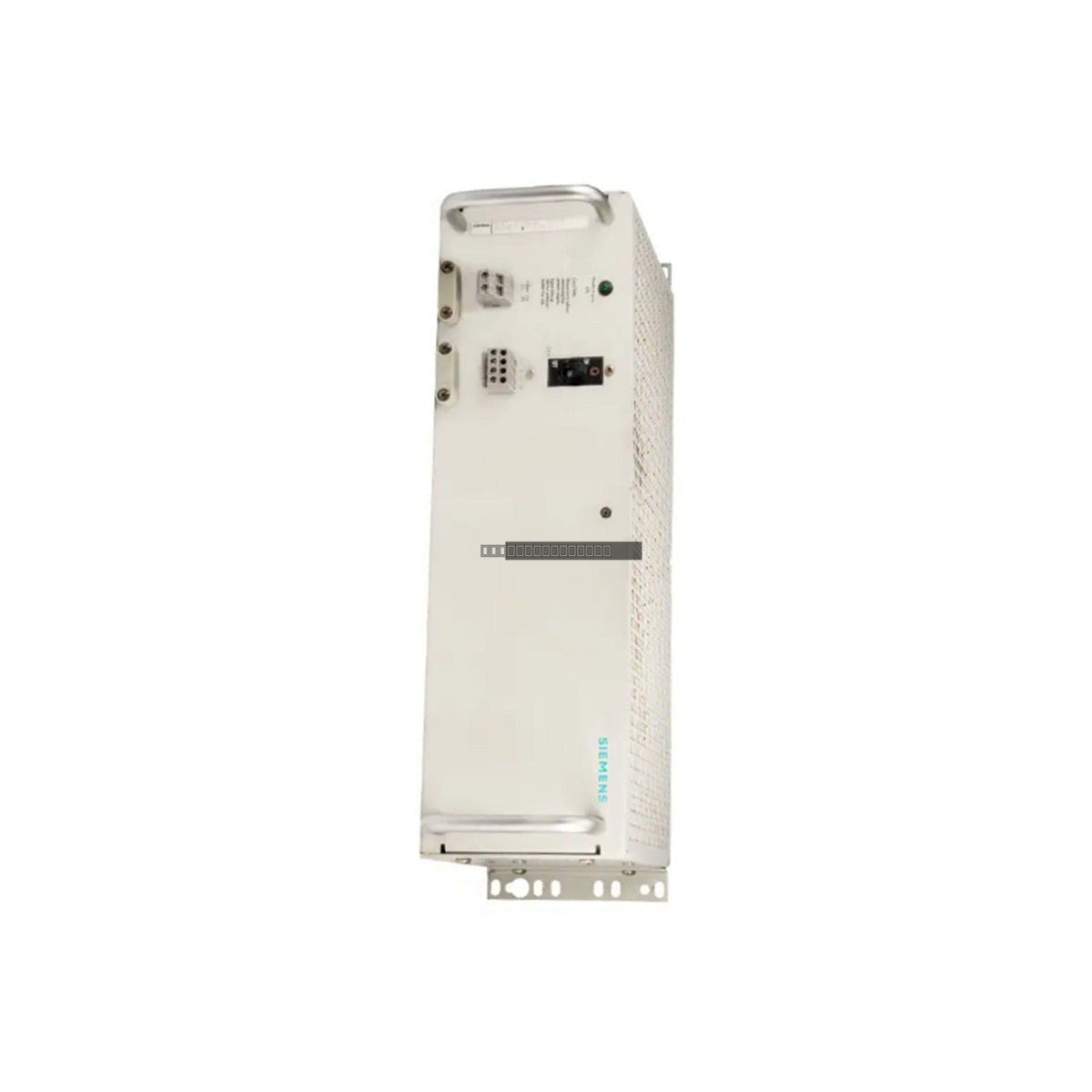

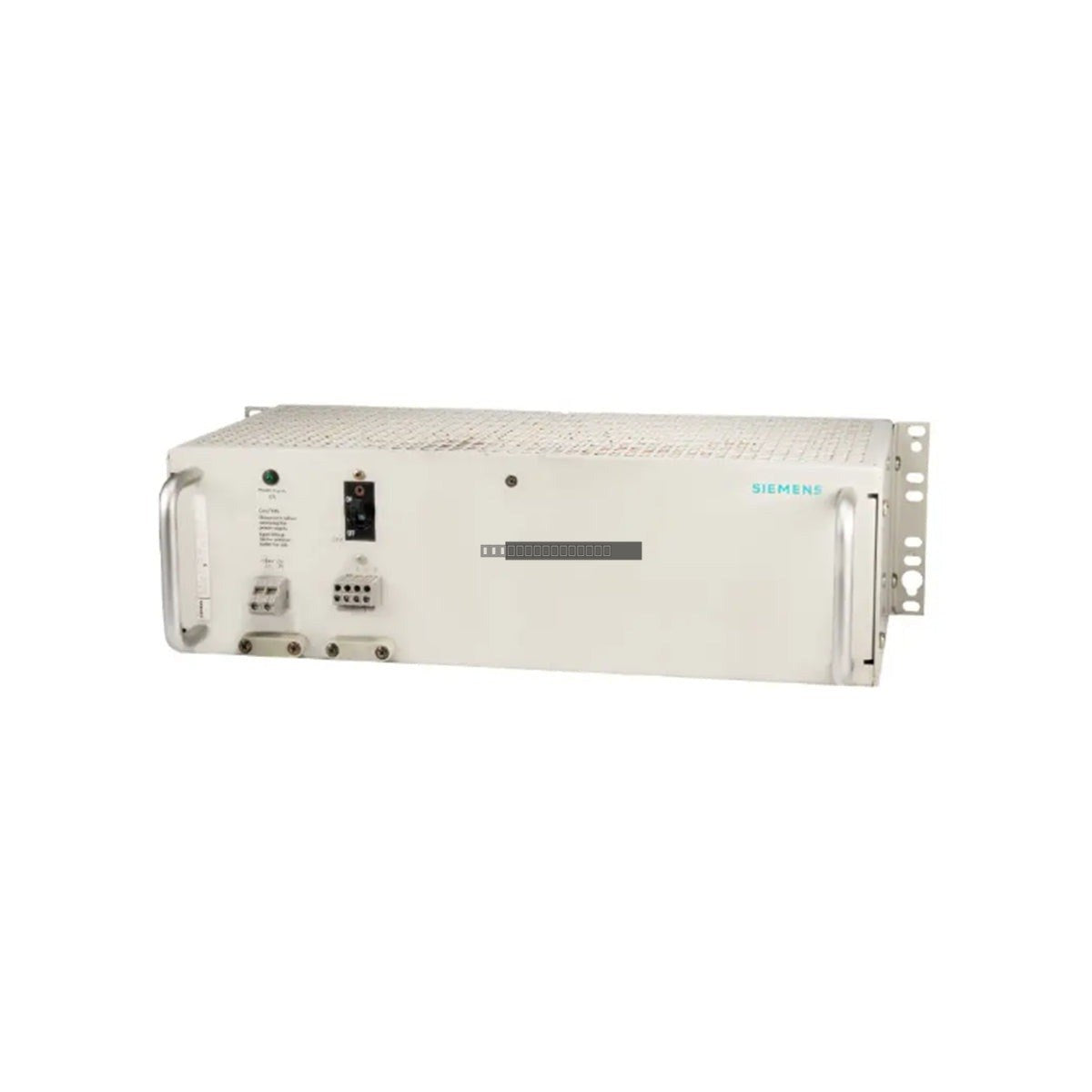

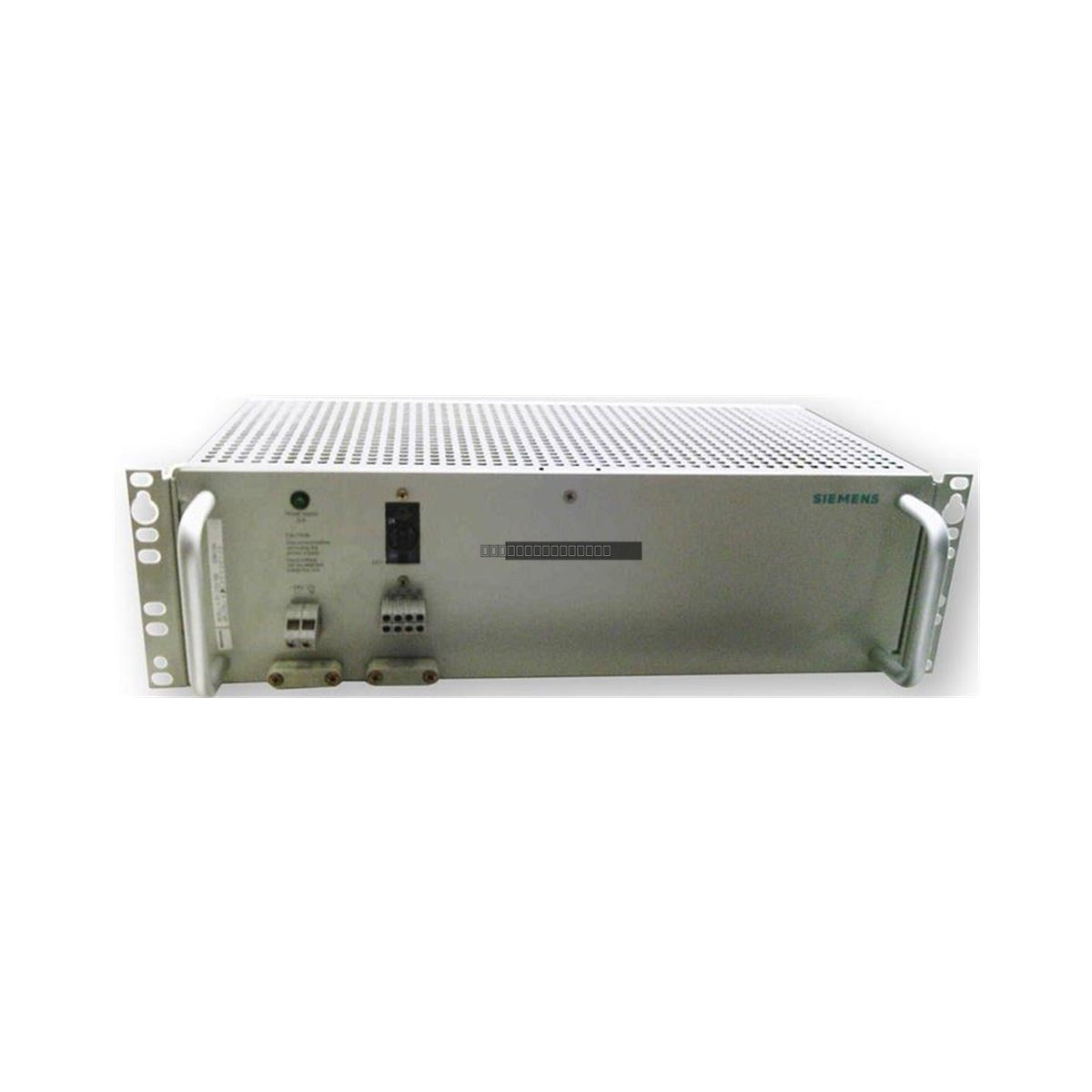

Siemens 6EV1336-5AK Simatic S5 Fuente de alimentación

Descripción

La Siemens 6EV1 336-5AK es una fuente de alimentación externa regulada de alta fiabilidad diseñada específicamente para el ecosistema de automatización Simatic S5. Esta unidad está diseñada para proporcionar una alimentación de 24 VCC estable y filtrada desde una red industrial trifásica de 380 VCA. Al garantizar un suministro de voltaje constante a los procesadores PLC, módulos lógicos y dispositivos de E/S de campo, previene eficazmente los reinicios del sistema y los errores de comunicación causados por las fluctuaciones de energía en entornos exigentes como acerías, líneas de montaje de automóviles y plantas de procesamiento químico.

Características

• Entrada trifásica: Utiliza una entrada trifásica de 380 VCA para reducir la corriente de rizado y minimizar el estrés en los componentes internos.
• Protección robusta: Incorpora protección integrada contra sobretensión, sobrecarga térmica y cortocircuitos para salvaguardar el hardware de automatización aguas abajo.
• Diseño sin ventilador: Emplea refrigeración por convección a través de una robusta carcasa metálica, eliminando el riesgo de fallos mecánicos del ventilador.
• Alta capacidad de corriente: Suministra una corriente de salida sostenida de 10 A para cargas de automatización exigentes.
• Fiabilidad industrial: Diseñada para un funcionamiento a largo plazo en entornos con altas temperaturas ambiente.

Aplicaciones

Esta fuente de alimentación está destinada a su uso en marcos de automatización Simatic S5 heredados donde la energía de CC estable es fundamental para el tiempo de actividad del sistema. Es adecuada para gabinetes de control industrial a gran escala, sistemas de E/S distribuidos y aplicaciones complejas de control de procesos que requieren una conversión de energía de alta integridad.

Especificaciones técnicas

Pautas de instalación

• Montaje: Asegúrese de que la unidad esté montada en posición vertical para facilitar la refrigeración por convección natural a través de los canales de la carcasa.
• Espacio libre: Mantenga un espacio adecuado por encima y por debajo de la unidad para evitar la acumulación de calor.
• Cableado: Utilice conductores de cobre con la clasificación adecuada para los terminales de entrada de 380 VCA y salida de 24 VCC. Asegúrese de que todas las conexiones de los terminales estén apretadas al par especificado para evitar juntas de alta resistencia.
• Puesta a tierra: Conecte el terminal de tierra del chasis a un bus de tierra común de la planta para garantizar el blindaje EMI y la seguridad del operador.
• Seguridad: Desconecte siempre la fuente de alimentación de CA principal antes de instalar, quitar o realizar el mantenimiento de la unidad.

Preguntas frecuentes

¿Es compatible esta unidad con los sistemas S7 modernos?

La 6EV1 336-5AK está diseñada específicamente para la serie Simatic S5. Aunque proporciona una salida estándar de 24 VCC, se recomienda verificar los requisitos de alimentación específicos y el factor de forma de montaje de su gabinete de control antes de la integración en sistemas que no sean S5.

¿Requiere esta fuente de alimentación refrigeración externa?

No, esta unidad está diseñada para refrigeración por convección. Asegúrese de que el entorno de instalación permita un flujo de aire suficiente alrededor de la carcasa metálica y que la temperatura ambiente se mantenga dentro del rango de 0 a 55 grados C.
