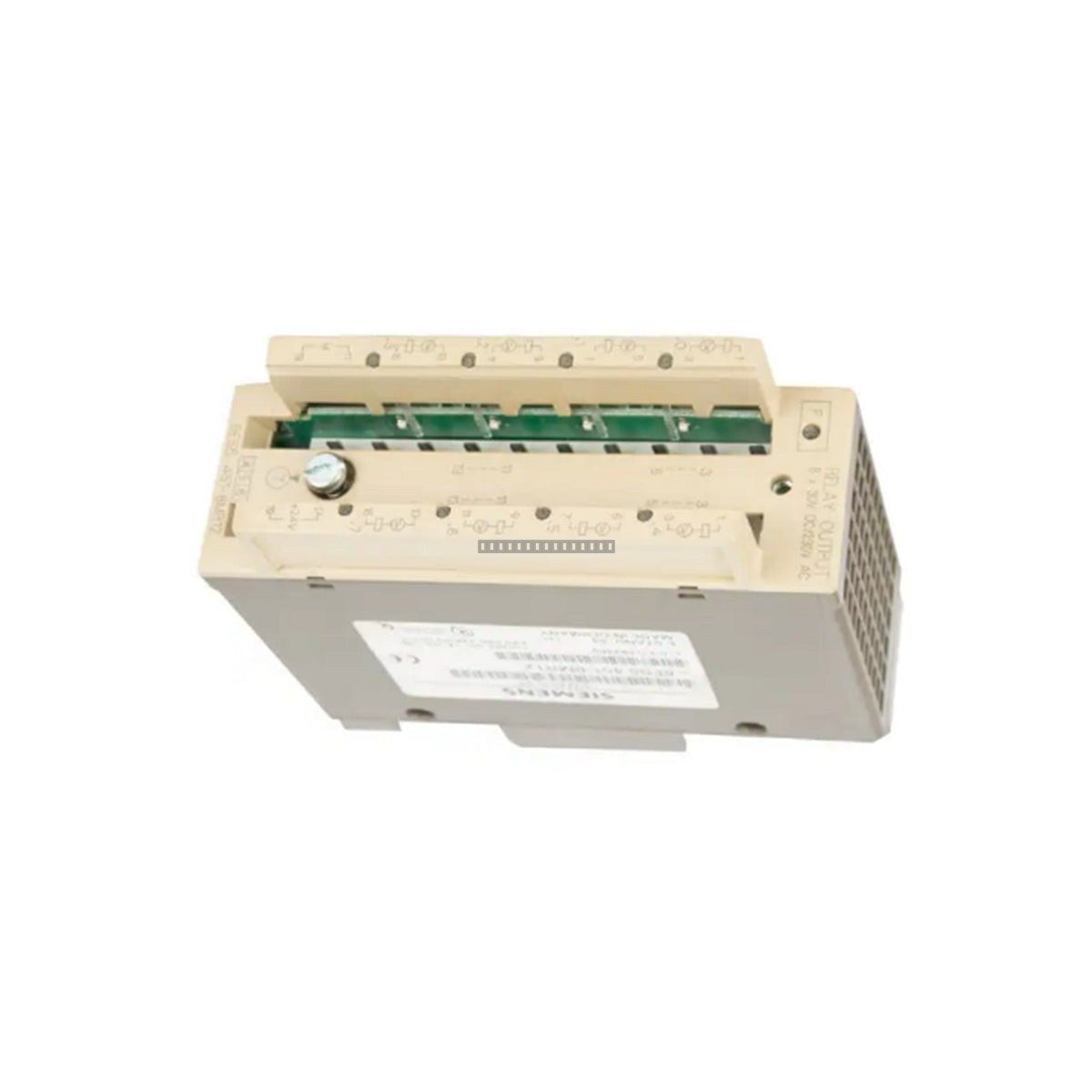

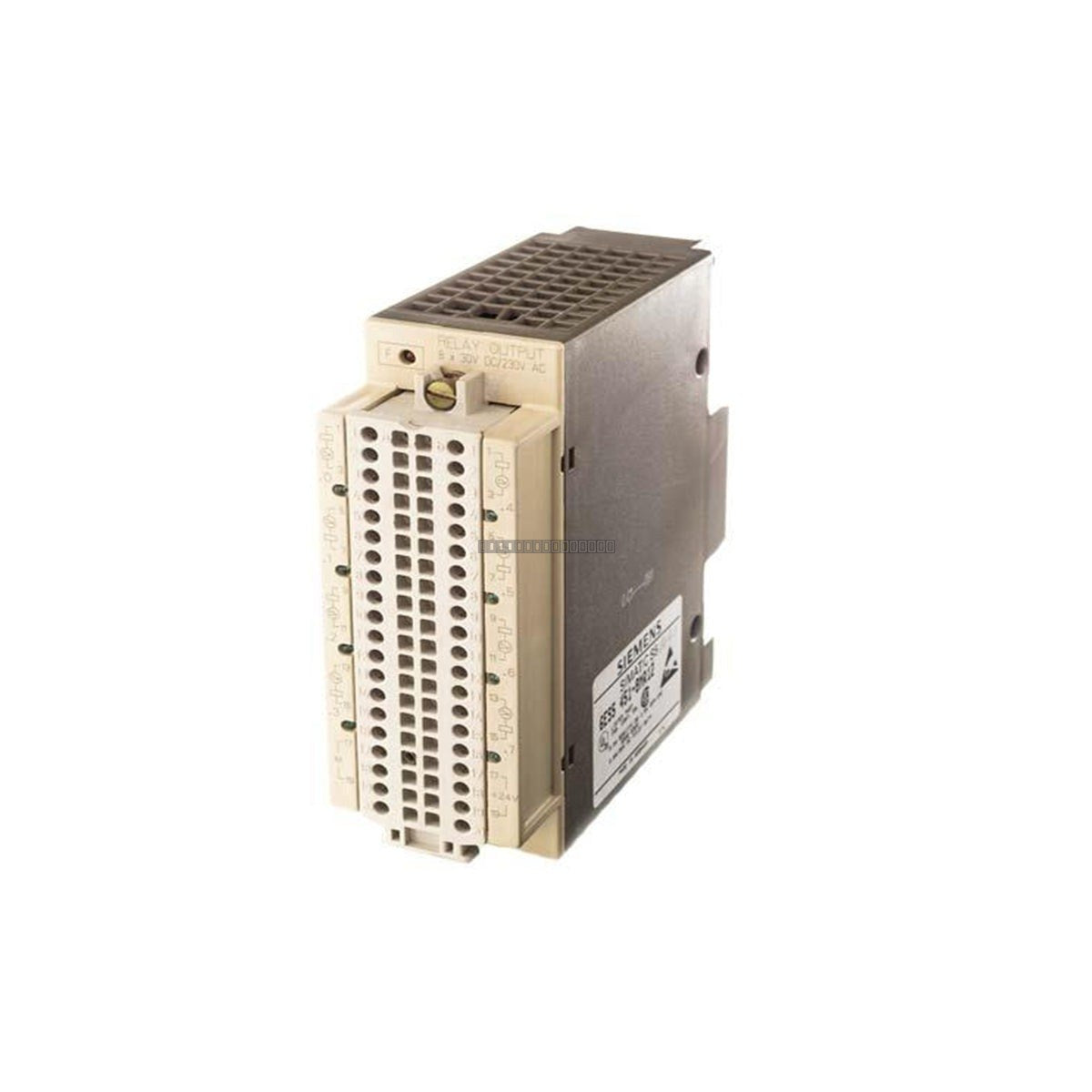

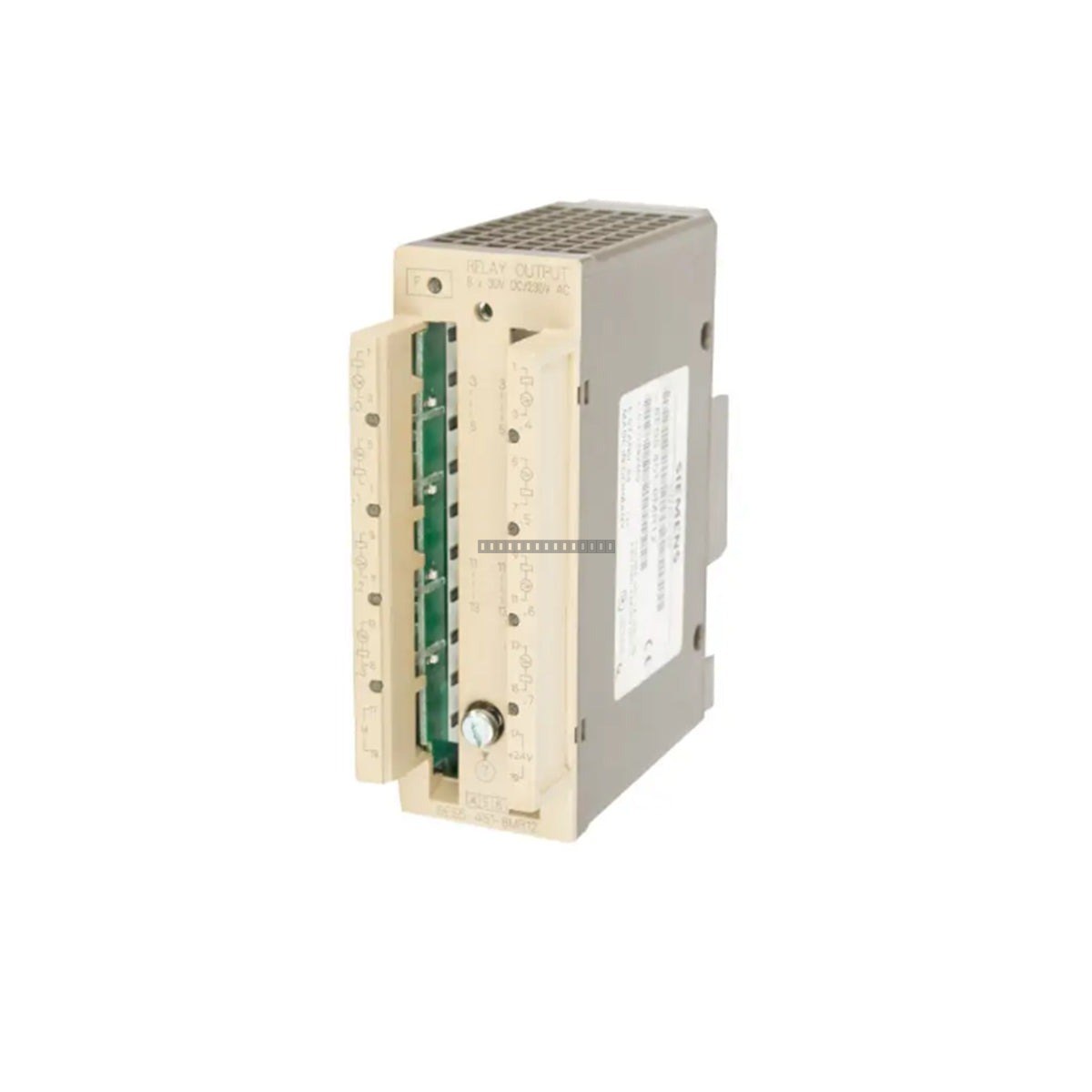

Siemens 6ES5451-8MR12 Módulo de salida de relé digital Simatic S5

El Siemens Simatic S5 6ES5451-8MR12 es un módulo de salida digital de alta fiabilidad diseñado para la serie de controladores lógicos programables S5. Proporciona 8 canales de salida de relé aislados, lo que permite el control de varios dispositivos de campo como válvulas solenoides, arrancadores de motor y contactores. Diseñado para entornos industriales, este módulo proporciona un aislamiento galvánico esencial entre el backplane del PLC y las cargas eléctricas del lado del campo, protegiendo la lógica de control sensible de los picos transitorios de voltaje.

Características

• 8 canales de salida de relé electromecánicos independientes.
• El aislamiento galvánico garantiza la protección contra transitorios de alto voltaje.
• Redes de supresión RC integradas en cada canal para suprimir el arco y prolongar la vida útil del contacto al conmutar cargas inductivas.
• Indicadores LED en el panel frontal para monitoreo del estado en tiempo real de cada canal de salida.
• Compatible con los racks de expansión estándar Simatic S5.
• Soporta la conmutación de potenciales de carga tanto de 30 VCC como de 230 VCA.

Aplicaciones

Este módulo se implementa ampliamente en sistemas de automatización heredados, incluidas refinerías de petróleo y gas, plantas de tratamiento de agua y líneas de fabricación automotriz. Es ideal para aplicaciones que requieren la conmutación directa de actuadores de campo de alta capacidad desde lógica PLC de bajo voltaje.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que la fuente de alimentación del PLC esté desconectada antes de insertar o extraer el módulo del rack.
• Verifique que el módulo esté correctamente asentado en el conector del backplane para garantizar una comunicación de bus confiable.
• Utilice cableado apantallado para el cableado de campo para minimizar la interferencia electromagnética (EMI).
• Mantenga un espacio libre adecuado alrededor del módulo para facilitar un flujo de aire y una refrigeración adecuados dentro del armario.
• Asegúrese de que la corriente de carga no exceda la clasificación de 2 A por canal para evitar la degradación del contacto del relé.
• Siga las precauciones estándar de ESD (descarga electrostática) al manipular el módulo para evitar daños en los circuitos internos.

Preguntas frecuentes

¿Puede este módulo conmutar cargas de CA y CC? Sí, el 6ES5451-8MR12 está diseñado para manejar tanto 30 VCC como 230 VCA, lo que lo hace versátil para aplicaciones de control de voltaje mixto.

¿Este módulo requiere alimentación externa para los relés? Los contactos del relé son contactos secos; sin embargo, el módulo consume 120 mA del backplane de 5 VCC para alimentar su lógica interna y los circuitos de accionamiento de la bobina.
