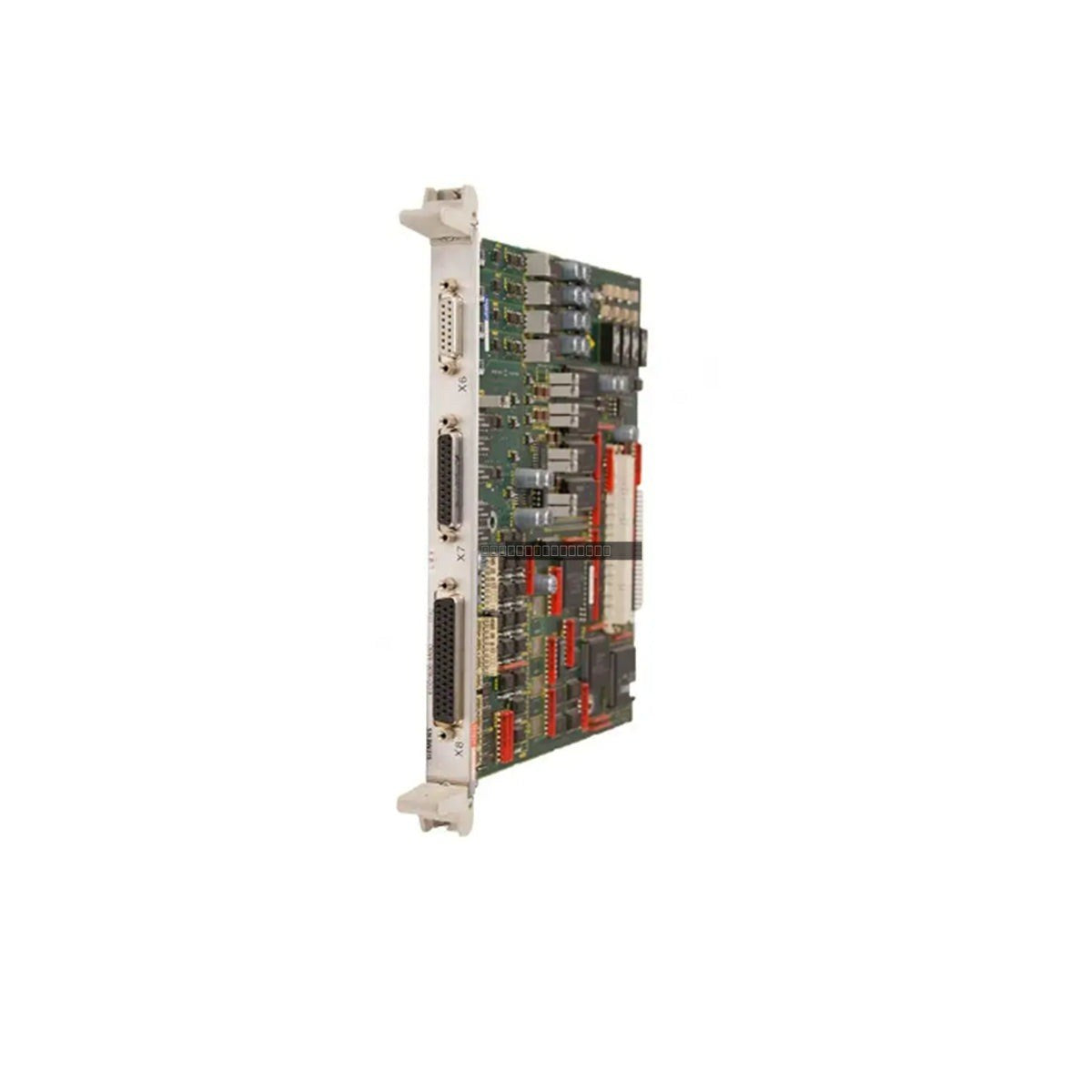

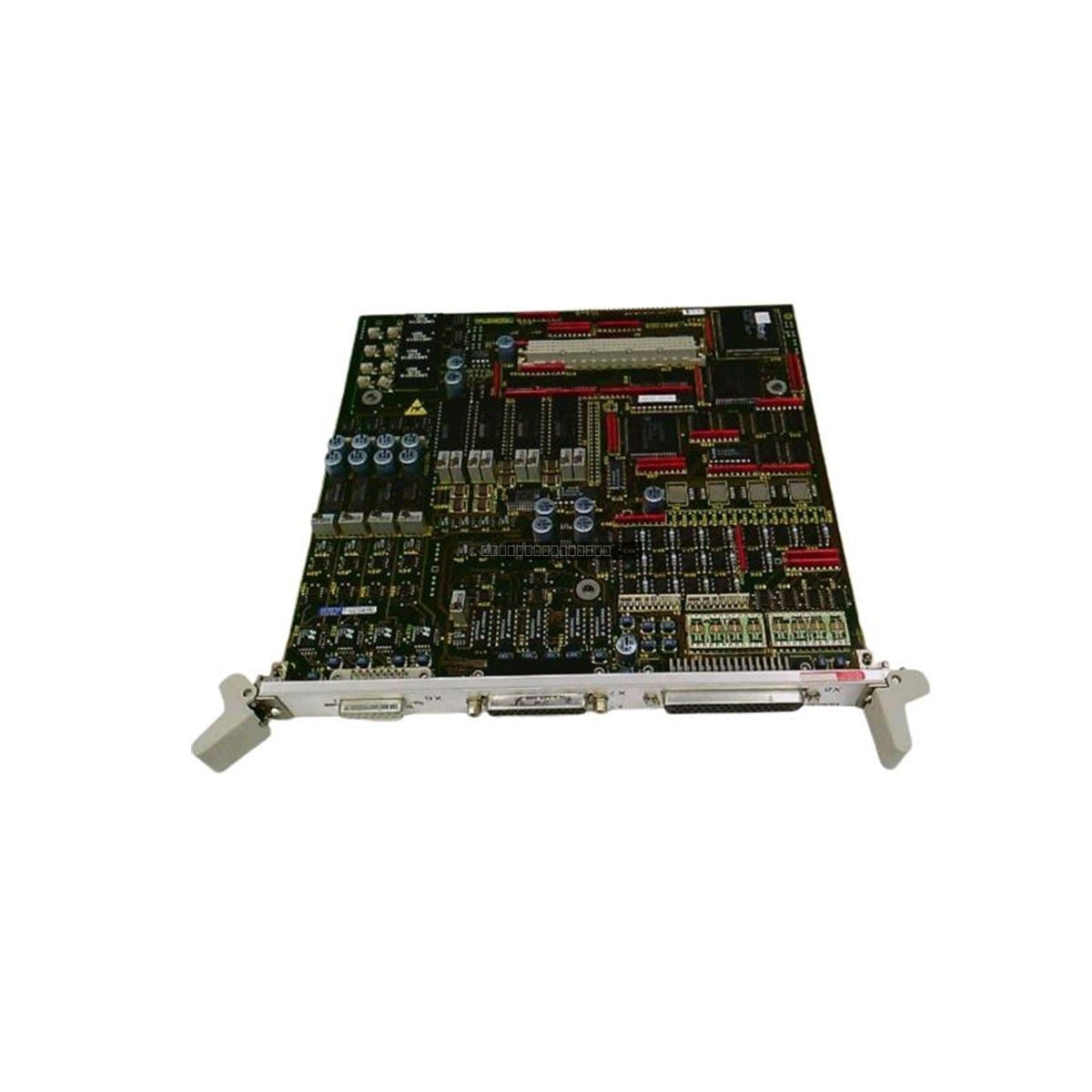

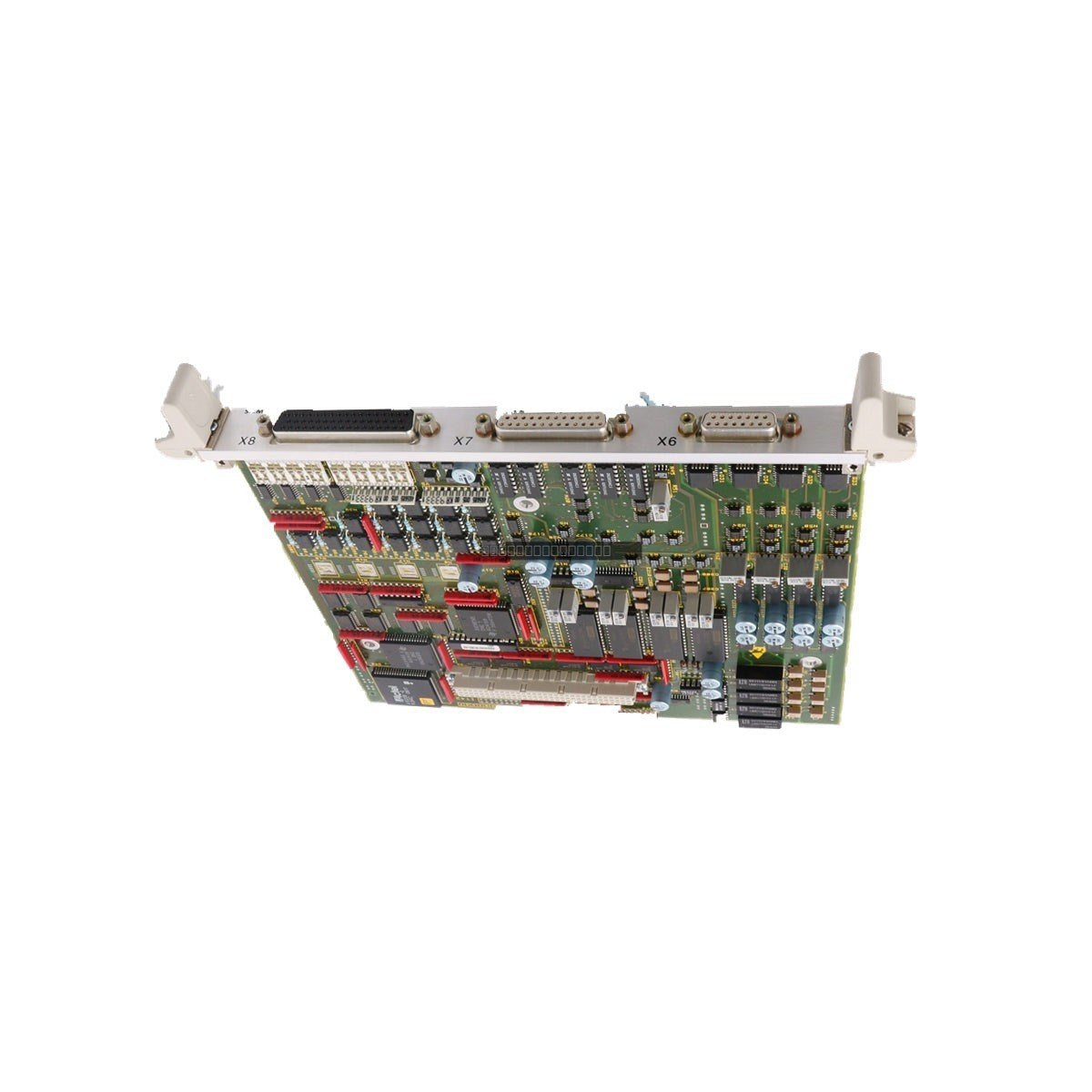

Siemens 6DD1606-4AB0 Submódulo de expansión SIMADYN D IT42

Descripción

El Siemens 6DD1606-4AB0, también conocido como IT42, es un submódulo de expansión de E/S de alto rendimiento diseñado para el sistema de automatización SIMADYN D. Está diseñado para proporcionar capacidades adicionales de procesamiento de señales para los módulos de CPU PM4, PM5 y PM6. Este módulo facilita el control de accionamientos complejos y la coordinación de procesos industriales al ofrecer una combinación robusta de canales de E/S binarios y analógicos.

Características

• Módulo de expansión IT42 para sistemas SIMADYN D.
• Compatible con módulos de CPU PM4, PM5 y PM6.
• 16 entradas binarias y 16 salidas binarias.
• 4 entradas analógicas (A/D) y 4 entradas analógicas (V/F).
• 4 salidas analógicas con resolución de 16 bits.
• Rendimiento computacional de alta velocidad para tareas industriales exigentes.
• Memoria no volátil para la retención de datos de configuración.

Aplicaciones

• Acerías y Laminadores: Coordinación de alta velocidad para el control de espesor y tensión.
• Plantas de Papel e Imprentas: Sincronización para rodillos y prensas de impresión de alta velocidad.
• Centrales Eléctricas: Gestión de excitación HVDC y estabilización del flujo de energía.
• Procesamiento Químico: Monitoreo de fluctuaciones de presión y temperatura de alta velocidad.
• Fabricación Automotriz: Sincronización robótica multieje.
• Tratamiento de Agua: Cascadas de bombas de alta capacidad y gestión de flujo.

Especificaciones Técnicas

Pautas de Instalación

• El módulo IT42 está diseñado para montarse directamente en el módulo de CPU (PM4, PM5 o PM6).
• Se pueden instalar un máximo de dos módulos de expansión por módulo de CPU.
• Cada módulo IT42 ocupa una ranura adicional junto al módulo de CPU.
• Asegúrese de que el sistema esté apagado antes de insertar o quitar cualquier submódulo para evitar daños eléctricos.
• Las señales de E/S binarias se suelen enrutar mediante un cable plano de 40 pines a módulos de interfaz, como el SE3.1.
• Siga las precauciones estándar de descarga electrostática (ESD) al manipular el módulo para proteger los circuitos internos sensibles.

Preguntas Frecuentes

¿Qué es el 6DD1606-4AB0?

Es un submódulo de expansión IT42 diseñado para el sistema SIMADYN D para proporcionar entradas y salidas analógicas y binarias adicionales para los módulos de CPU PM4, PM5 o PM6.

¿Dónde se utiliza?

Se utiliza principalmente en sistemas de automatización SIMADYN D, que son comunes en aplicaciones industriales de alta precisión como el control de accionamientos y la gestión de centrales eléctricas.

¿Con qué módulos de CPU es compatible?

El IT42 está diseñado específicamente para insertarse en los módulos de CPU PM4, PM5 o PM6.
