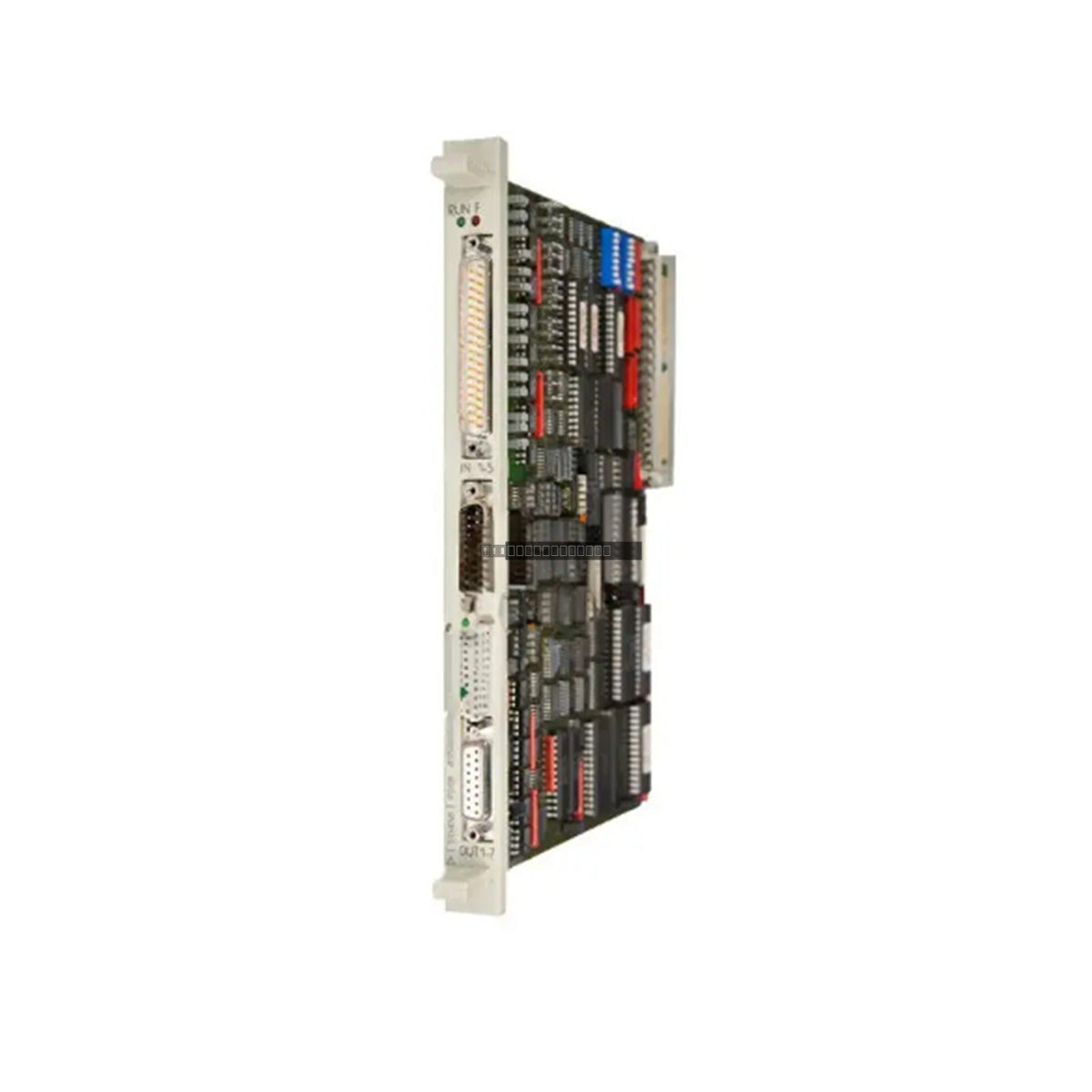

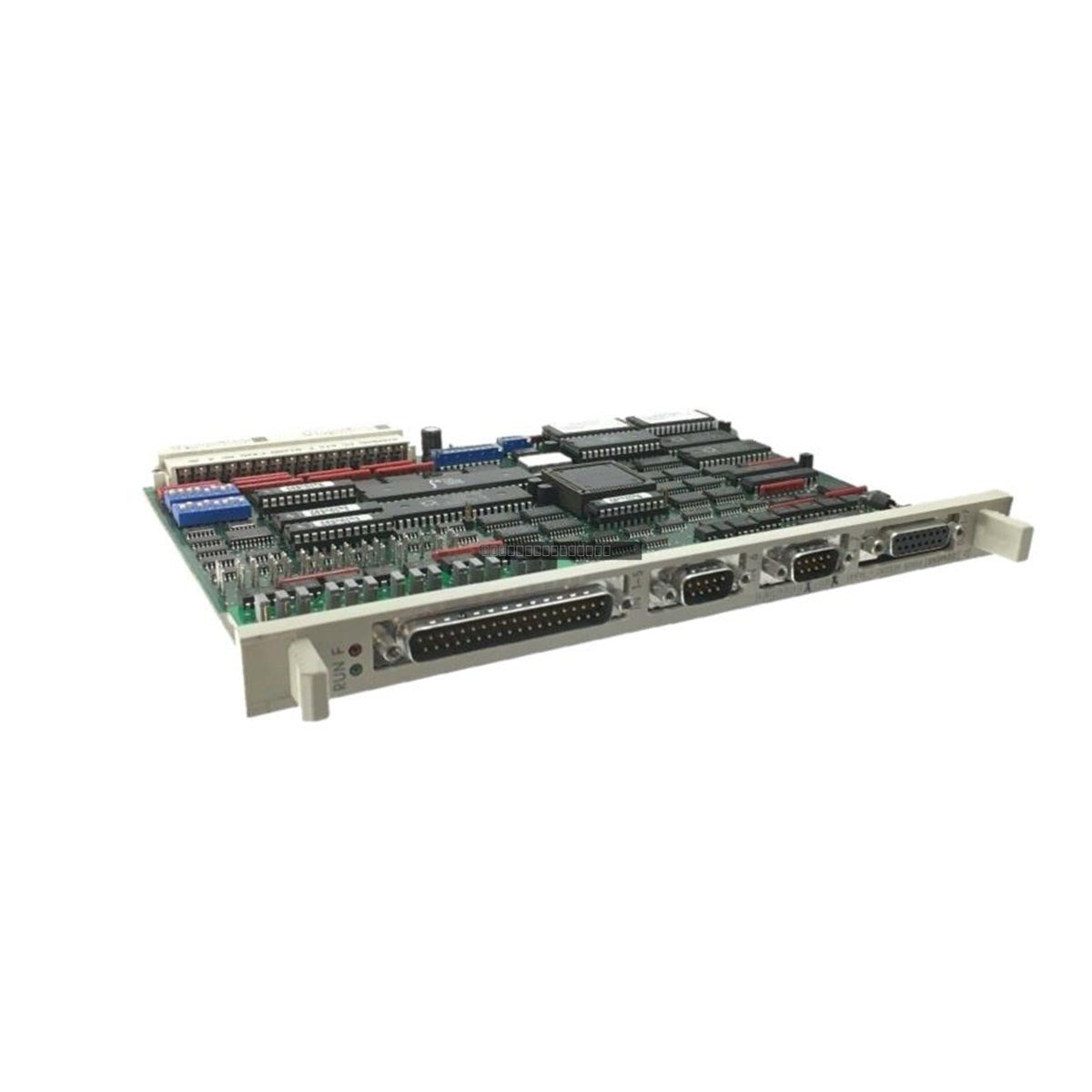

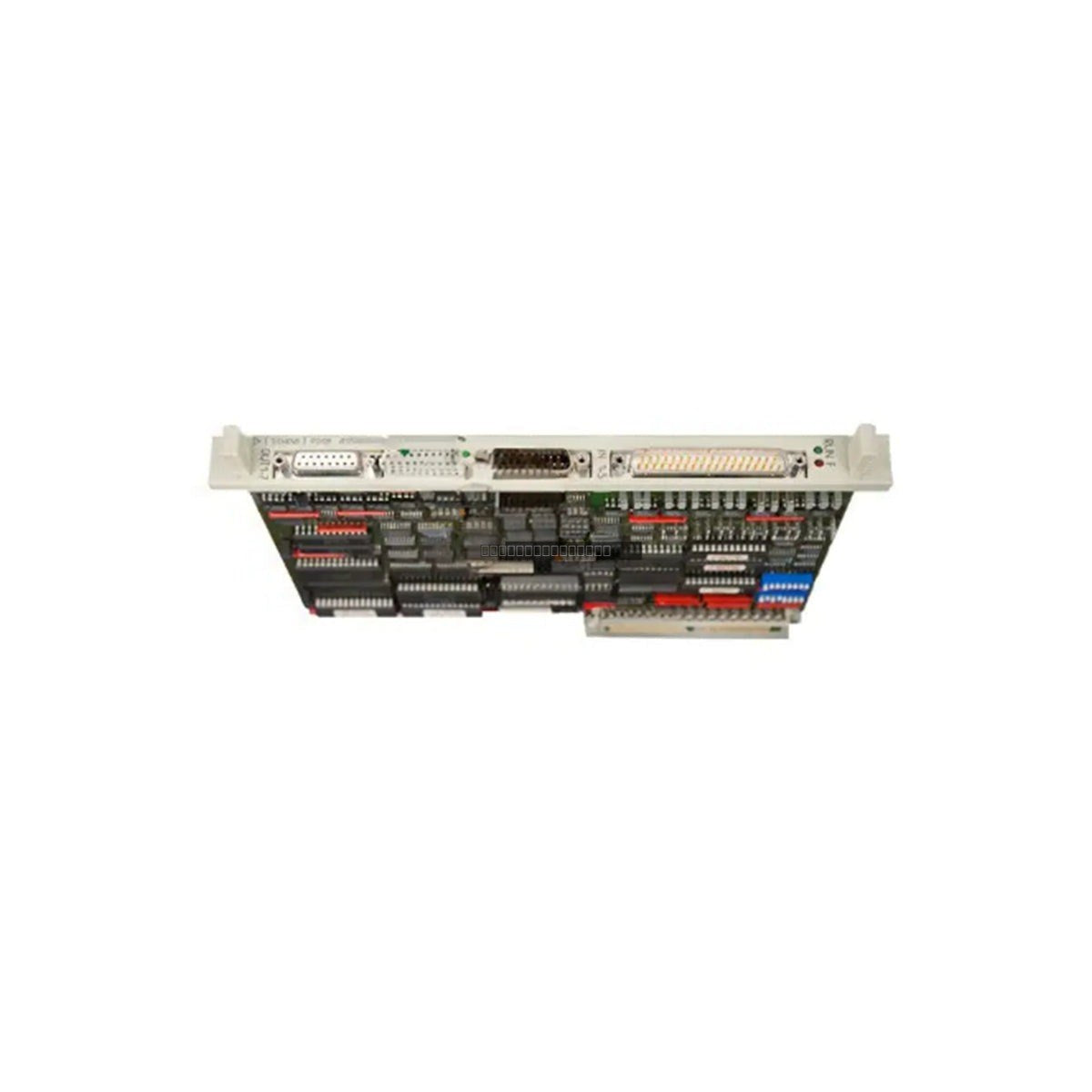

El Siemens 6ES5242-1AA41, identificado como el IP 242B, es un módulo contador especializado de 7 canales diseñado para las familias de PLC Simatic S5-115U, S5-135U y S5-155U. Este módulo de procesador inteligente está diseñado para manejar tareas de conteo de alta velocidad y medición de frecuencia, descargando estas funciones críticas de tiempo de la CPU principal para garantizar un rendimiento determinista y una alta precisión en el procesamiento de señales. Es ampliamente utilizado en entornos industriales para el monitoreo de flujo, conteo por lotes y detección de velocidad rotacional.
Características
Siete canales contadores independientes de alta velocidad.
Interfaz directa con el backplane Simatic S5 para un intercambio de datos eficiente.
Soporta múltiples modos operativos, incluyendo conteo continuo, operación de ciclo único y captura periódica de valores.
Permite actualizaciones dinámicas del punto de ajuste del umbral sin interrumpir los procesos de conteo activos.
Reduce el impacto en el tiempo de escaneo de la CPU al gestionar las entradas de pulsos de alta frecuencia localmente.
Aplicaciones
Este módulo es adecuado para tareas exigentes de automatización industrial donde se requiere un conteo preciso de pulsos, como en el procesamiento petroquímico, instalaciones de generación de energía y líneas de producción de fabricación pesada. Es particularmente eficaz para el control de movimiento, la medición de flujo volumétrico y las tareas de sincronización de alta velocidad.
Especificaciones Técnicas
Modelo
6ES5242-1AA41 (IP 242B)
Marca
Siemens Simatic S5
Número de Canales
7
Tipo de Entrada
Pulso digital de alta velocidad
Fuente de Alimentación
24 VCC (a través del backplane S5)
Temperatura de Operación
0 a 60 degC
Guías de Instalación
Asegúrese de que el sistema PLC esté apagado antes de insertar o quitar el módulo del rack S5.
Verifique que el módulo esté firmemente asentado en la ranura designada del backplane para asegurar un contacto eléctrico adecuado.
Utilice cables blindados para las señales de entrada de pulsos para minimizar la interferencia electromagnética (EMI) en entornos industriales con alto ruido.
Mantenga una ventilación adecuada dentro del armario de control para asegurar que las temperaturas ambiente se mantengan dentro del rango de 0 a 60 degC.
Siga las precauciones estándar de descarga electrostática (ESD) al manipular el módulo para evitar daños a los circuitos internos.
Preguntas Frecuentes
¿Qué sistemas PLC son compatibles con el IP 242B?
El 6ES5242-1AA41 está diseñado para usarse con los sistemas de controlador lógico programable Siemens Simatic S5-115U, S5-135U y S5-155U.
¿Cómo se alimenta el módulo?
El módulo recibe su alimentación requerida de 24 VCC directamente a través de la conexión del backplane S5.
