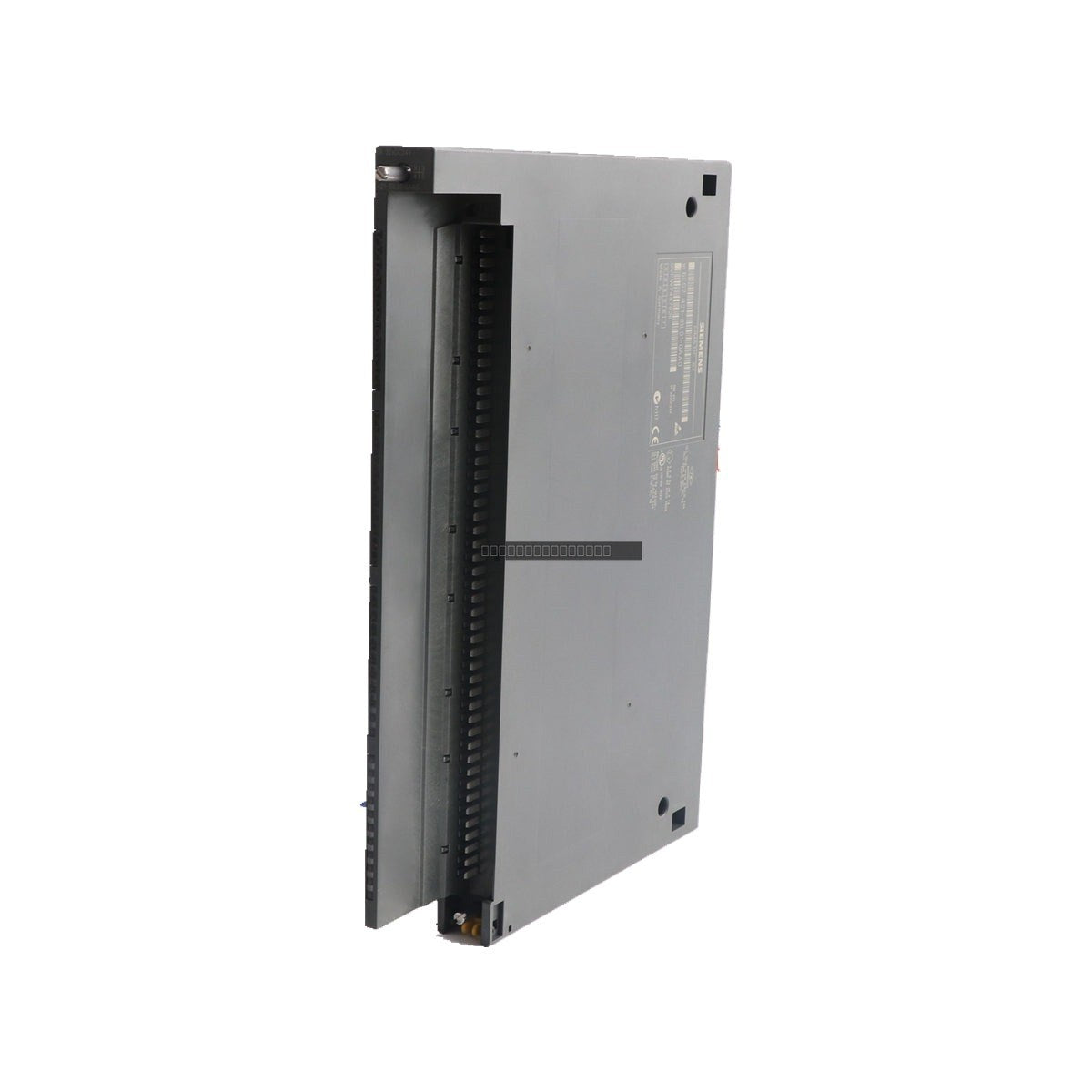

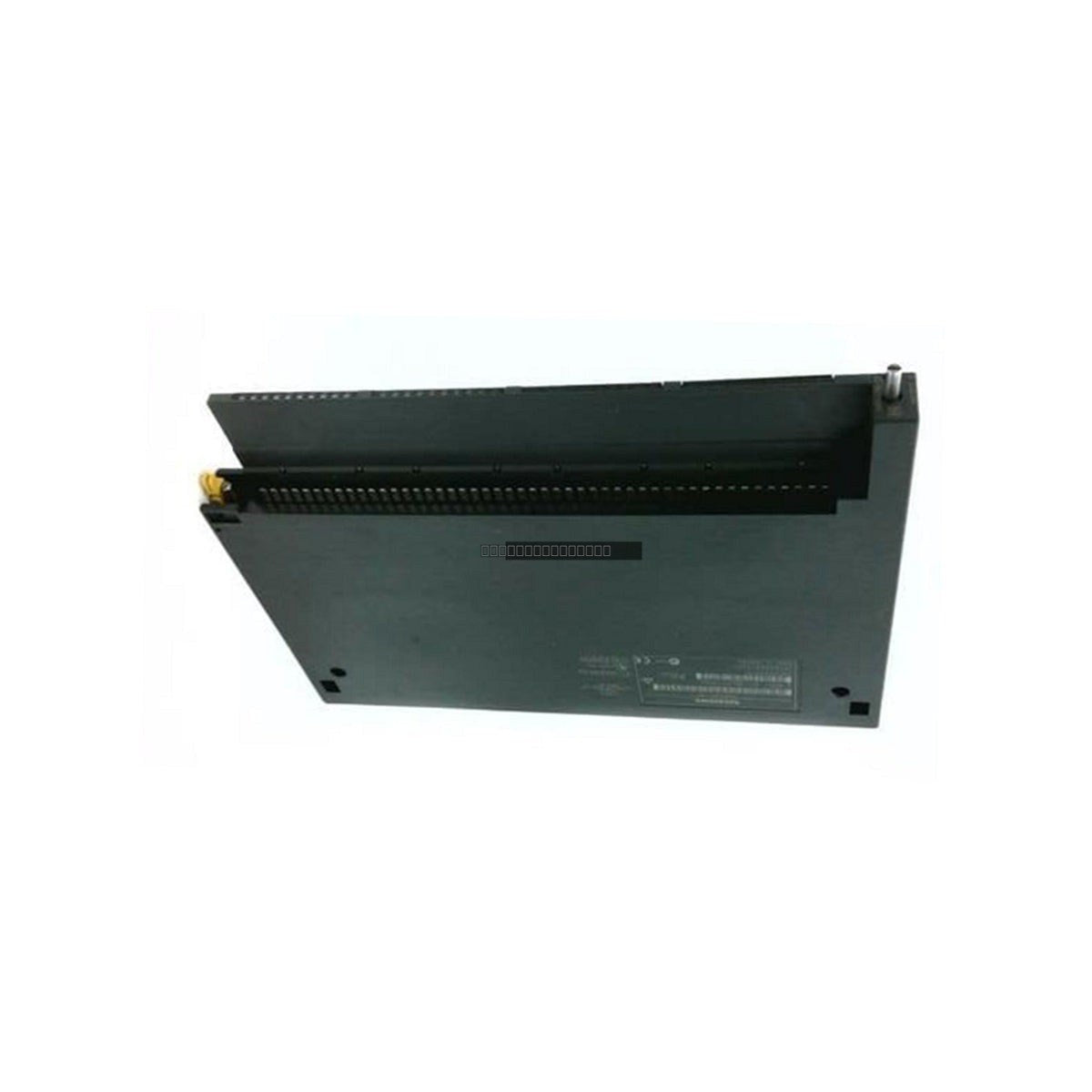

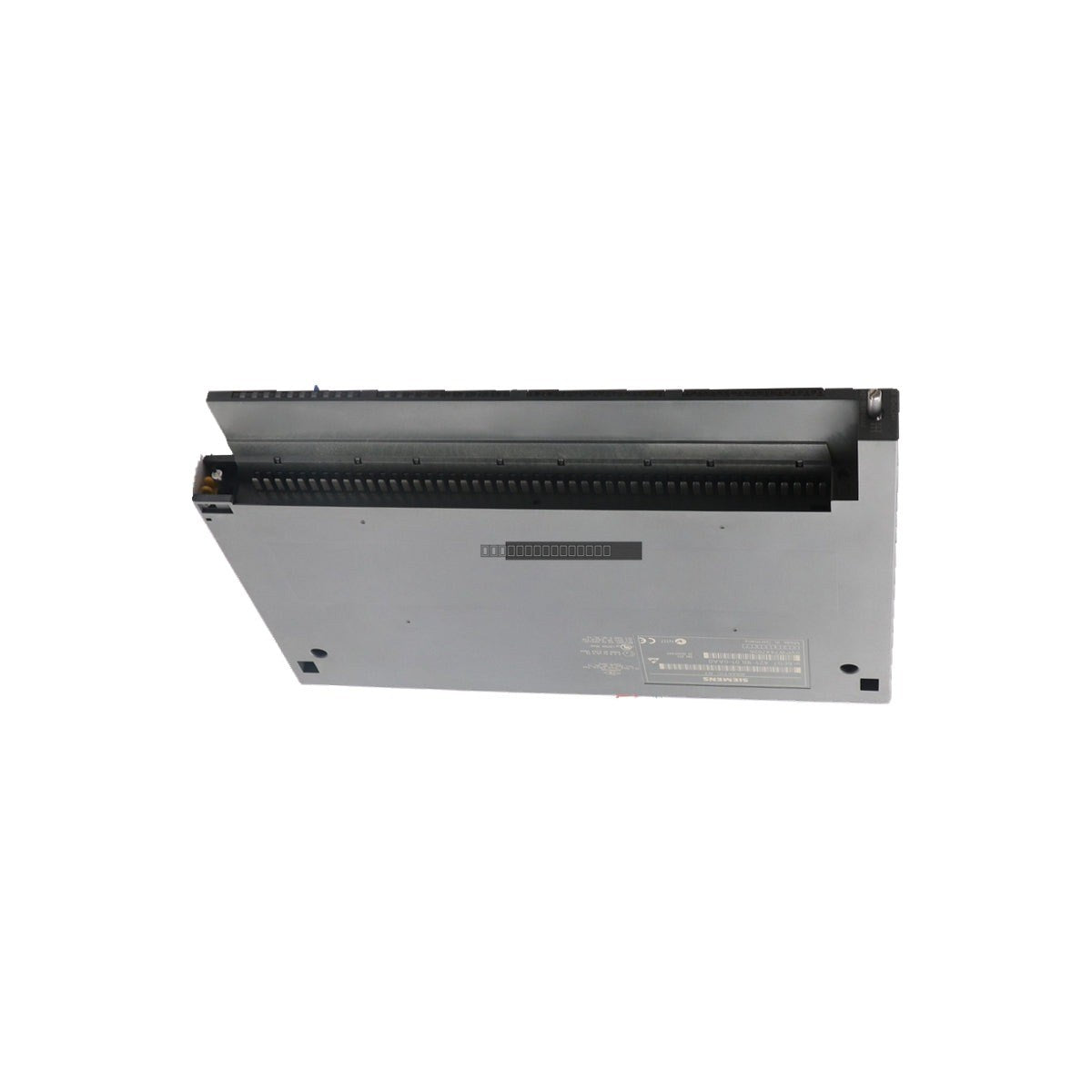

El Siemens 6ES7421-1BL01-0AA0 es un módulo de entrada digital de alta densidad diseñado para el sistema de controlador lógico programable (PLC) SIMATIC S7-400. Como parte de la serie SM 421, este módulo proporciona 32 canales de entrada digital aislados, lo que facilita la adquisición robusta de señales en entornos de automatización industrial. Está diseñado para interactuar con señales de campo de 24 V CC, proporcionando un monitoreo de estado confiable para sensores, interruptores y otros dispositivos de control binario.
Características
32 canales de entrada digital aislados para procesamiento de señales de alta densidad.
Clasificado para un voltaje de entrada de 24 V CC.
Aislamiento integrado probado a 500 V CC para garantizar la integridad de la señal y la protección contra el ruido eléctrico.
Optimizado para una integración perfecta en el sistema de rack S7-400.
Bajo consumo de energía con una pérdida de potencia típica de 6 W.
Especificaciones técnicas
Modelo de producto
6ES7421-1BL01-0AA0
Tipo de módulo
Módulo de entrada digital SM 421
Número de entradas
32
Voltaje de entrada (nominal)
24 V CC
Rango de señal "0"
-30 V CC a +5 V CC
Rango de señal "1"
13 V CC a 30 V CC
Consumo de energía (placa posterior)
5 V CC, máx. 20 mA
Pérdida de potencia (típica)
6 W
Aislamiento
500 V CC
Pautas de instalación
Asegúrese de que el rack S7-400 esté apagado antes de insertar o quitar el módulo para evitar daños eléctricos.
Verifique que el módulo esté correctamente asentado en la ranura del rack y que el mecanismo de bloqueo esté activado.
Utilice cableado apantallado para las señales de entrada para minimizar la interferencia electromagnética (EMI) en entornos industriales con mucho ruido.
Mantenga una ventilación adecuada dentro del armario de control para disipar los 6 W de pérdida de potencia típica.
Asegúrese de que todo el cableado de campo esté terminado de acuerdo con los códigos eléctricos locales y el diagrama de cableado específico para el 6ES7421-1BL01-0AA0.
Preguntas frecuentes
¿Es este módulo compatible con todas las CPU S7-400?
El 6ES7421-1BL01-0AA0 está diseñado para su uso dentro del sistema SIMATIC S7-400. La compatibilidad depende de la CPU específica y la configuración del rack; siempre verifique su configuración de hardware en el entorno de software STEP 7.
¿Cuál es la clasificación de aislamiento de este módulo?
El módulo presenta una clasificación de aislamiento probada a 500 V CC, lo que proporciona separación entre las entradas de campo y los circuitos internos del bus de la placa posterior.
