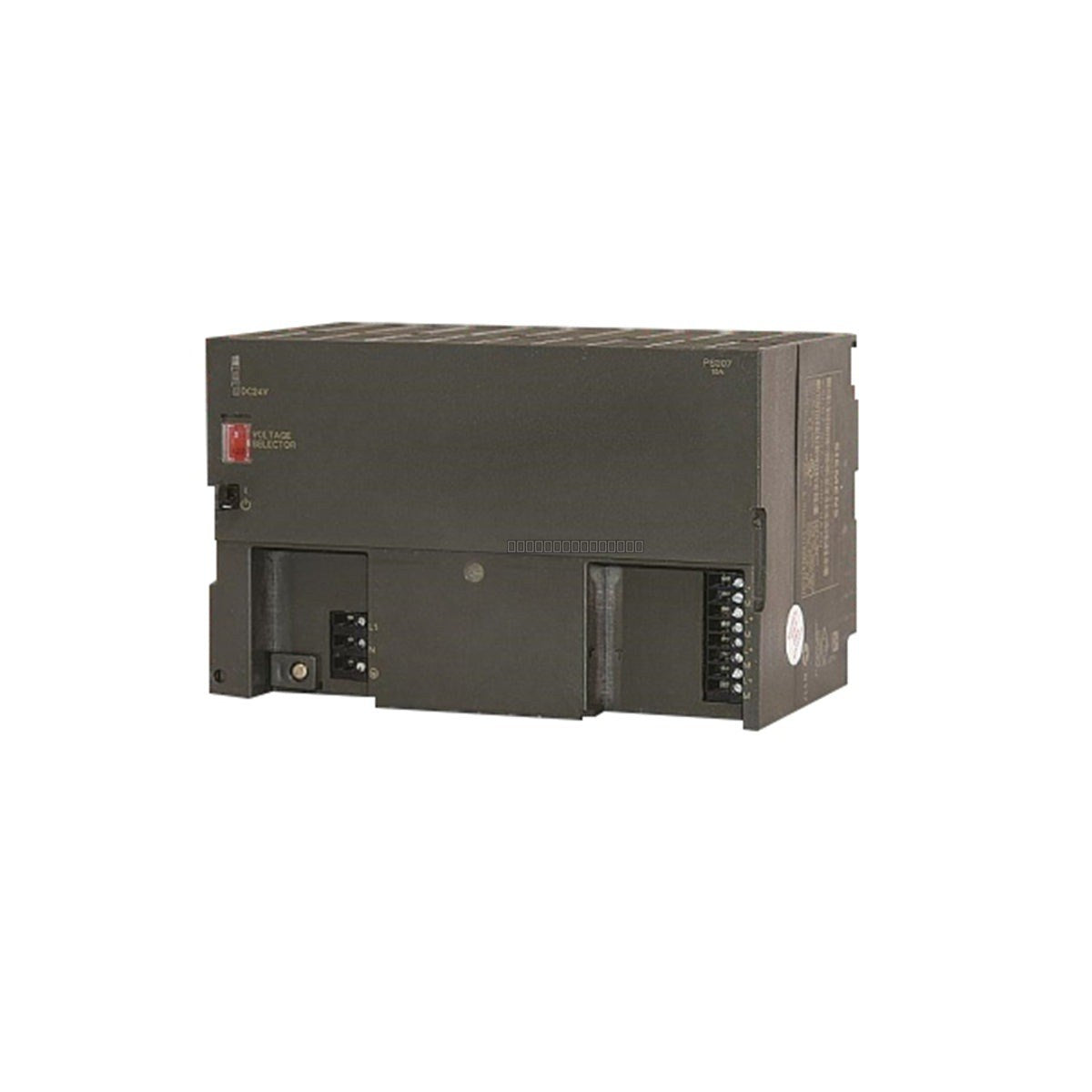

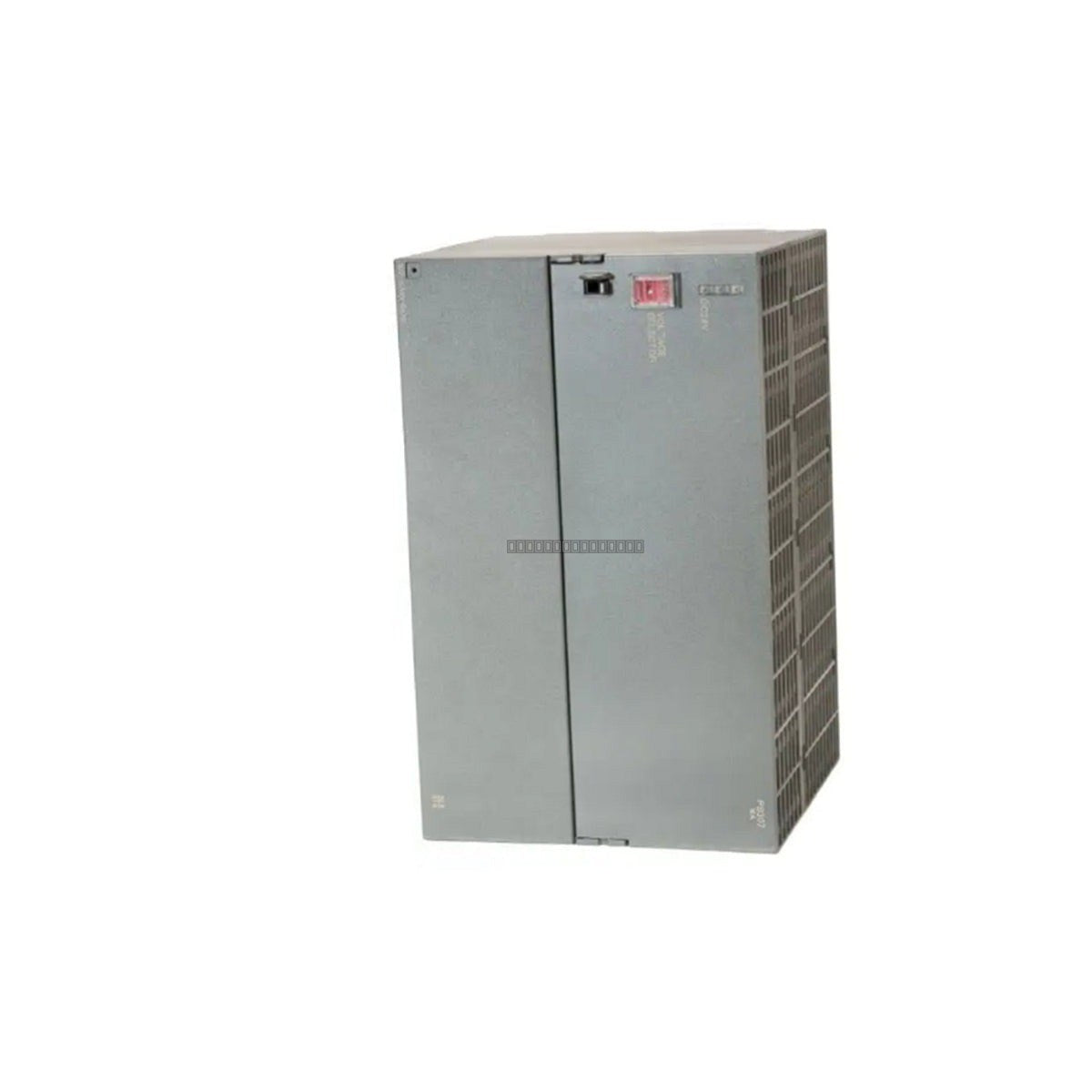

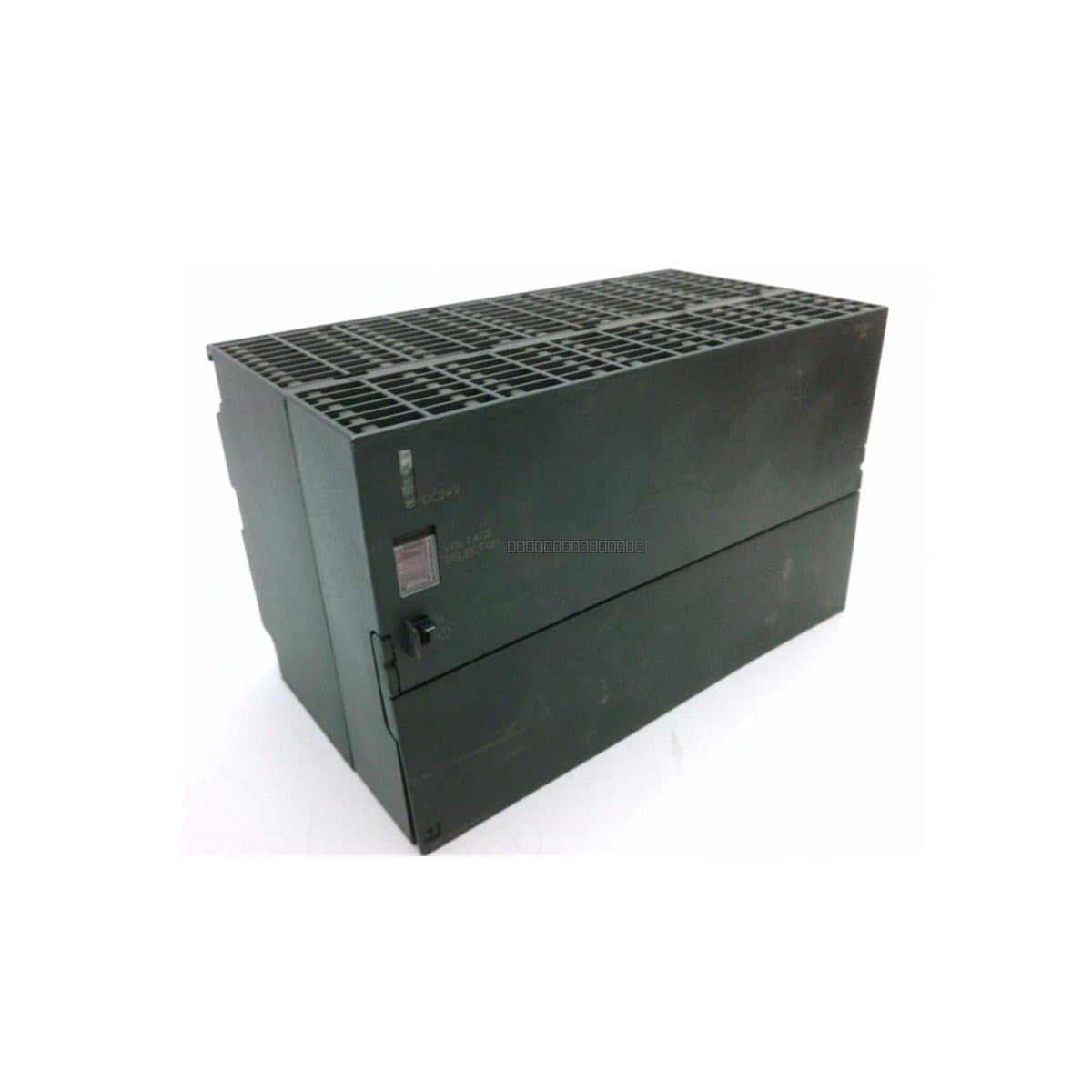

La Siemens 6ES7307-1KA00-0AA0 es un módulo de fuente de alimentación regulada diseñado para el sistema de automatización SIMATIC S7-300. Esta unidad proporciona una salida estable de 24 VDC con una capacidad de corriente de 10 A, lo que garantiza un funcionamiento fiable para las CPU de PLC, los módulos de E/S y los dispositivos de campo asociados. Está diseñada para funcionar con un amplio rango de tensión de entrada de 120/230 VAC, lo que la hace adecuada para diversos entornos de alimentación industrial.
Características
Diseñado específicamente para la integración con el backplane y el sistema de raíl del PLC S7-300.
La tensión de salida regulada garantiza un rendimiento constante para los componentes electrónicos de control sensibles.
La capacidad de corriente de salida de 10 A soporta configuraciones S7-300 más grandes.
Entrada de CA de amplio rango (120/230 VAC) para compatibilidad global.
Diseño compacto, montable en carril DIN para una utilización eficiente del espacio en el armario.
Aplicaciones
Esta fuente de alimentación se utiliza principalmente en aplicaciones de automatización industrial que requieren una fuente dedicada de 24 VDC para los racks de PLC S7-300. Se encuentra comúnmente en líneas de fabricación, sistemas de control de procesos y automatización de máquinas donde la energía de CC fiable y regulada es fundamental para el tiempo de actividad del sistema.
Especificaciones Técnicas
Modelo
6ES7307-1KA00-0AA0
Serie
SIMATIC S7-300
Tipo
Fuente de Alimentación Regulada (PS307)
Tensión de Entrada
120/230 VAC
Tensión de Salida
24 VDC
Corriente de Salida
10 A
Estado
Descatalogado por el fabricante (01/01/2019)
Directrices de Instalación
Asegúrese de que la fuente de alimentación esté montada en un carril DIN estándar de 35 mm.
Mantenga una distancia adecuada alrededor del módulo para permitir una correcta refrigeración por convección y disipación del calor.
Siempre desconecte la fuente de alimentación de CA principal antes de instalar o retirar el módulo para evitar descargas eléctricas o daños en el backplane.
Utilice calibres de cable adecuados para los terminales de entrada y salida para garantizar conexiones seguras y minimizar la caída de tensión.
Verifique que el selector de tensión de entrada o la configuración de auto-rango coincidan con su tensión de suministro local antes de energizar.
Asegure una correcta conexión a tierra del chasis de la fuente de alimentación al bus de tierra de protección (PE) del armario de control.
Preguntas Frecuentes
¿El 6ES7307-1KA00-0AA0 todavía está en producción?
No, este modelo fue oficialmente descatalogado por Siemens el 1 de enero de 2019. Suministramos unidades excedentes o reacondicionadas de alta calidad para el mantenimiento de sistemas heredados.
¿Cuál es la función principal de este módulo?
El módulo PS307 de 10A convierte la tensión de línea de CA estándar en los 24 VCC necesarios para alimentar la CPU del PLC S7-300, los módulos de señal y los procesadores de comunicación.
