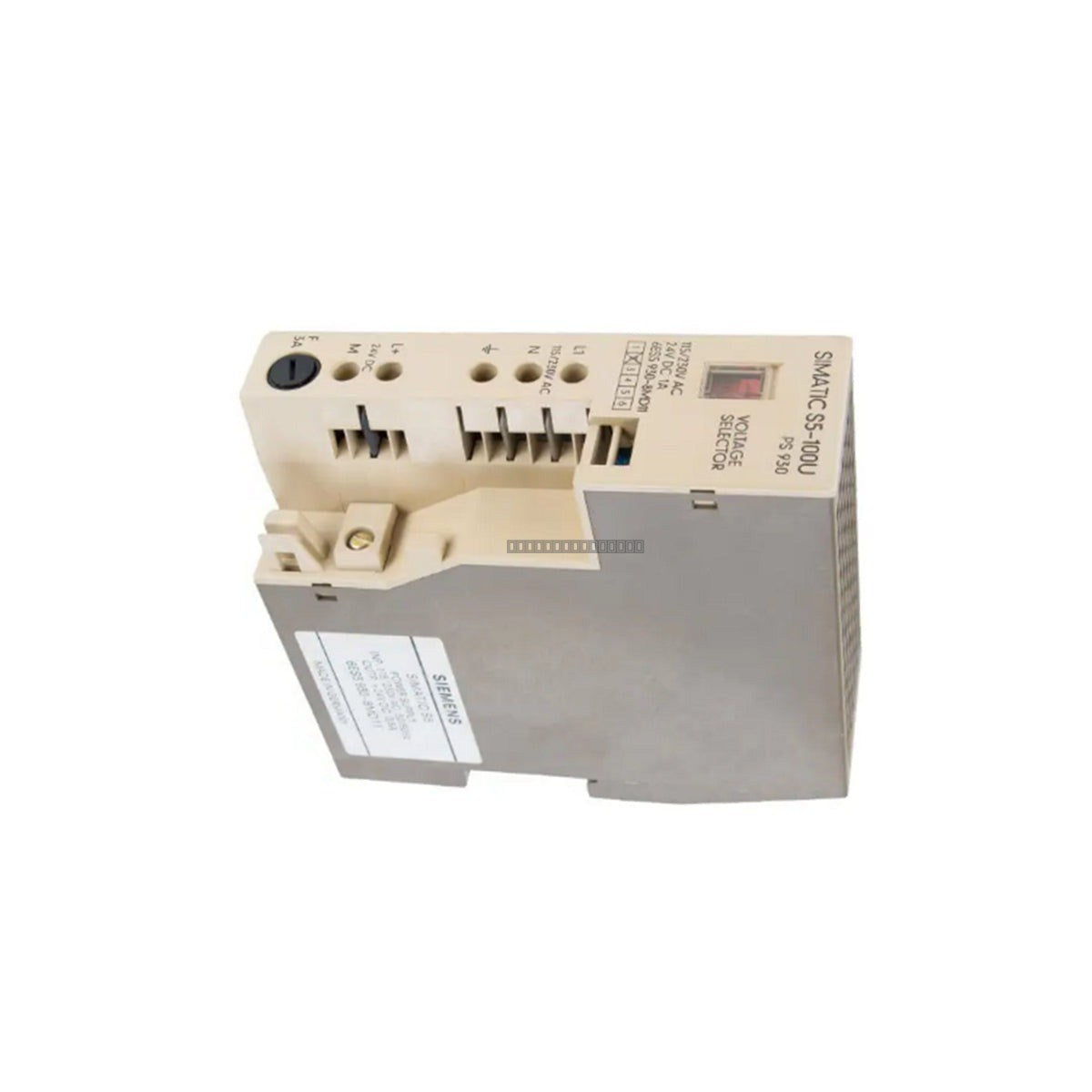

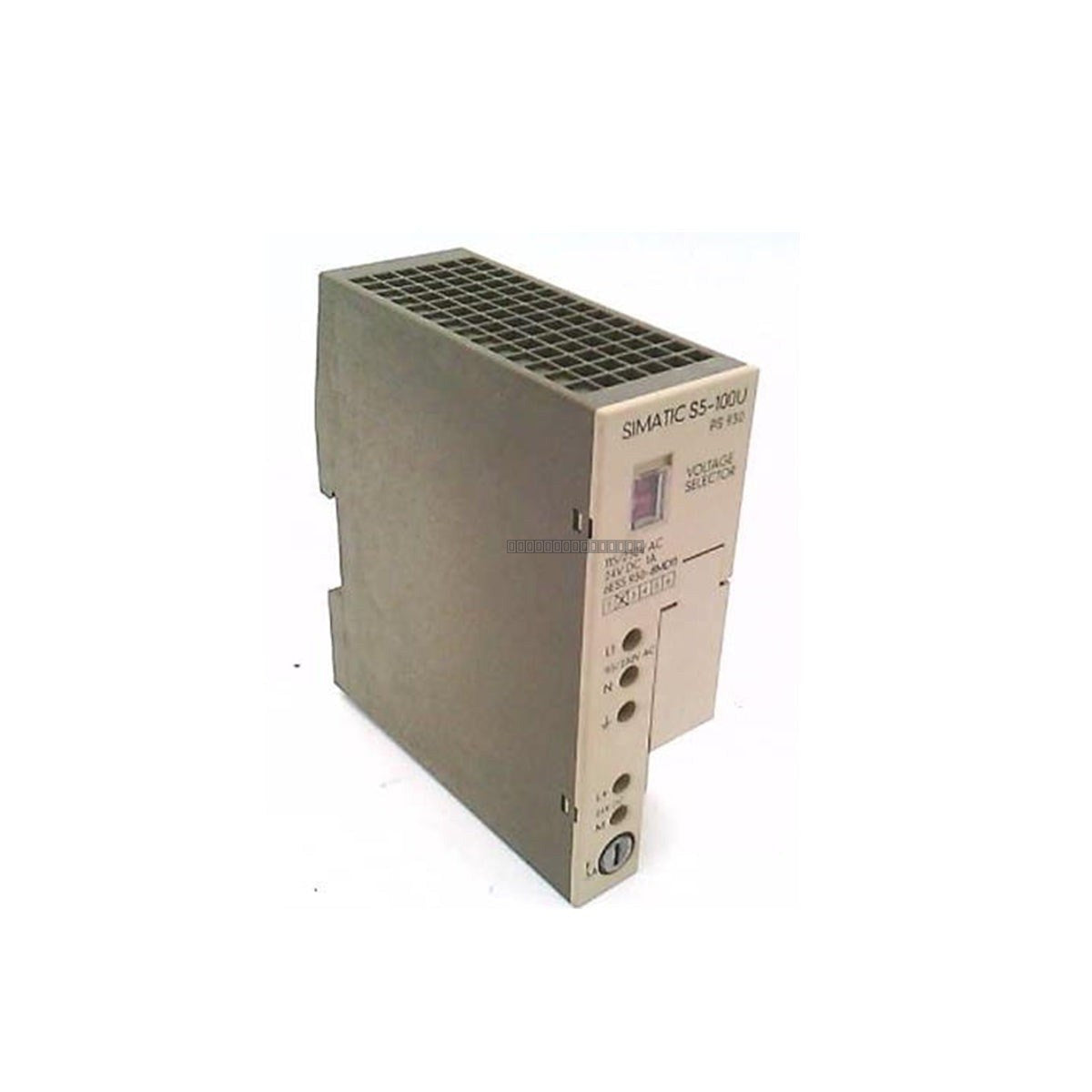

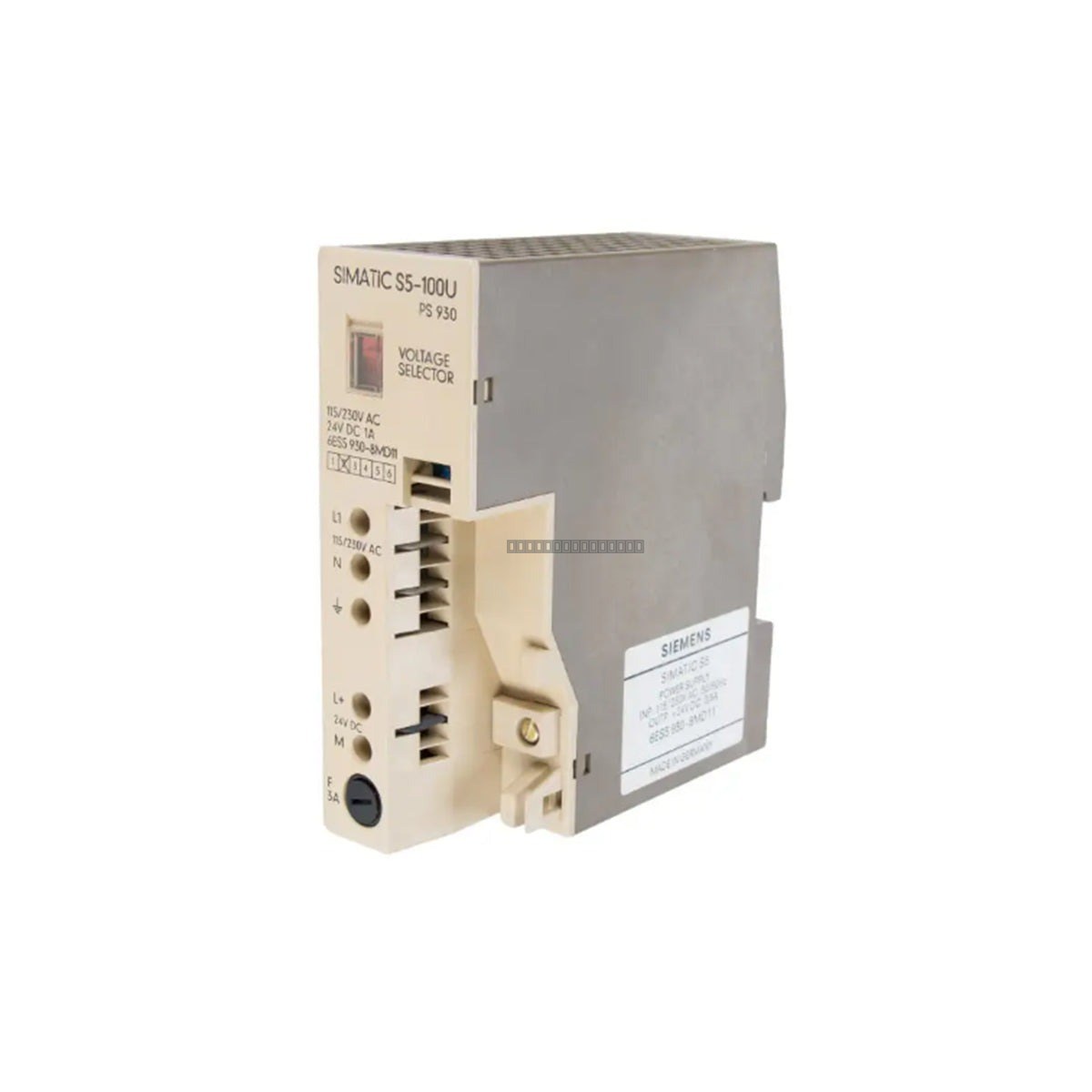

Módulo de fuente de alimentación Siemens 6ES5930-8MD11 PS930

Descripción

El Siemens 6ES5 930-8MD11 (PS930) es un módulo de fuente de alimentación dedicado diseñado para las familias de controladores Simatic S5-090, S5-095 y S5-100. Esta unidad convierte un voltaje de entrada de 230 VCA en una salida regulada de 24 VCC, proporcionando una capacidad de corriente constante de 1 A para soportar la lógica de automatización a pequeña escala. Se utiliza ampliamente en arquitecturas de control distribuido, equipos de fabricación ligera y sistemas de monitoreo ambiental donde la entrega confiable de CC de baja potencia es esencial. Al mantener una alta estabilidad de voltaje y filtrar el ruido transitorio de la línea, este módulo juega un papel clave en la prevención de reinicios espurios del controlador y fallas del sistema, optimizando así el tiempo de actividad en implementaciones compactas de automatización industrial.

Características

• Diseñado para una integración perfecta con los controladores de las series Simatic S5-090, S5-095 y S5-100.
• Convertidor de energía conmutado integrado para alta eficiencia energética y gestión térmica efectiva.
• Mecanismos de protección incorporados contra cortocircuitos y condiciones de sobretensión.
• Salida de voltaje de rizado bajo para garantizar un procesamiento de señal y una ejecución lógica estables.
• Carcasa modular compacta optimizada para montaje en armario de control estándar y enfriamiento por convección.

Aplicaciones

Este módulo de potencia se utiliza principalmente en sistemas de automatización Simatic S5 heredados, incluido el control de máquinas a pequeña escala, estaciones de E/S distribuidas y configuraciones especializadas de monitoreo ambiental que requieren alimentación estable de 24 VCC.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que la alimentación del armario de control esté completamente desconectada antes de instalar o quitar el módulo de la placa base S5.
• Verifique que el voltaje de entrada coincida con la clasificación nominal de 230 VCA para evitar daños.
• Mantenga un espacio libre adecuado alrededor del módulo para permitir el enfriamiento por convección natural; no obstruya las ranuras de ventilación.
• Asegúrese de que el módulo esté firmemente asentado en el rack S5 para mantener un contacto eléctrico adecuado con el bus de la placa base.
• Utilice un cableado blindado apropiado para la distribución de salida de CC para minimizar la interferencia electromagnética (EMI) en entornos de control sensibles.
• Manipule con las precauciones ESD estándar para proteger los componentes electrónicos internos.

Preguntas frecuentes

¿Es el Siemens 6ES5 930-8MD11 compatible con los sistemas S5-115U?

No, este módulo PS930 específico está diseñado específicamente para las series S5-090, S5-095 y S5-100. No está destinado para su uso en los sistemas de rack más grandes S5-115U o S5-135U/155U.

¿Requiere este módulo refrigeración externa?

El módulo está diseñado para refrigeración por convección natural. Asegúrese de que el entorno de instalación se mantenga dentro del rango de funcionamiento especificado de 0 °C a 60 °C y de que el flujo de aire no esté restringido por componentes adyacentes o conductos de cableado.
