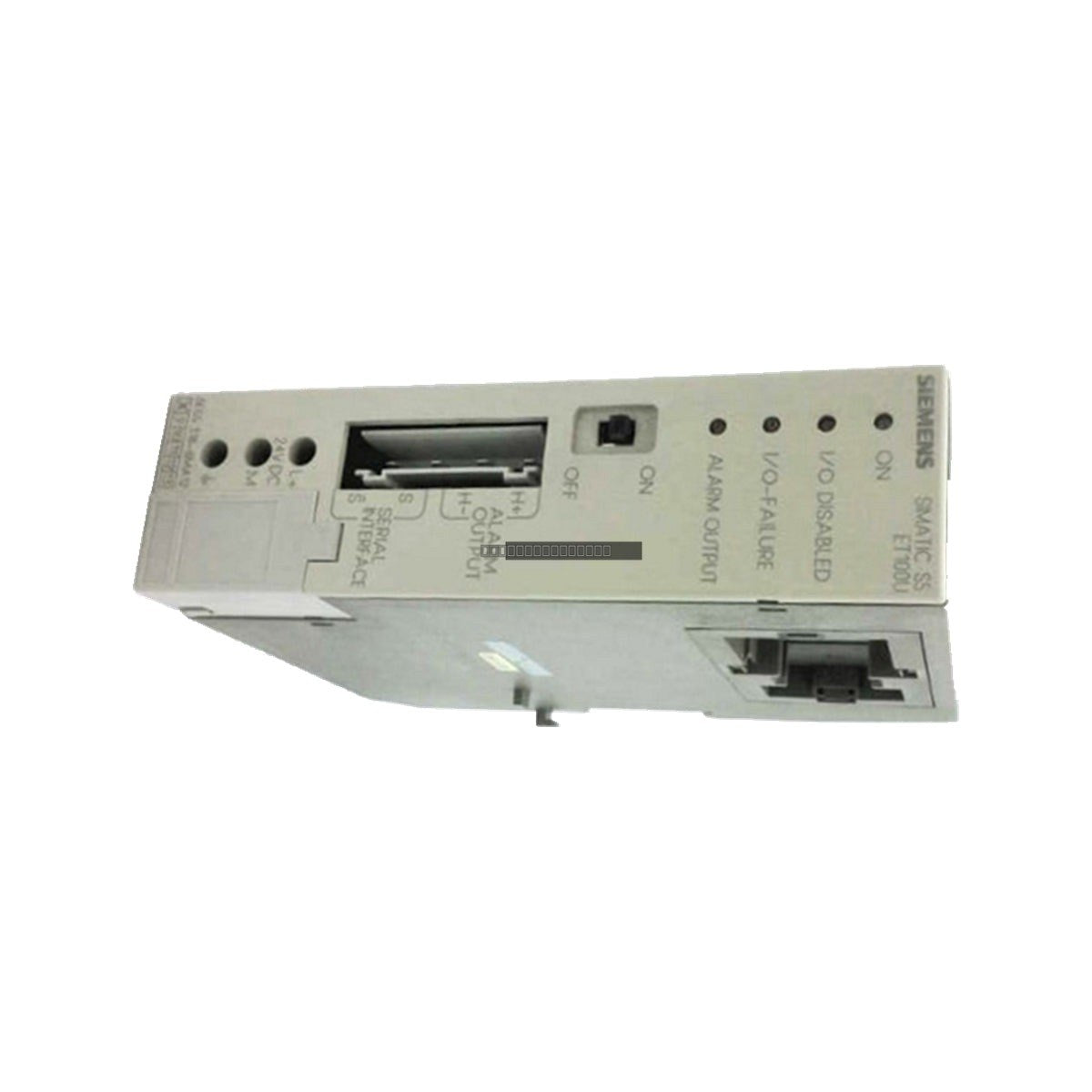

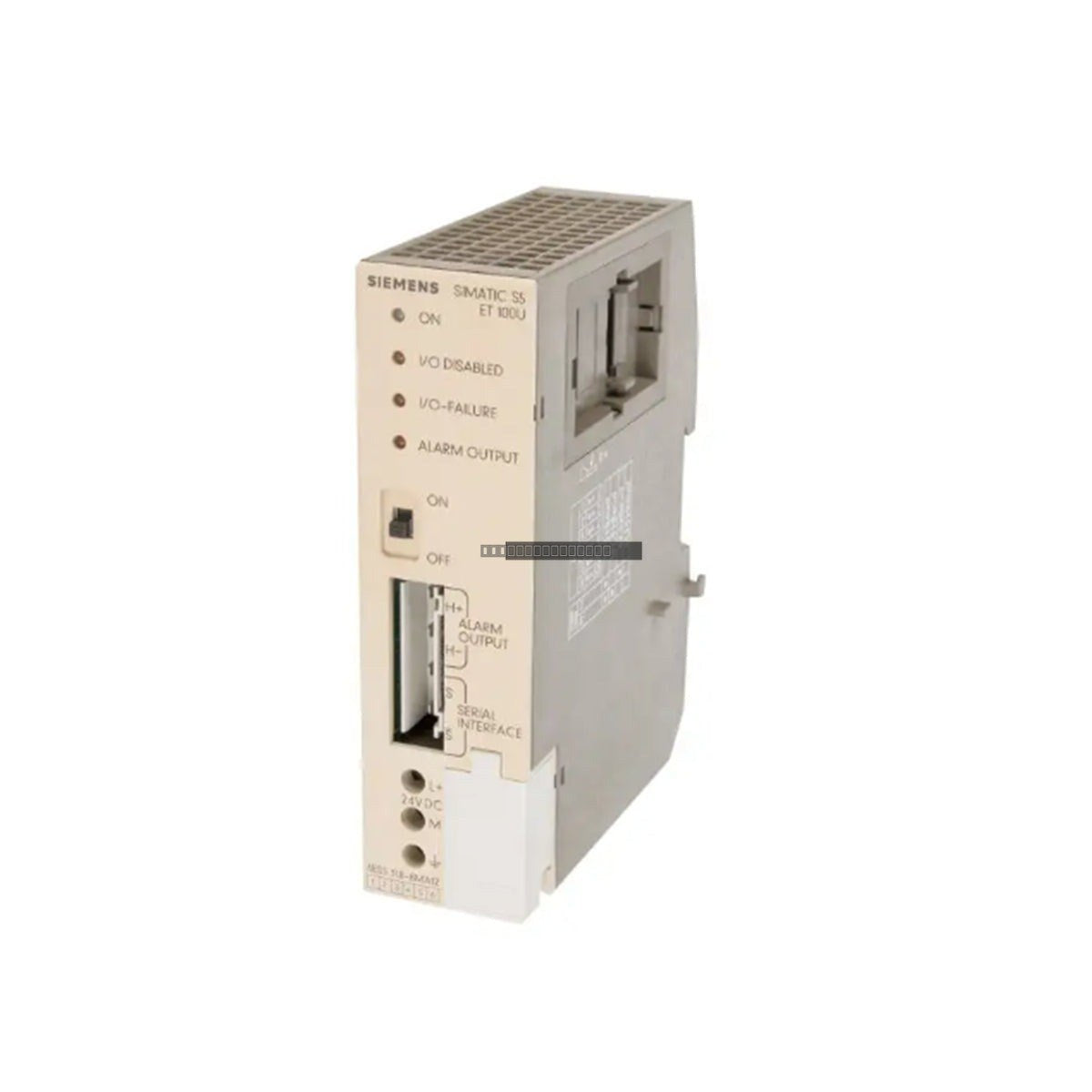

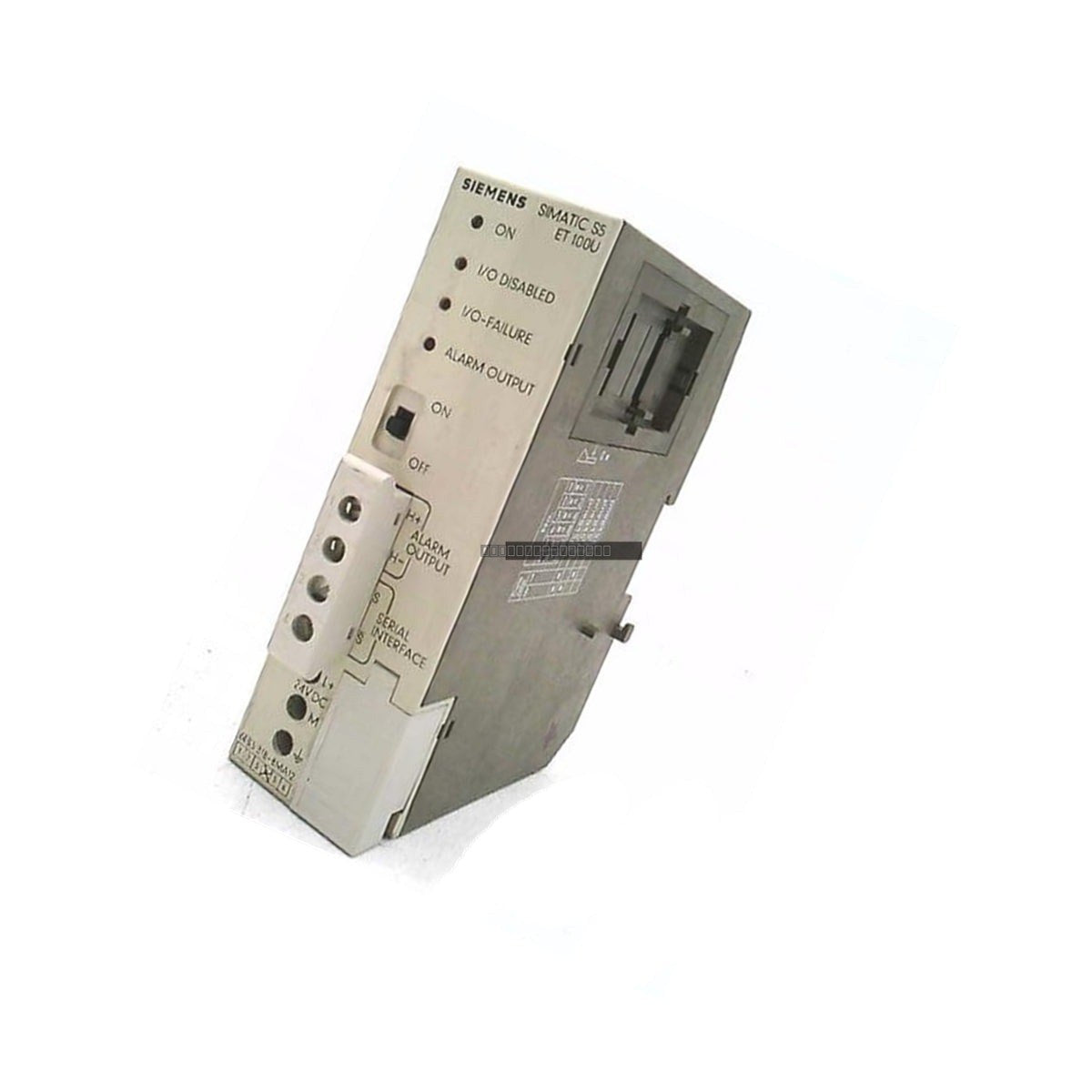

Siemens 6ES5318-8MA12 SIMATIC S5 IM 318 Módulo de interfaz

Descripción

El Siemens 6ES5318-8MA12 (IM 318) es un módulo de interfaz especializado diseñado para facilitar la comunicación de alta velocidad entre un controlador programable SIMATIC S5 central y el sistema de E/S distribuido ET 100U. Este módulo actúa como un puente, convirtiendo los datos internos del backplane en una robusta secuencia de bits serial para una transmisión confiable a través de redes de bus de campo remotas. Al permitir la recopilación de señales descentralizadas, posibilita la expansión de arquitecturas de control en instalaciones industriales a gran escala, asegurando un intercambio de datos determinista y una supervisión diagnóstica centralizada.

Características

• Diseñado para una integración perfecta con controladores SIMATIC S5 y sistemas de E/S ET 100U.
• Utiliza señalización diferencial para garantizar una alta inmunidad al ruido contra interferencias electromagnéticas.
• Cuenta con indicadores LED en el panel frontal para el monitoreo en tiempo real del estado del bus, la conectividad del enlace y la fuente de alimentación.
• Incluye una etapa de potencia interna de 24 VCC con protección integrada contra polaridad inversa y supresión de transitorios de voltaje.
• Admite la transmisión de datos a larga distancia para aplicaciones de control distribuido.

Aplicaciones

El módulo de interfaz IM 318 es ampliamente utilizado en entornos industriales complejos donde se requiere un control centralizado de activos remotos. Las aplicaciones típicas incluyen el procesamiento de petróleo y gas, el tratamiento municipal de agua y aguas residuales, las líneas de fabricación a gran escala y la infraestructura minera, donde los nodos de E/S descentralizados son esenciales para la eficiencia operativa.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que la alimentación del sistema esté completamente desconectada antes de insertar o retirar el módulo IM 318 del rack.
• Monte el módulo en un entorno limpio, seco y libre de vibraciones, asegurando un espacio adecuado para la ventilación y la disipación del calor.
• Utilice cables de bus de campo blindados para todos los enlaces de comunicación remotos para minimizar el riesgo de degradación de la señal inducida por EMI.
• Verifique que la fuente de alimentación de 24 VCC sea estable y esté dentro del rango de operación especificado para evitar interrupciones en la comunicación.
• Siga los procedimientos estándar de manejo de ESD (descarga electrostática) al tocar los circuitos o conectores del módulo.

Preguntas Frecuajes

¿Cuál es la función principal del 6ES5318-8MA12?

Este módulo sirve como interfaz entre el controlador central SIMATIC S5 y el sistema de E/S distribuido ET 100U, permitiendo que el controlador se comunique con estaciones de E/S remotas a través de un bus serial.

¿Se puede utilizar este módulo en entornos con alta EMI?

Sí, el módulo está diseñado con señalización diferencial, que proporciona un rechazo inherente a la interferencia electromagnética de modo común, lo que lo hace adecuado para entornos industriales estándar cuando se utilizan cables blindados correctamente.
