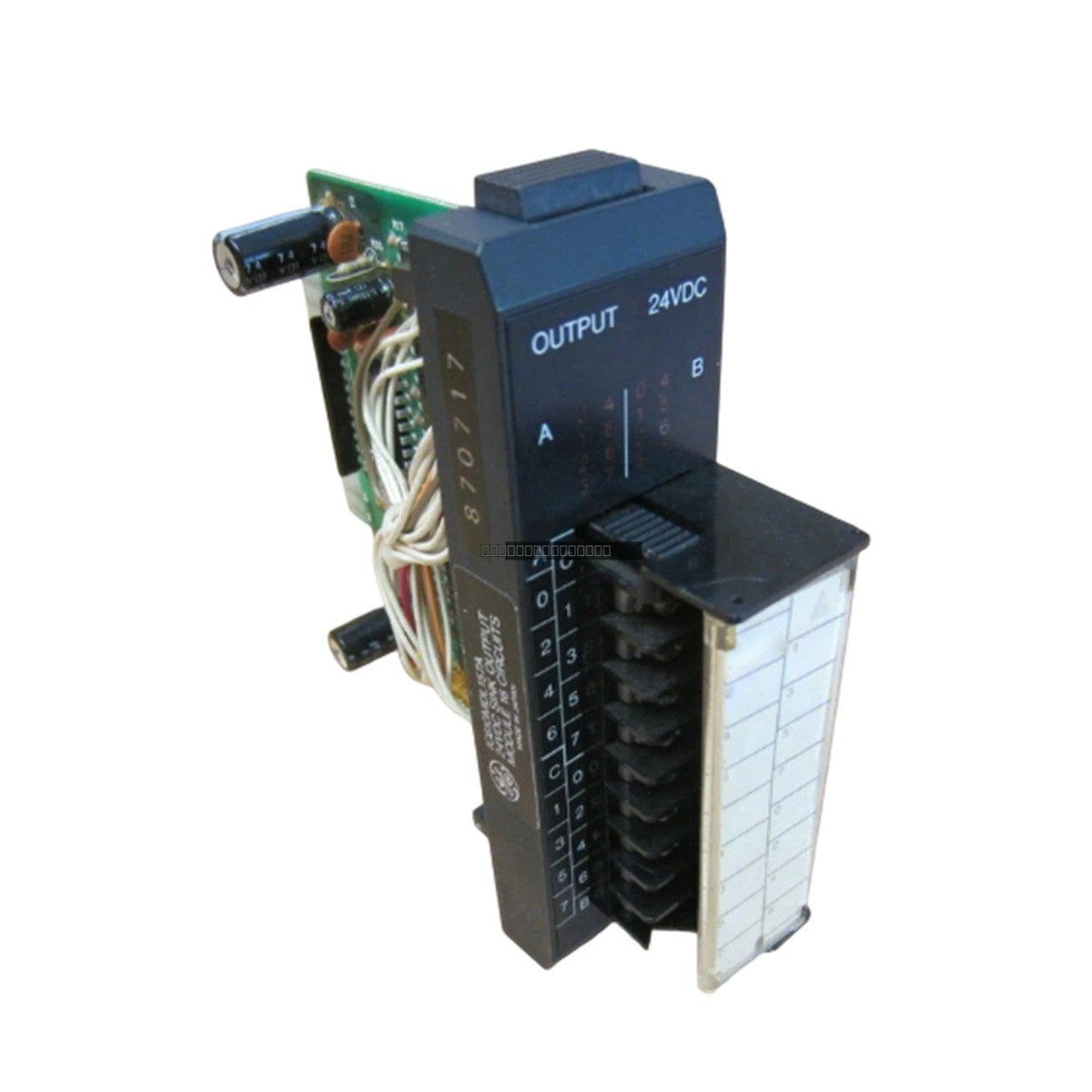

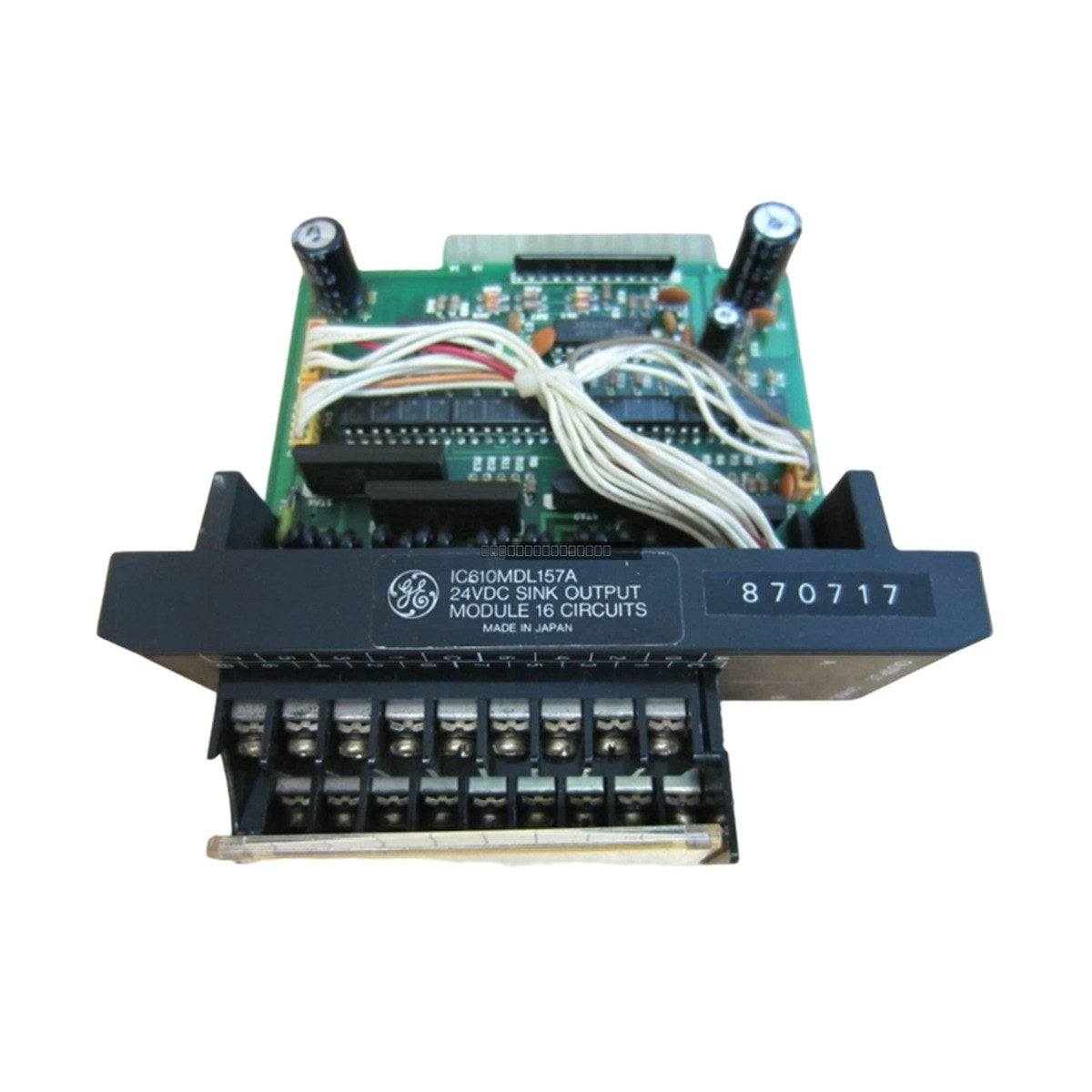

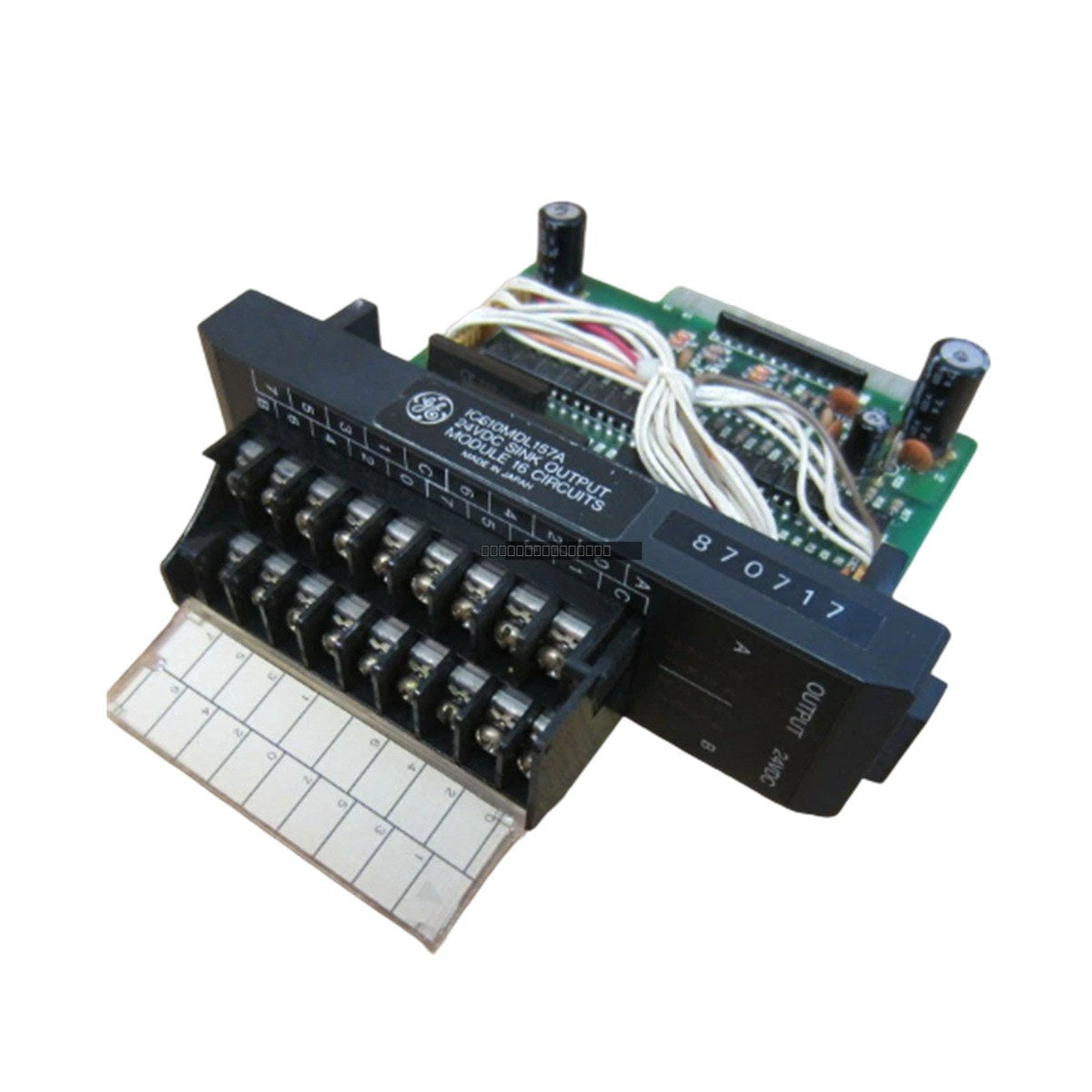

GE Fanuc IC610MDL157 Módulo de salida de sumidero de 16 canales Serie One

Descripción

El GE Fanuc IC610MDL157 es un módulo de salida de sumidero de 16 canales diseñado para la arquitectura de controlador Series One. Este módulo proporciona un control discreto fiable para aplicaciones de automatización industrial, operando en una plataforma de voltaje nominal de 24 VCC. Está diseñado para gestionar actuadores, relés e indicadores del lado del campo con alta eficiencia, presentando un diseño de semiconductor de baja pérdida que minimiza la acumulación térmica interna. El módulo admite tiempos de respuesta rápidos e incluye una robusta protección contra transitorios, lo que lo hace adecuado para entornos exigentes como la generación de energía y la minería.

Características

• 16 circuitos de salida de sumidero de estado sólido independientes.
• Admite un amplio rango de voltaje de funcionamiento de 5 a 24 VCC.
• Alta tolerancia a la corriente de irrupción: 3 amperios durante 20 ms o 1 amperio durante 100 ms.
• Caída mínima de voltaje en estado "on" (1 V típico) para reducir la disipación de calor.
• Perfil de baja corriente de fuga de 0.11 mA a 40 VCC para evitar activaciones falsas.
• Bloque de terminales frontal y extraíble para un mantenimiento simplificado y una gestión del cableado de campo.

Aplicaciones

Este módulo se implementa típicamente en sistemas PLC Series One para el control de cargas industriales discretas. Las aplicaciones comunes incluyen la operación de válvulas solenoides, contactores, luces piloto y otros dispositivos de campo de 24 VCC en sistemas de fabricación, petróleo y gas, y automatización de servicios públicos.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la alimentación del controlador Series One esté desconectada antes de instalar o quitar el módulo del rack.
• Utilice la protección ESD adecuada al manipular el módulo para evitar daños a los componentes lógicos internos.
• Asegúrese de que el cableado de campo esté correctamente asegurado en el bloque de terminales extraíble; verifique que no haya hilos sueltos para evitar cortocircuitos.
• Mantenga una ventilación adecuada dentro del gabinete de control para asegurar que la temperatura ambiente se mantenga dentro del rango de 0 a 60 grados C.
• Aleje los cables de señal de las líneas de CA de alto voltaje y las fuentes de alta EMI para mantener la integridad de la señal.

Preguntas frecuentes

¿Es compatible este módulo con otros componentes de la Serie One?

Sí, el IC610MDL157 está diseñado específicamente para integrarse con la arquitectura del controlador GE Fanuc Series One.

¿Este módulo requiere alimentación externa para las salidas?

Sí, el módulo requiere una fuente de 24 VCC para alimentar los circuitos de salida de sumidero para los dispositivos de campo.

¿Puedo reemplazar el módulo sin recablear?

Sí, el módulo cuenta con un conjunto de bloque de terminales extraíble, lo que le permite intercambiar el módulo sin desconectar los cables de campo individuales.
