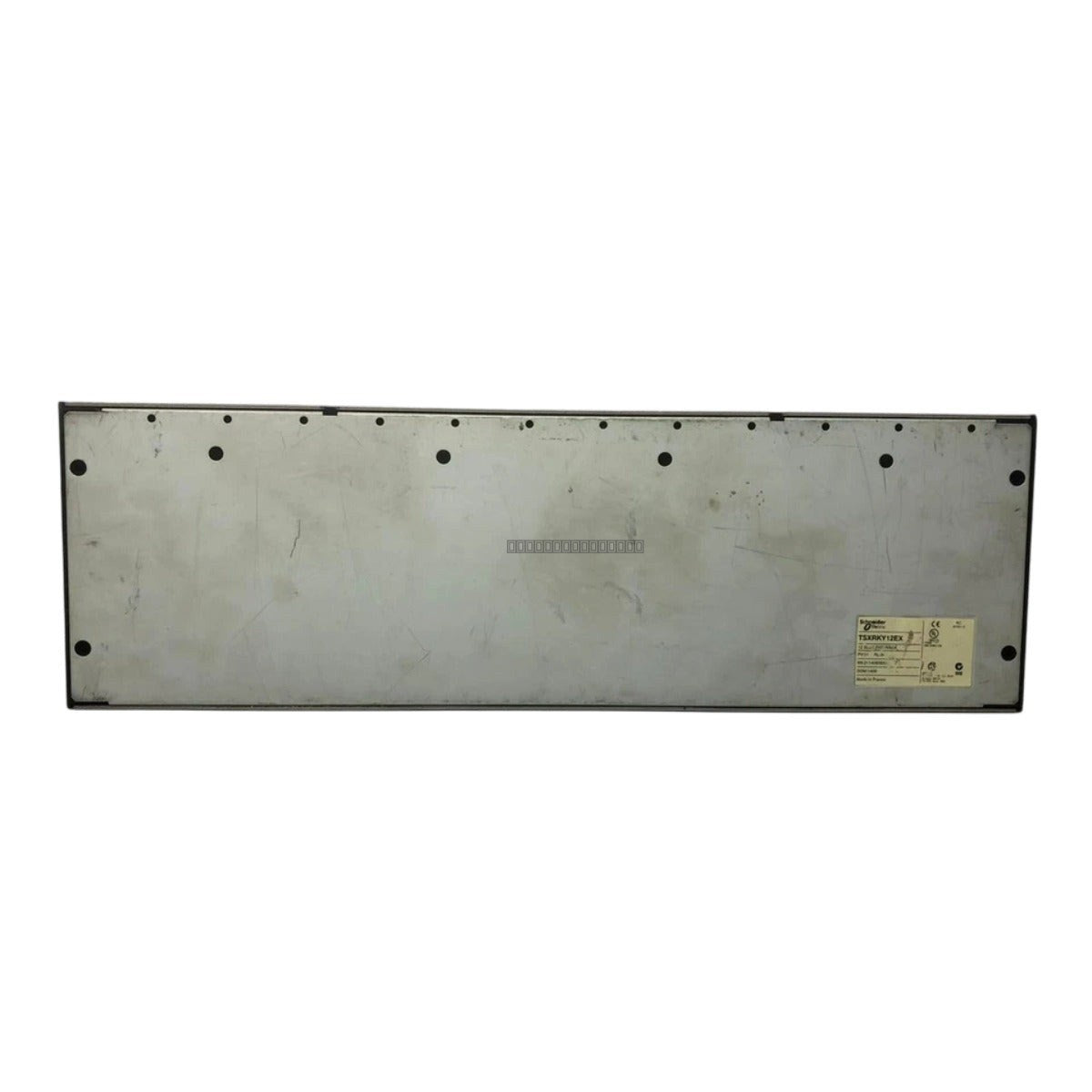

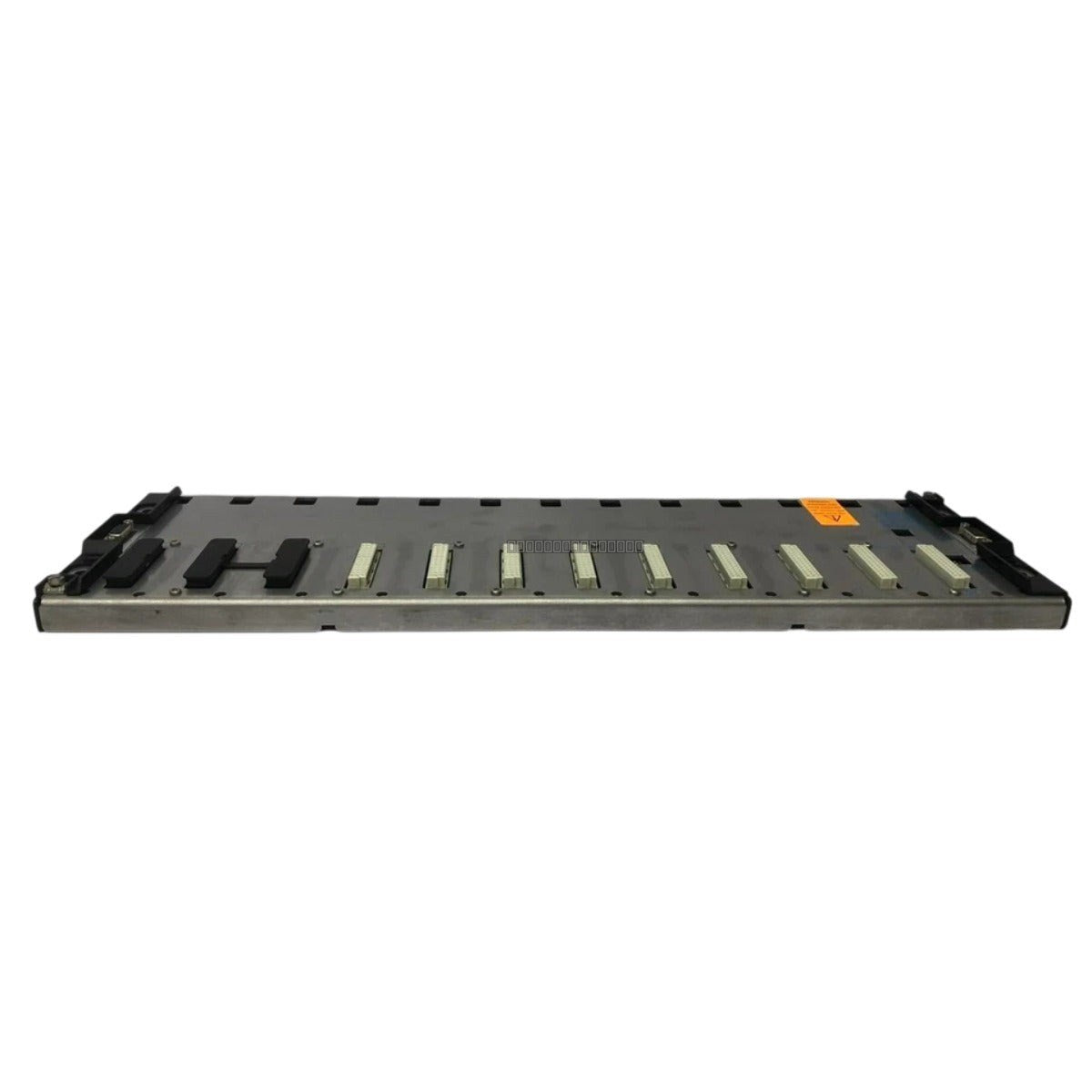

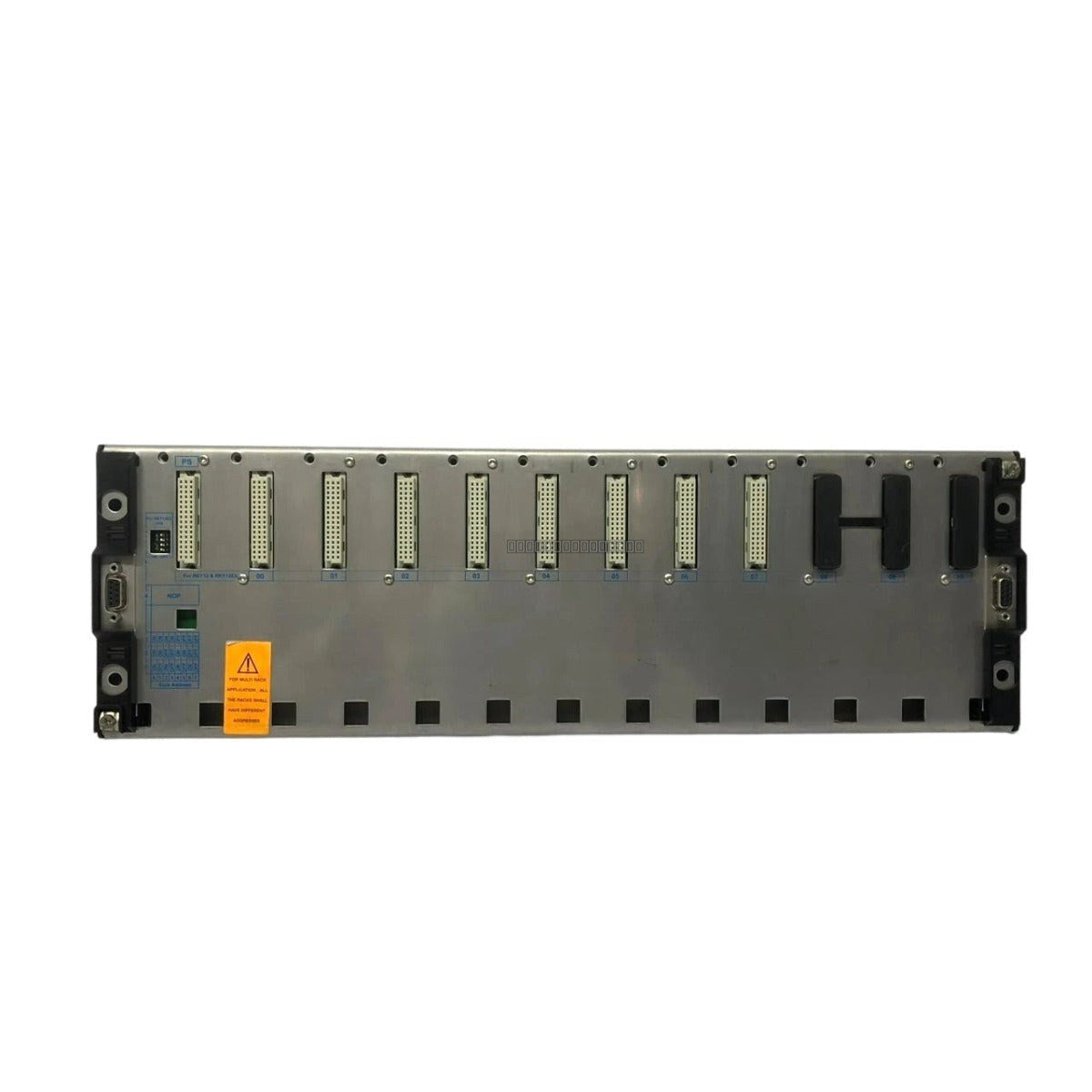

El Schneider Electric TSXRKY12EX es un bastidor ampliable diseñado específicamente para el sistema PLC Modicon TSX Micro. Este chasis de expansión proporciona el soporte mecánico y la conectividad de la placa base necesarios para aumentar la capacidad de E/S de un controlador base. Al utilizar este bastidor, los usuarios pueden escalar sus sistemas de automatización para acomodar módulos de E/S adicionales, lo que lo convierte en un componente esencial para expandir arquitecturas de control de tamaño pequeño a mediano.
Características
Proporciona 4 ranuras dedicadas para módulos de E/S Modicon TSX Micro.
Diseño de placa base pasiva con conectores de borde chapados en oro para una integridad de señal confiable.
Admite configuraciones de montaje en riel DIN (EN 50022) y en panel.
Paso de corriente integrado para distribución de 24 VCC desde el controlador base.
Construcción robusta de acero con recubrimiento en polvo para entornos industriales.
Se conecta al controlador base a través de una interfaz de expansión estándar de 20 pines.
Especificaciones técnicas
Marca
Schneider Electric
Modelo
TSXRKY12EX
Categoría
Bastidor ampliable (chasis de expansión)
Ranuras de E/S
4 ranuras (formato TSX Micro)
Interfaz de expansión
1 conector macho de 20 pines
Tipo de placa base
PCB pasivo
Tipo de montaje
Montaje en riel DIN o en panel
Material
Acero con recubrimiento en polvo
Pautas de instalación
Asegúrese de que el sistema PLC esté apagado antes de conectar o desconectar el bastidor de expansión.
Monte el bastidor en un riel DIN estándar o fíjelo a un panel plano utilizando los orificios de montaje proporcionados.
Utilice el cable de expansión adecuado (por ejemplo, TSXCXKY12) para vincular el bastidor al controlador base; asegúrese de que la conexión esté completamente asentada.
Mantenga un espacio adecuado alrededor del bastidor para facilitar la ventilación adecuada y evitar el sobrecalentamiento de los módulos de E/S instalados.
Encamine los cables de señal lejos de las líneas de alto voltaje o fuentes de EMI altas para minimizar la interferencia del ruido eléctrico.
Manipule con cuidado para evitar daños a los conectores de borde chapados en oro de la placa base.
Preguntas frecuentes
¿Cuál es la función principal del TSXRKY12EX?
El TSXRKY12EX funciona como un chasis de expansión para el PLC Modicon TSX Micro, lo que le permite agregar hasta cuatro módulos de E/S adicionales a su sistema de control existente.
¿Se incluye el cable de expansión con este bastidor?
No, el cable de expansión (normalmente el modelo TSXCXKY12) se vende por separado.
¿Se puede montar este bastidor en un riel DIN?
Sí, el TSXRKY12EX está diseñado para montarse en rieles DIN estándar EN 50022 o se puede montar directamente en un panel.
