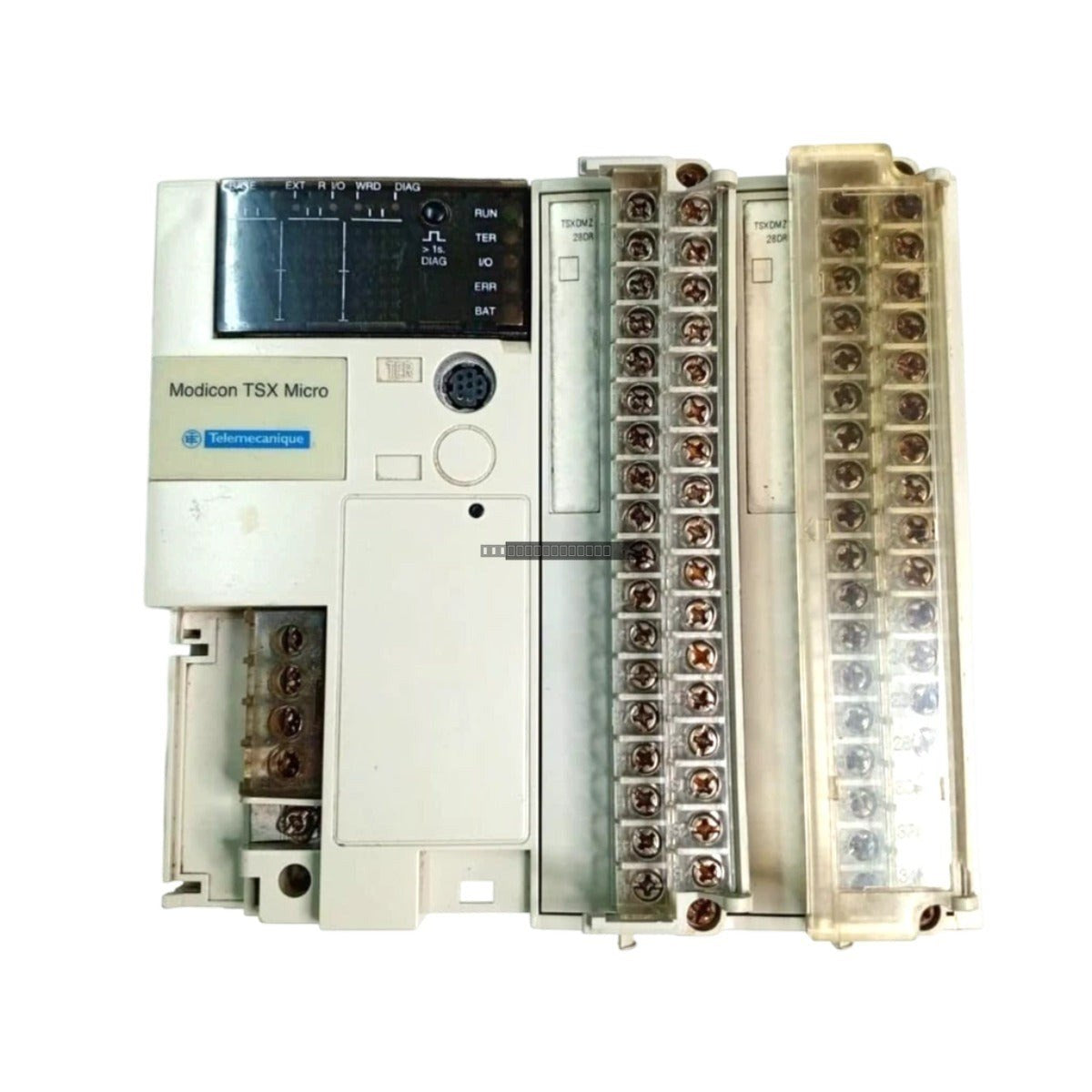

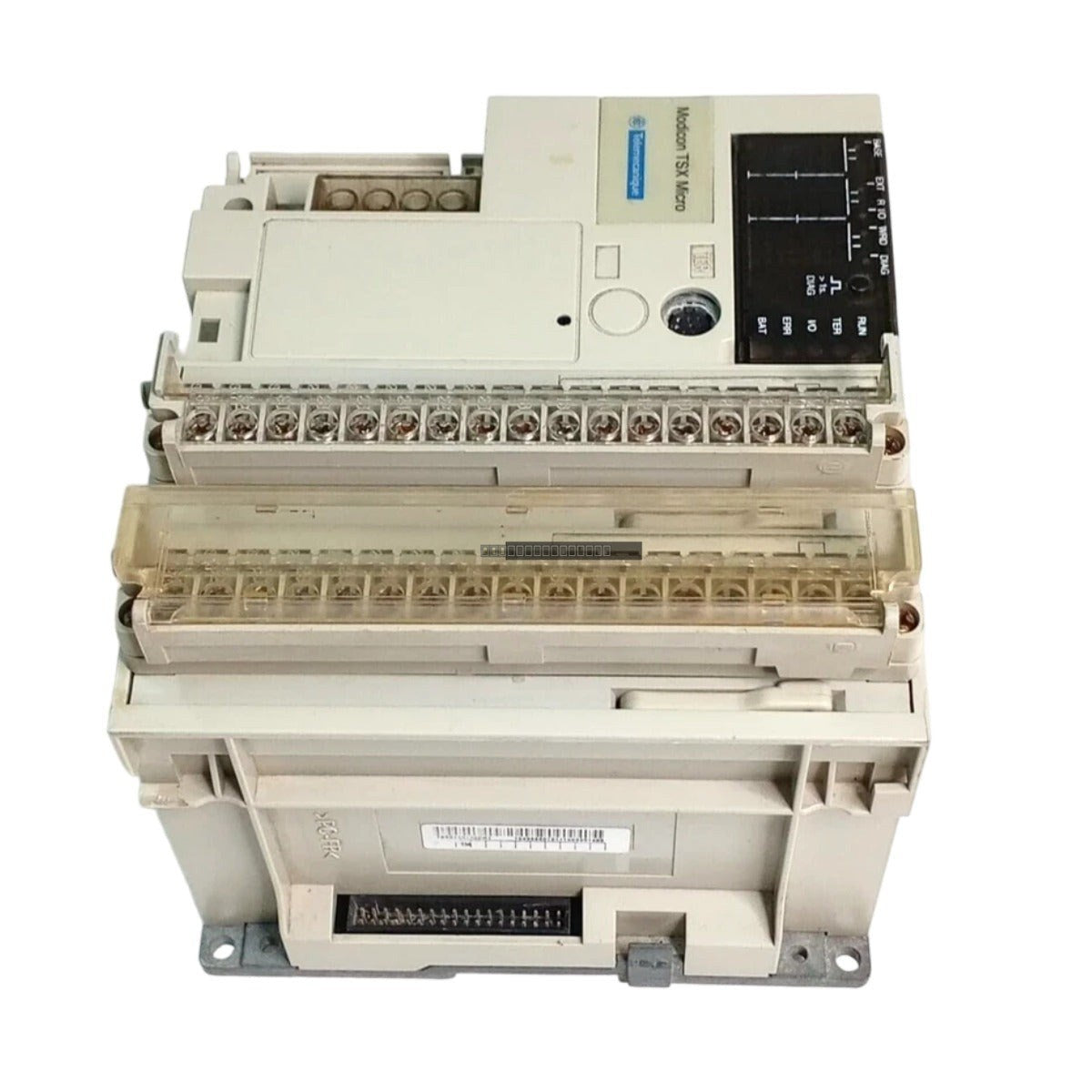

Controlador base modular Schneider Electric TSX3710128DR1 Modicon TSX Micro

Descripción

El Schneider Electric TSX3710128DR1 es un controlador base modular de alto rendimiento diseñado para el sistema de automatización Modicon TSX Micro. Esta unidad de CPU sirve como el núcleo de procesamiento central para aplicaciones de control industrial de tamaño pequeño a mediano, proporcionando una ejecución lógica robusta para tareas como el envasado, la manipulación de materiales, el transporte y la automatización de líneas de montaje.

Características

• Microcontrolador integrado de 16 bits y 24 MHz para un procesamiento lógico eficiente.
• Incluye 28 puntos de E/S integrados: 16 entradas digitales (24 VCC, Sink/Source) y 12 salidas digitales de relé (2A).
• 128 kB de RAM con respaldo de batería para el almacenamiento de programas y 32 kB de RAM retentiva para datos.
• Velocidad de ejecución rápida de 0.3 microsegundos por instrucción booleana.
• Admite bus de expansión para módulos de E/S adicionales e interfaces de comunicación.
• Diseñado para montaje flexible en rieles DIN o paneles estándar.

Aplicaciones

Este controlador se utiliza ampliamente en entornos industriales que requieren automatización confiable y compacta, incluyendo:

• Maquinaria de embalaje automatizada
• Control de sistemas de transporte
• Lógica de línea de montaje a pequeña escala
• Control y monitoreo de máquinas de propósito general

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que el controlador esté montado en un ambiente limpio y seco con ventilación adecuada para evitar el sobrecalentamiento.
• La unidad es compatible con montaje en riel DIN estándar o montaje directo en panel.
• Siempre desconecte la alimentación antes de instalar o retirar el módulo o cualquier cableado de E/S conectado.
• Utilice cables blindados para la comunicación y las señales analógicas para minimizar la interferencia electromagnética (EMI).
• Asegure una correcta conexión a tierra del chasis del controlador al bus de tierra del sistema para mantener la integridad de la señal.
• Verifique que la fuente de alimentación de 24 VCC esté dentro del rango especificado de 19.2 a 28.8 VCC antes de energizar.

Preguntas Frecuentes

¿Cuál es la función principal del TSX3710128DR1?

Esta unidad actúa como la CPU principal y el controlador base para el sistema Modicon TSX Micro, encargándose de la ejecución lógica, la gestión de E/S y la expansión del sistema para tareas de automatización industrial.

¿Es volátil la memoria del programa?

La memoria del programa tiene respaldo de batería mediante la batería de litio TSX BAT para asegurar la retención de datos durante cortes de energía. Se recomienda reemplazar la batería periódicamente (típicamente cada 5 años) para evitar la pérdida de datos.

¿Se puede expandir este controlador?

Sí, el TSX3710128DR1 incluye un bus de expansión integrado, lo que permite la adición de módulos de E/S adicionales o tarjetas de comunicación según lo requiera la aplicación específica.
