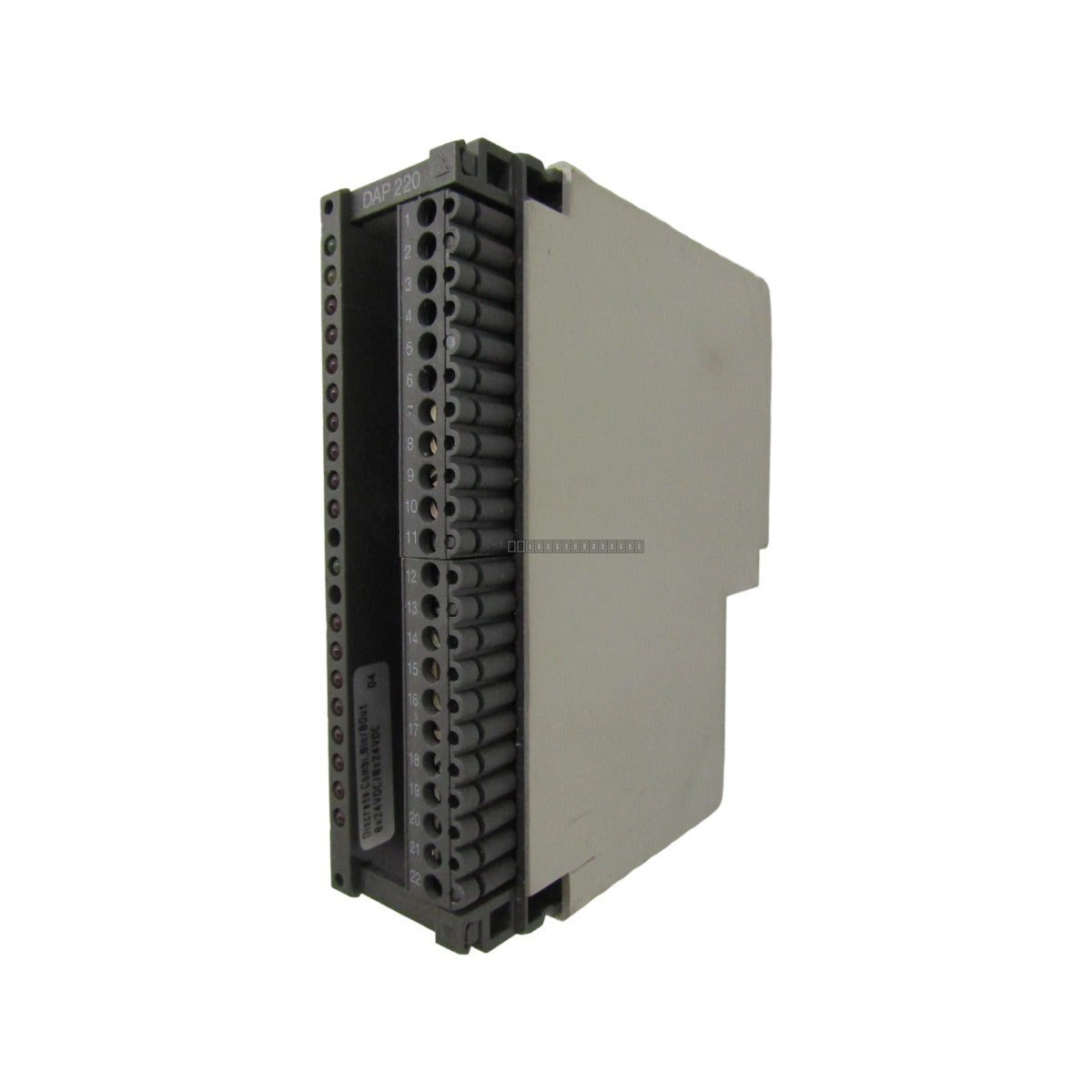

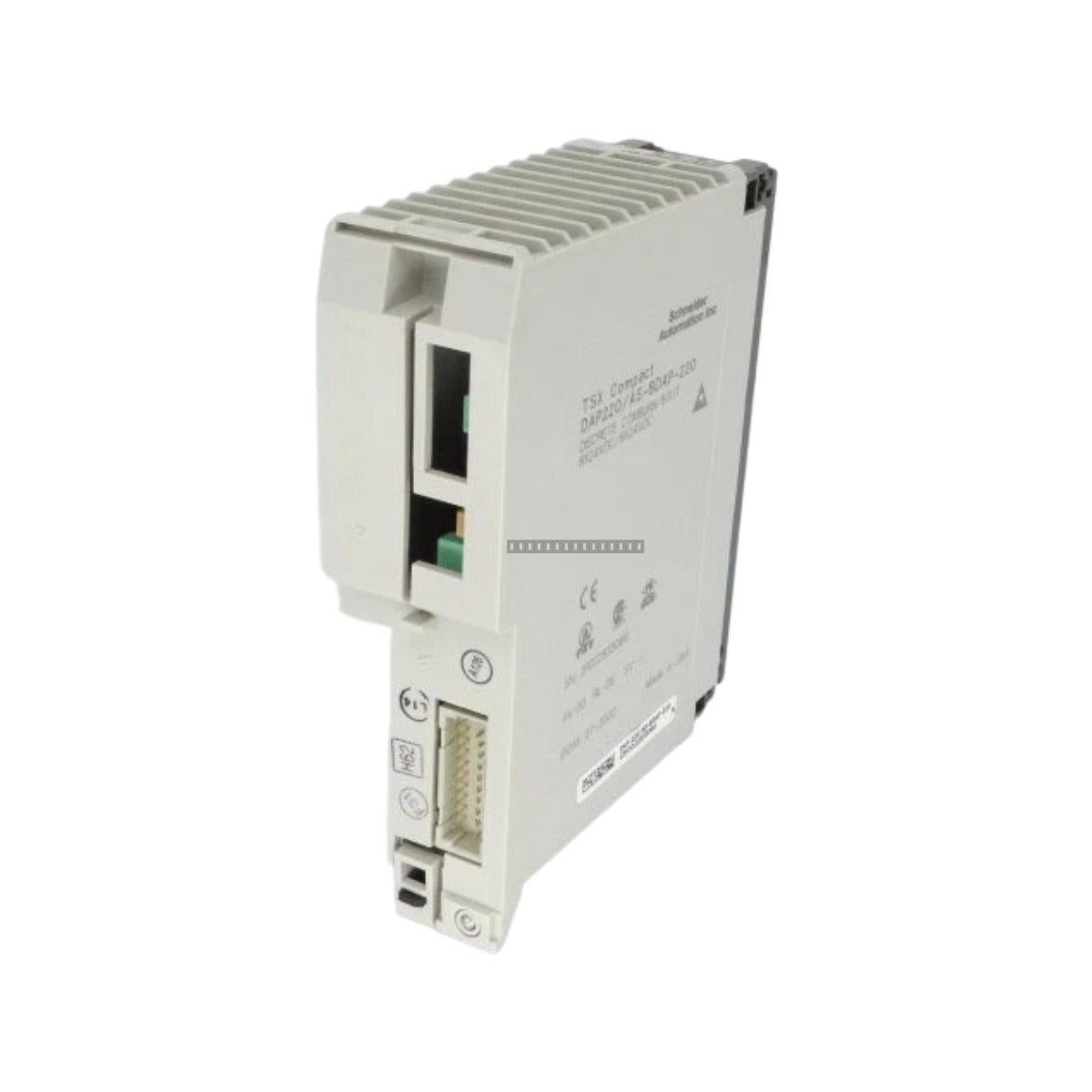

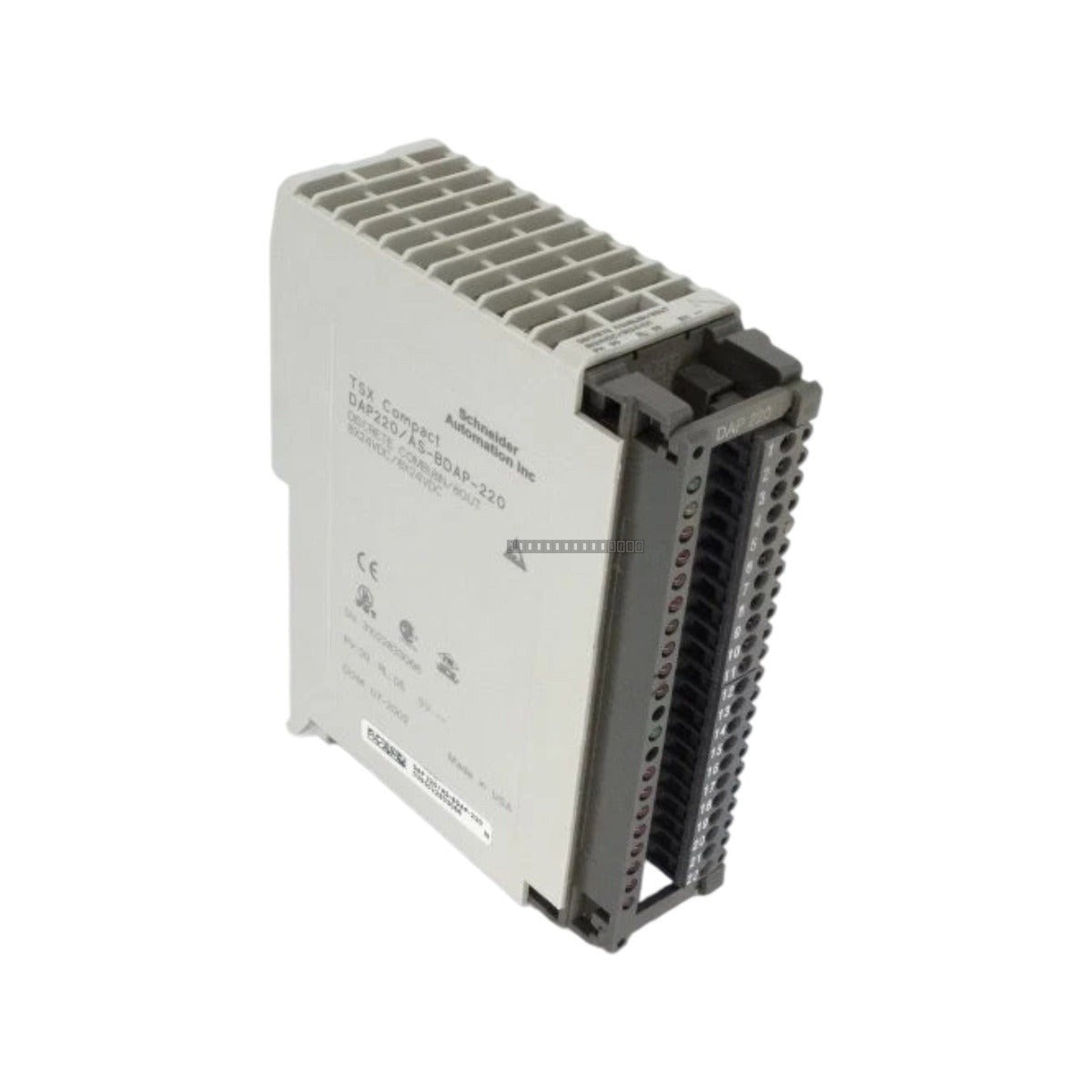

Módulo de E/S discretas ASBDAP220 Modicon A120 de Schneider Electric

Descripción

El AS-BDAP-220 (ASBDAP220) es un módulo de interfaz de entrada/salida discreta mixta de alta densidad diseñado para la serie de automatización Modicon A120 de Schneider Electric. Esta unidad integra 8 canales de entrada discreta y 8 canales de salida discreta en un único chasis compacto, operando a una tensión nominal de 24 V CC. Está diseñado para gestionar la señalización digital punto a punto, el seguimiento de sensores de posición y el control de actuadores de válvulas en entornos industriales exigentes, incluyendo refinerías de petróleo, generación de energía y plantas de minería. Al consolidar las funciones de E/S, este módulo optimiza el espacio del backplane, reduce la latencia de datos y proporciona un robusto aislamiento eléctrico para proteger los componentes del procesador central de fallas del lado del campo.

Características

• 8 entradas digitales aisladas compatibles con las normas IEC 61131-2 Tipo 1.
• 8 salidas de transistor de estado sólido protegidas contra cortocircuitos (configuración de fuente).
• Filtrado de paso bajo por hardware en los canales de entrada para mitigar el rebote de contacto.
• Aislamiento galvánico de 1500 V CA entre el bus Modicon A120 y el cableado de campo.
• Matriz LED de estado integrada para actividad del backplane, errores del sistema y monitoreo individual de canales de E/S.
• Configuración de lógica positiva para entradas y salidas.

Aplicaciones

Este módulo se implementa típicamente en sistemas de control de procesos que requieren E/S digital compacta y confiable para:

• Secuencias de control de válvulas y actuadores.
• Monitoreo de interruptores de proximidad y límite.
• Retroalimentación de estado digital para centros de control de motores.
• Automatización discreta de uso general en entornos industriales hostiles.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que la alimentación del rack Modicon A120 esté desconectada antes de instalar o retirar el módulo para evitar daños eléctricos.
• Monte el módulo de forma segura en la ranura designada del rack, asegurándose de que el conector del backplane esté correctamente asentado.
• Utilice cableado apantallado para las E/S de campo para minimizar la interferencia EMI, especialmente en entornos con mucho ruido.
• Verifique que las fuentes de alimentación de campo estén dentro del rango de 19.2 a 30 V CC antes de energizar.
• Asegure una ventilación adecuada alrededor del módulo para mantener las temperaturas de funcionamiento dentro del rango de 0 a 60 °C.
• Siga los procedimientos estándar de manejo de ESD (descarga electrostática) al tocar circuitos internos o conectores.

Preguntas frecuentes

¿Cuál es la función principal del módulo ASBDAP220?

El ASBDAP220 es un módulo de E/S mixto para la serie Modicon A120, que proporciona 8 entradas y 8 salidas para interconectar dispositivos de campo como sensores y actuadores con el backplane del PLC.

¿Este módulo requiere alimentación externa?

Sí, el módulo requiere una alimentación de 24 V CC para los circuitos de E/S del lado del campo, mientras que la lógica interna se alimenta a través del bus del backplane.

¿Qué tipo de salidas presenta este módulo?

Presenta 8 salidas de transistor de estado sólido configuradas como fuente (lógica positiva) con protección electrónica contra cortocircuitos y reinicio automático.
