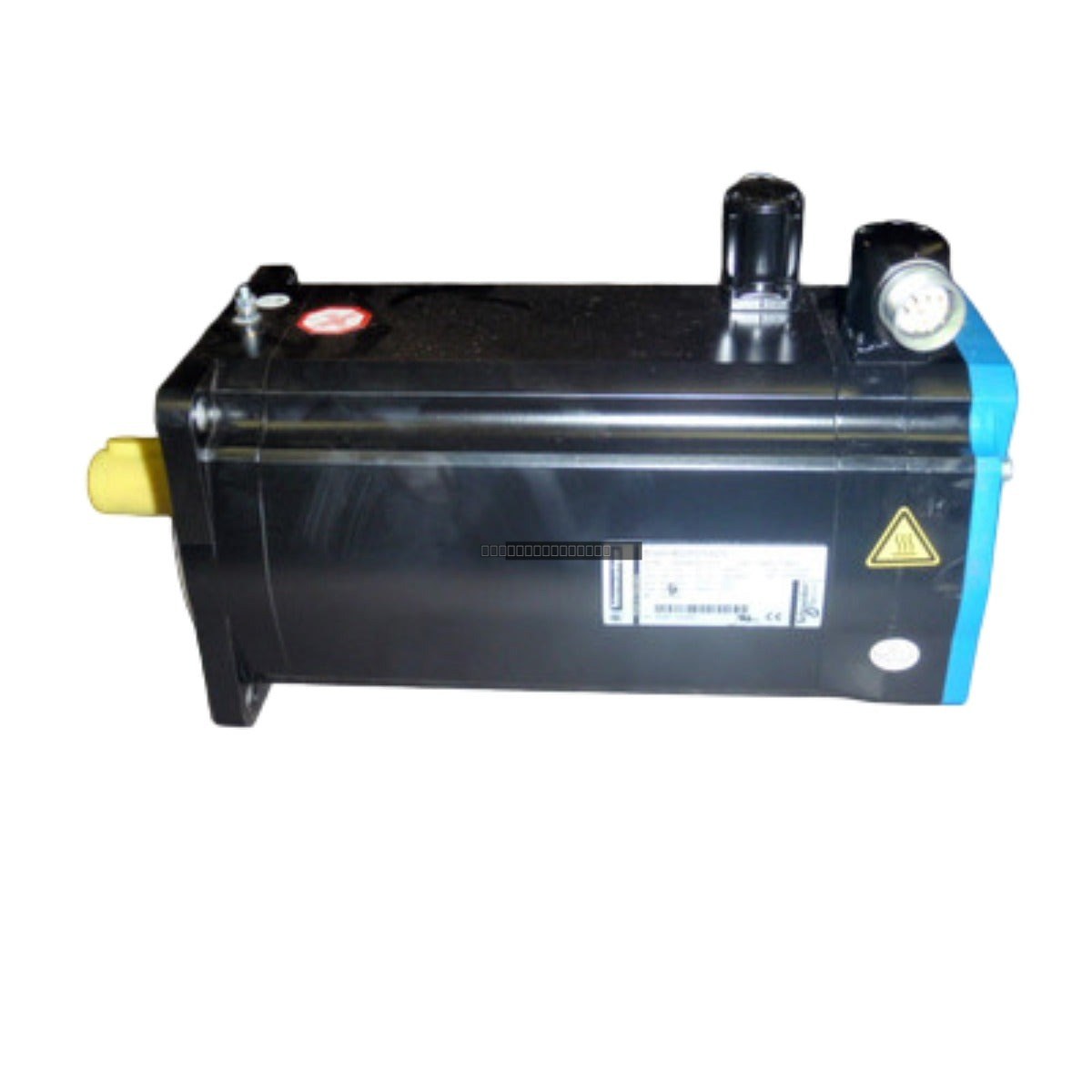

Schneider Electric Servomotor CA Lexium BSH1402P21A2A 14,9 Nm 4000 RPM

Descripción

El Schneider Electric BSH1402P21A2A es un servomotor síncrono de CA trifásico de alto rendimiento de la serie Lexium. Diseñado para un control de movimiento de precisión, este motor ofrece un par de calado continuo de 14.9 Nm y soporta una velocidad mecánica máxima de 4000 rpm. Está diseñado para aplicaciones industriales exigentes que requieren aceleración rápida y regulación de velocidad precisa, como maquinaria de embalaje, robótica y sistemas de manejo de materiales.

Este modelo presenta una brida estándar IEC de 140 mm y un eje liso de 24 mm. Está equipado con un codificador absoluto SinCos Hiperface de una vuelta (131,072 puntos por revolución), que proporciona una retroalimentación de posición de alta precisión y elimina la necesidad de rutinas de inicio al encender. Esta unidad no incluye un freno de retención integrado.

Características

• Par de calado continuo de 14.9 Nm con una velocidad máxima de 4000 rpm
• Tamaño de carcasa IEC de 140 mm con eje liso (sin rosca) de 24 mm
• Codificador absoluto SinCos Hiperface de una vuelta para retroalimentación de alta precisión
• Clasificación de protección IP65 (IP67 opcional con sellado adecuado)
• Baja inercia del rotor (12.68 kg cm²) para un alto rendimiento dinámico
• Conectores M23 angulados giratorios para un enrutamiento flexible de cables

Aplicaciones

• Embalaje: Formado, llenado y sellado multieje, envoltura y clasificación de alta velocidad
• Manipulación de materiales: AGV, transportadores y sistemas de almacenamiento automatizados
• Impresión y conversión: Control de tensión continuo y corte de precisión
• Plásticos y caucho: Moldeo por inyección y extractores de extrusión
• Textil: Maquinaria de tensado, tejido e hilado

Especificaciones técnicas

Pautas de instalación

• Montaje: Asegúrese de que la brida del motor esté montada sobre una superficie metálica plana y limpia para facilitar la disipación adecuada del calor.
• Alineación: No golpee ni fuerce los acoplamientos en el eje liso, ya que esto puede dañar los cojinetes internos.
• Entorno: Si bien el motor tiene clasificación IP65, asegure un sellado adecuado si opera en entornos con salpicaduras de líquidos. Para el montaje vertical con el eje hacia arriba, la clasificación de protección se reduce a IP50.
• Eléctrico: Siempre apague el sistema de accionamiento antes de conectar o desconectar los cables de alimentación y retroalimentación M23.
• Enrutamiento de cables: Utilice los conectores angulados giratorios para minimizar la tensión del cable y asegurar radios de curvatura adecuados.

Preguntas frecuentes

¿Qué es el BSH1402P21A2A?

El Schneider BSH1402P21A2A es un servomotor síncrono de CA de alto rendimiento de 14.9 Nm de la serie Lexium, diseñado para un control de movimiento de precisión.

¿Este motor incluye un freno de retención?

No, la configuración del número de pieza indica que esta unidad se suministra sin un freno de retención integrado.

¿Cuál es la clasificación IP de este modelo?

Este modelo presenta una clasificación IP65, lo que proporciona protección contra el polvo y los chorros de agua. Tenga en cuenta que el montaje vertical con el eje hacia arriba reduce esto a IP50.

¿Con qué serie de variadores está diseñado para funcionar este motor?

Este motor está diseñado para funcionar con los servovariadores de la serie Lexium de Schneider Electric (por ejemplo, Lexium 05 y modelos compatibles).
