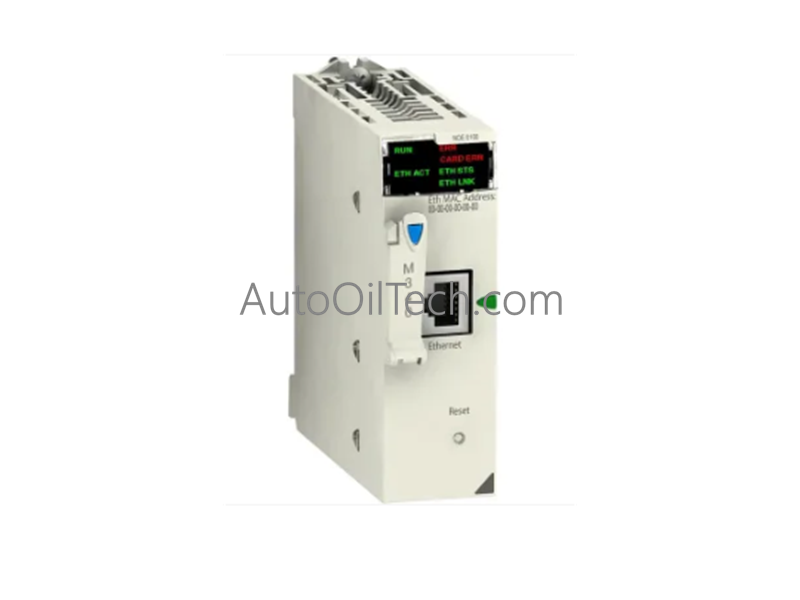

Módulo de red Ethernet TCP/IP Schneider BMXNOE0100

Descripción del producto

El BMXNOE0100 es un sofisticado módulo de red Ethernet TCP/IP diseñado específicamente para la plataforma de automatización Modicon M340 de Schneider Electric. Como dispositivo "Transparent Ready" Clase B30, proporciona acceso web fluido a datos en tiempo real, lo que permite capacidades avanzadas de monitoreo remoto y diagnóstico. Este módulo sirve como un puente de comunicación de alta velocidad (10/100 Mbit/s), compatible con servicios críticos como I/O Scanning, intercambio de datos global y mensajería Modbus TCP. Equipado con una tarjeta de memoria Flash suministrada y un tratamiento protector robusto "TC", el BMXNOE0100 está diseñado para un rendimiento fiable en entornos industriales exigentes.

Especificaciones técnicas

• Fabricante: Schneider Electric

• Número de modelo: BMXNOE0100

• Serie: Modicon M340

• Tipo de módulo: Módulo de red Ethernet TCP/IP

• Concepto: Transparent Ready (Clase B30)

• Tipo de conexión: RJ45 10BASE-T/100BASE-TX (1 par trenzado)

• Servicios de comunicación:

• I/O Scanning y datos globales

• Mensajería Modbus TCP

• Servidor web (configurable)

• Gestión de ancho de banda

• Administración de red SNMP

• Visor de rack y editor de datos

• Memoria: Se suministra con una tarjeta de memoria Flash BMXRWSC016M

• Diagnóstico: 6 LED de estado (ETH ACT, RUN, ETH STS, ETH 100, CARD ERR, ERR)

• Alimentación: Fuente de alimentación interna a través del rack (90 mA a 24 V CC)

• Tratamiento de protección: TC (Estándar para durabilidad en todo tipo de climas)

• Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)

• Peso neto: 0,2 kg (0,4 lbs)

Características clave y capacidades de red

El BMXNOE0100 (BMXNOE0100) transforma el Modicon M340 en un nodo industrial altamente conectado:

• Servidor web (Clase B30): Permite la visualización remota de datos y la configuración del sistema a través de un navegador web estándar, lo que reduce la necesidad de software especializado in situ.

• I/O Scanning: Simplifica la gestión de dispositivos distribuidos al sondear y actualizar automáticamente los datos de las caídas de E/S Ethernet remotas.

• Tarjeta de memoria Flash: La tarjeta BMXRWSC016M incluida se utiliza para la copia de seguridad de aplicaciones y la activación de funciones avanzadas del servidor web, lo que garantiza que la configuración del sistema se mantenga durante un corte de energía.

• Control de reinicio en frío: Cuenta con un botón de reinicio RESET frontal, que permite un reinicio en frío controlado de los servicios de comunicación sin cortar la energía de todo el rack.
