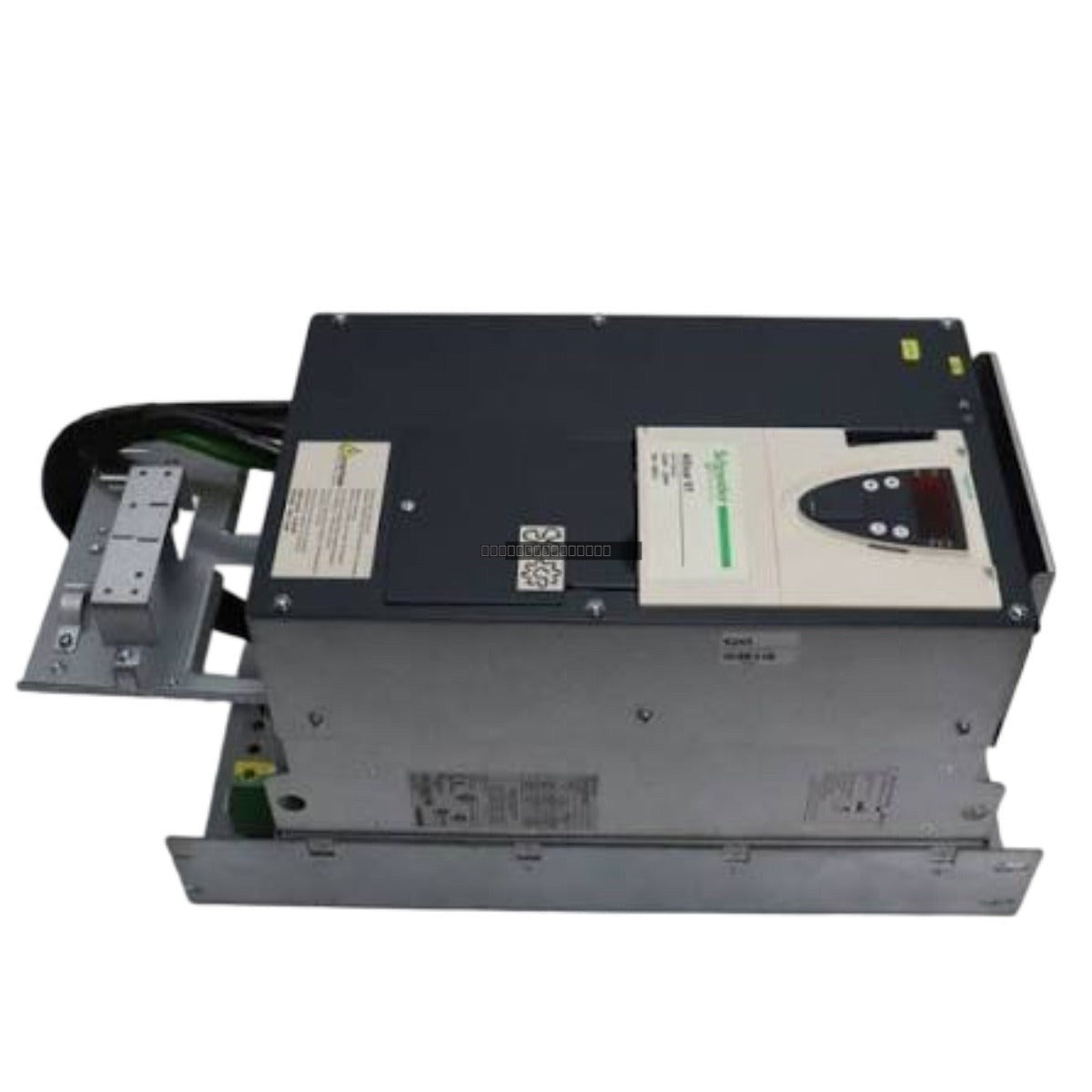

El Schneider Electric ATV61HD22N4Z es un variador de velocidad de alto rendimiento de la serie Altivar 61, diseñado para un control preciso del motor en aplicaciones industriales de bombeo y ventilación. Diseñado para motores de 22 kW (30 HP), este variador funciona con una fuente de alimentación trifásica de 380-480 V, lo que proporciona una regulación robusta de la velocidad y eficiencia energética para sistemas exigentes de climatización y gestión de fluidos.
Características
Optimizado para el control de máquinas de bombeo y ventilación.
Soporta potencias de motor de 22 kW (30 HP).
Filtro EMC integrado para compatibilidad electromagnética.
Grado de protección IP20 para montaje en armario.
Funcionamiento fiable en redes eléctricas trifásicas de 380-480 V.
Aplicaciones
Este variador está específicamente diseñado para procesos industriales que requieren control de velocidad variable, incluidas bombas centrífugas, ventiladores, compresores y sistemas de ventilación HVAC. Sus algoritmos de control están ajustados para mejorar la eficiencia de los equipos de manipulación de fluidos y aire.
Especificaciones técnicas
Modelo de producto
ATV61HD22N4Z
Gama de productos
Altivar 61
Potencia del motor (kW)
22 kW
Potencia del motor (HP)
30 HP
Tensión de alimentación
380...480V (-15% a +10%)
Fases
Trifásico
Protección de entrada
IP20
Aplicación
Bombeo y ventilación
Pautas de instalación
Asegúrese de que el variador esté montado verticalmente en un armario limpio, seco y bien ventilado para mantener la clasificación IP20.
Mantenga un espacio libre adecuado alrededor de la unidad para la disipación de calor, según se especifica en el manual de instalación.
Utilice cables blindados para las conexiones del motor para minimizar las EMI y asegure una conexión a tierra adecuada del chasis del variador.
Verifique que la tensión de alimentación de entrada coincida con el rango de entrada del variador (380-480 V) antes de energizar.
Siempre desconecte la alimentación y espere a que se descarguen los condensadores del bus de CC antes de realizar cualquier cableado o mantenimiento.
Preguntas frecuentes
¿El terminal gráfico está incluido con este modelo?
No, el ATV61HD22N4Z se suministra sin el terminal de visualización gráfica.
¿Cuál es la aplicación principal de este variador?
Esta unidad está específicamente optimizada para aplicaciones de máquinas de bombeo y ventilación, ofreciendo funciones de control especializadas para este tipo de cargas.
