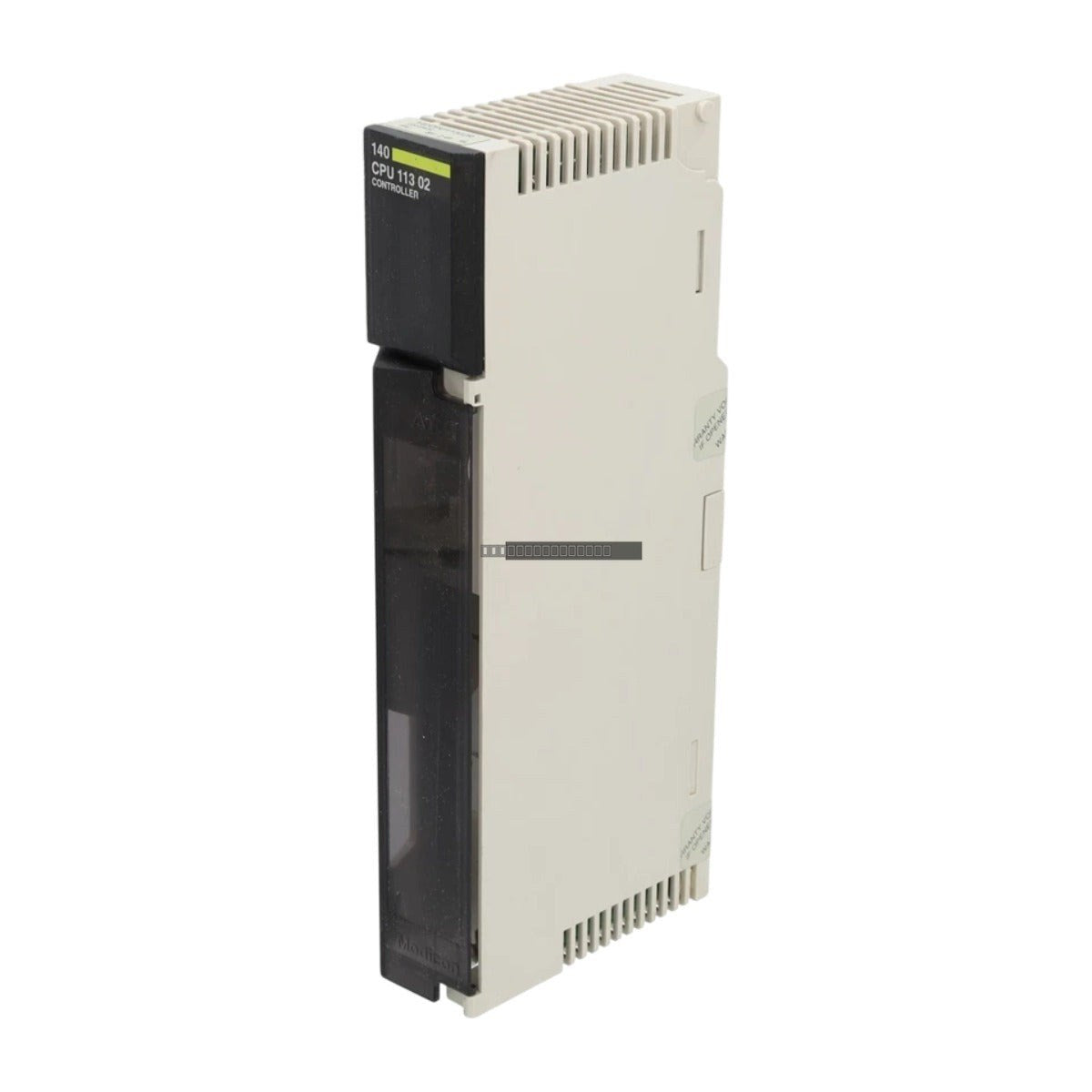

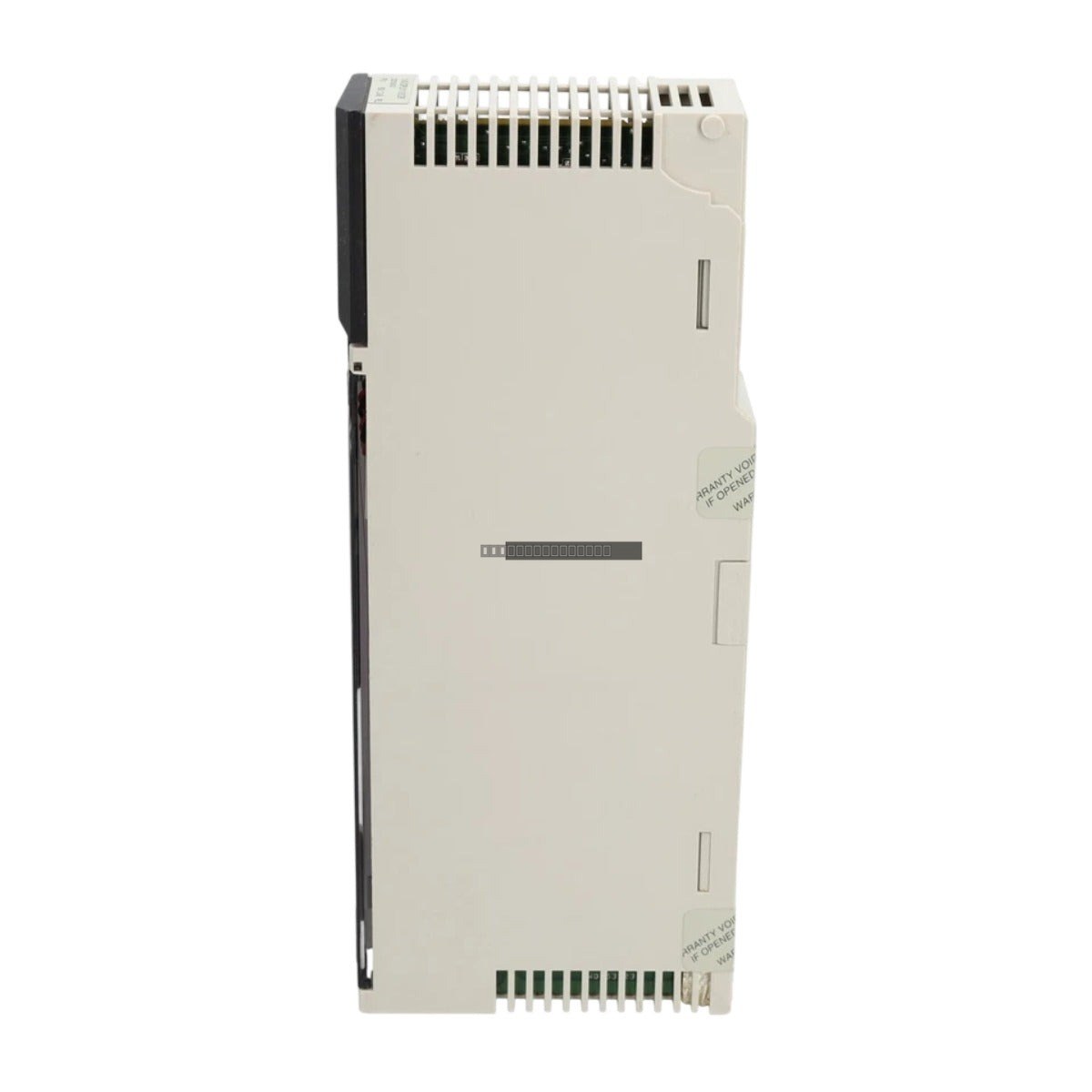

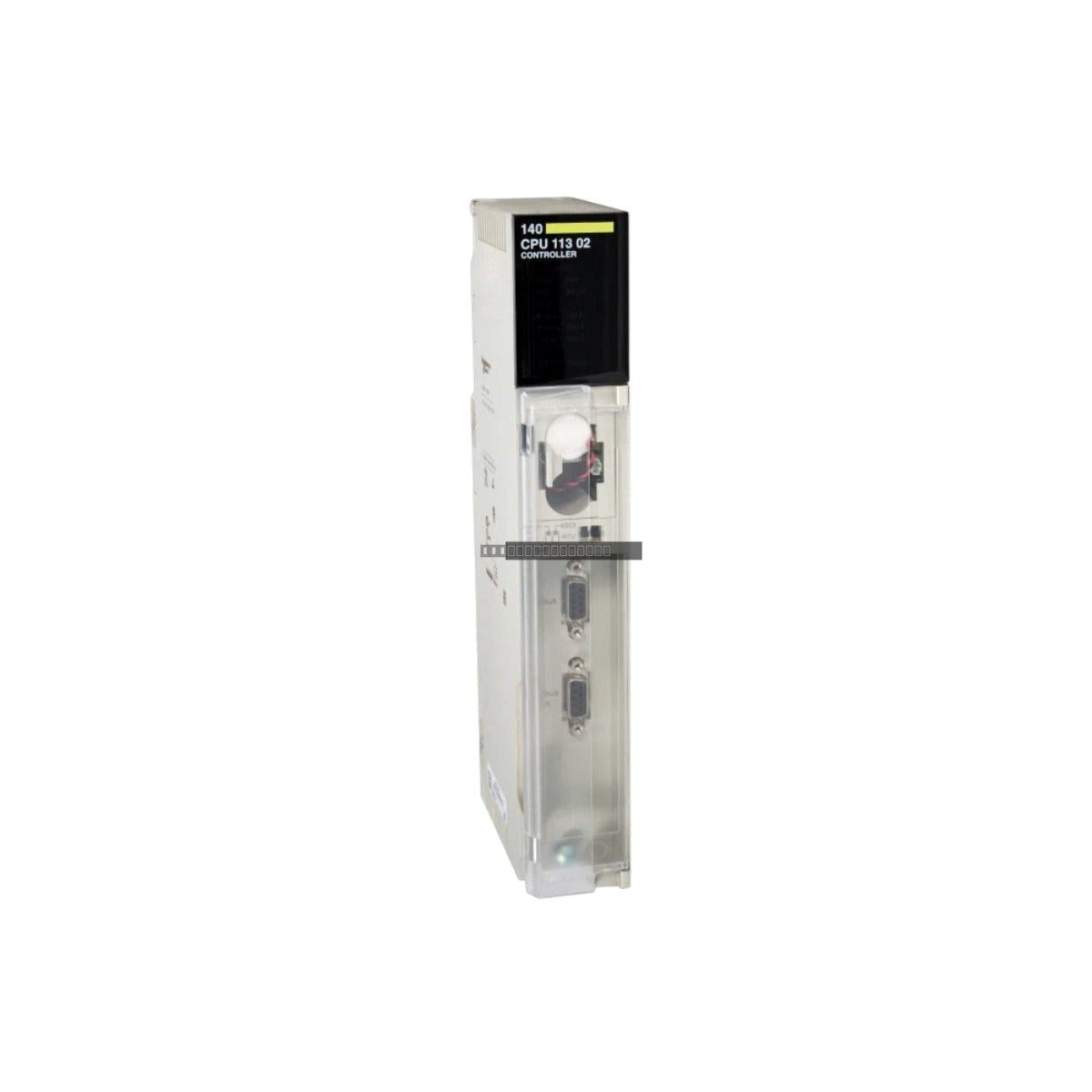

Schneider Electric 140CPU11302R Procesador Modicon Quantum

La Schneider Electric 140CPU11302R es una unidad central de procesamiento de alto rendimiento diseñada para la plataforma de automatización Modicon Quantum. Este procesador está diseñado para gestionar la ejecución lógica de alta velocidad, proporcionando un control robusto para aplicaciones industriales complejas, incluyendo la generación de energía, las instalaciones de tratamiento de agua y las líneas de fabricación a gran escala.

Características

• Arquitectura de procesador RISC de 32 bits que funciona a 66 MHz para un manejo eficiente de las instrucciones.
• 512 kB integrados de RAM con batería de respaldo para el almacenamiento de programas y 256 kB de RAM retentiva para datos.
• Velocidad de ejecución rápida de 0,15 microsegundos por instrucción booleana.
• Incluye puertos de comunicación RS-232 y RS-485 dedicados para conectividad Modbus y Modbus Plus.
• Dispone de una ranura PCMCIA Tipo II para expansión de memoria o integración de tarjetas de comunicación.
• Compatible con los entornos de software de programación Concept y Unity Pro XL.

Aplicaciones

Este controlador se utiliza ampliamente en entornos industriales de misión crítica que requieren un control fiable y determinista. Las aplicaciones típicas incluyen sistemas de control distribuido (DCS), automatización de máquinas complejas y control de procesos en la industria pesada.

Especificaciones Técnicas

Guías de Instalación

• Asegúrese de que la placa base Quantum esté apagada antes de insertar o retirar el módulo de la CPU para evitar daños eléctricos.
• El módulo debe estar firmemente asentado en la ranura designada en el rack Quantum para asegurar un contacto adecuado con la placa base.
• Utilice una protección ESD adecuada al manipular el módulo para evitar daños en los componentes internos sensibles.
• Asegúrese de que la batería de respaldo 140XCP90000 esté instalada y en buenas condiciones para mantener la memoria retentiva durante los ciclos de energía.
• Dirija los cables de comunicación lejos de las líneas de alta tensión y de las fuentes de interferencia electromagnética (EMI) para mantener la integridad de la señal.

Preguntas Frecuentes

¿Qué software se requiere para programar esta CPU?
El 140CPU11302R es compatible con el software de programación Concept o Unity Pro XL de Schneider Electric.

¿Este módulo requiere batería?
Sí, utiliza una batería de litio de 3V 140XCP90000 para mantener el contenido de la RAM durante la pérdida de energía.

¿Puedo expandir la memoria de este procesador?
Sí, la ranura PCMCIA Tipo II integrada admite tarjetas de memoria SRAM (hasta 8 MB) y Flash para un almacenamiento ampliado.
