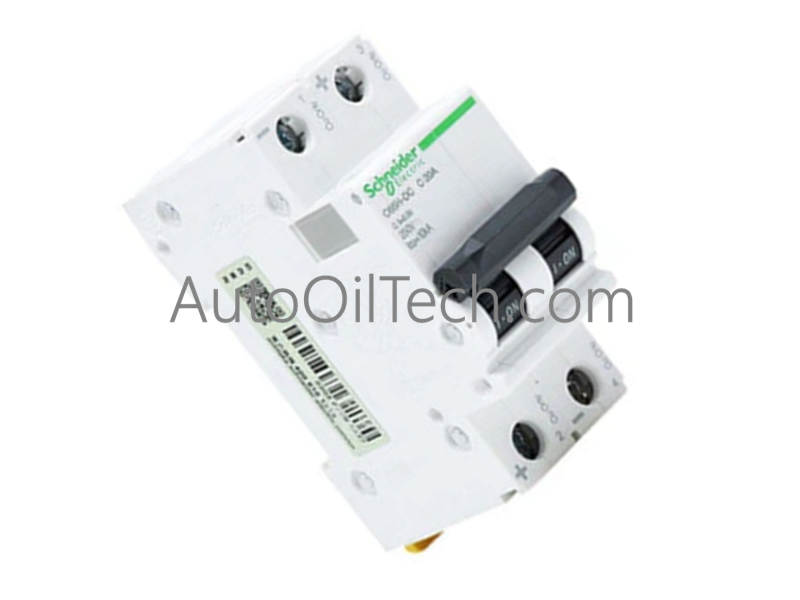

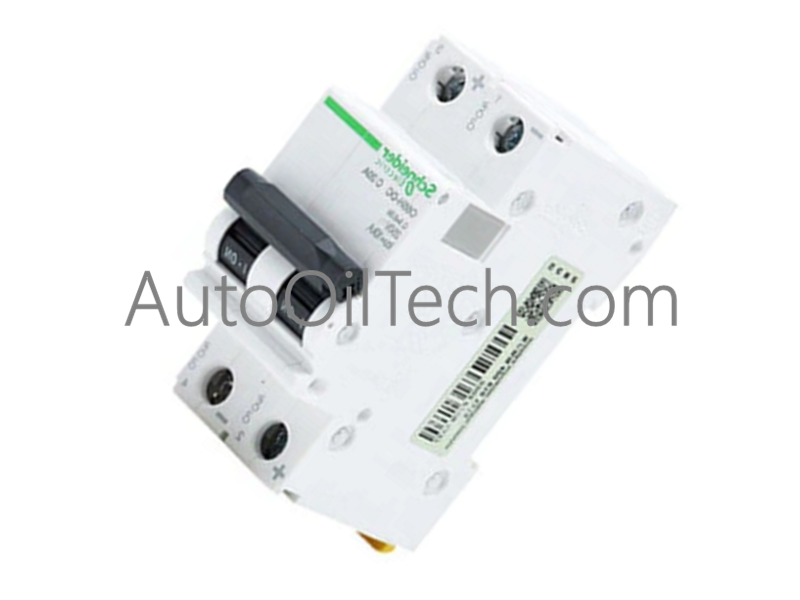

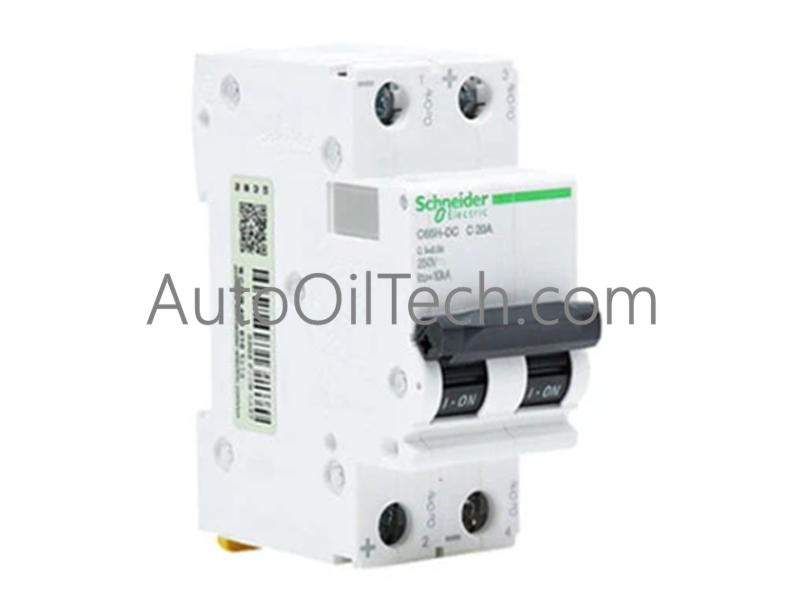

Disyuntor en miniatura especializado Schneider C65H-DC C10A

Descripción general del producto

El C65H-DCCI0A es un disyuntor en miniatura de 2 polos diseñado con precisión para infraestructura de corriente continua (CC) de alto voltaje. Con una unidad de disparo termomagnético especializada y respuesta de curva C, garantiza una protección superior para la electrónica sensible en sistemas fotovoltaicos solares, de telecomunicaciones y de almacenamiento de baterías donde la gestión de fallas eléctricas es fundamental.

Especificaciones técnicas

• Marca: Schneider Electric

• Serie de productos: Multi9 C65

• Designación del modelo: C65H-DCCI0A

• Configuración de polos: 2P (doble polo)

• Corriente nominal ($I_n$): 10 A a 25 °C

• Curva de disparo magnético: Curva C (7 a 10 $I_n$)

• Poder de corte máximo ($I_{cu}$): 10 kA a 250 V CC (por polo)

• Tensión nominal de aislamiento ($U_i$): 500 V CC

• Durabilidad operativa: 20,000 ciclos mecánicos / 10,000 ciclos eléctricos

• Resistencia a la temperatura: -30 °C a +70 °C

• Dimensiones físicas: 84 mm x 36 mm x 73.5 mm

• Peso neto: 0.68 kg

• Instalación: Carril DIN estándar de 35 mm

Aplicaciones típicas

• Sistemas fotovoltaicos solares: Protección para circuitos de CC a nivel de cadena y etapas de entrada del inversor.

• Unidades de almacenamiento de batería: Protección de los sistemas de almacenamiento de energía (ESS) contra sobrecorrientes de descarga.

• Distribución de energía de telecomunicaciones: Interrupción confiable del circuito para bastidores de comunicación de -48V o CC de alto voltaje.

• Motores de CC industriales: Manejo de las corrientes de arranque moderadas de arrancadores de motores de CC pequeños a medianos sin disparos molestos.
