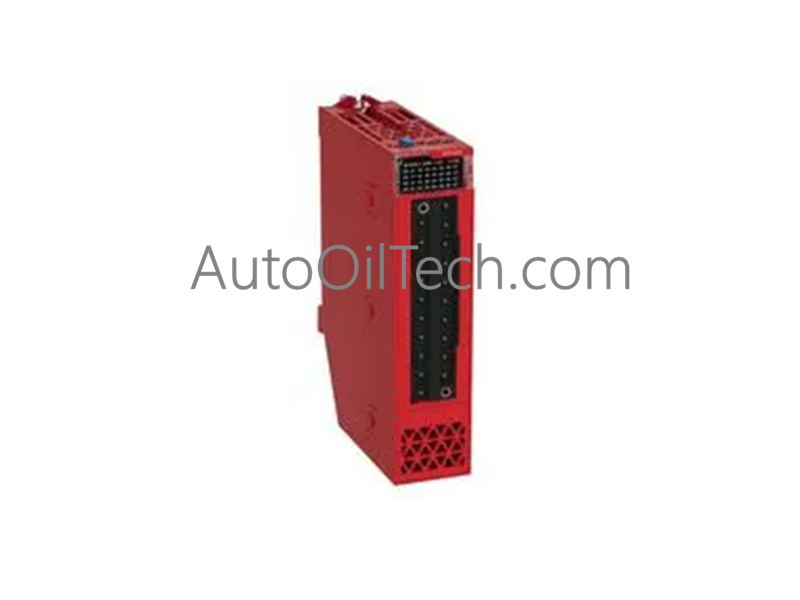

Módulo de salida discreta de seguridad Schneider BMXSD00802

Descripción del producto

El BMXSDO0802 es un módulo de salida de seguridad discreto de alta fiabilidad de la serie Modicon X80 de Schneider Electric. Diseñado para arquitecturas de seguridad SIL3, este módulo proporciona 8 salidas de estado sólido, lógica positiva (fuente) a 24 V CC nominales. Está diseñado para accionar actuadores de seguridad críticos como contactores, solenoides y lámparas de señalización en entornos de alto riesgo, incluyendo la producción de energía, la fabricación pesada y la infraestructura a gran escala. Con diagnósticos en tiempo real y un disyuntor electrónico integrado, el BMXSDO0802 garantiza que los lazos de seguridad críticos permanezcan funcionales y protegidos contra fallas eléctricas en el campo.

Especificaciones técnicas

• Fabricante: Schneider Electric

• Número de modelo: BMXSDO0802

• Serie: Modicon X80 Safety

• Canales de salida: 8 salidas discretas

• Tipo de salida: Estado sólido, lógica positiva (fuente)

• Tensión nominal: 24 V CC (rango: 19–30 V CC)

• Corriente por canal: 0,625 A

• Corriente máxima del módulo: 10 A

• Tiempo de respuesta: 1,2 ms

• Nivel de integridad de seguridad: SIL3

• Fiabilidad (MTBF): 383 000 horas

• Disipación de potencia: 4,4 W

• Corriente de fuga: 0,5 mA (en estado 0)

• Caída de tensión: < 1,2 V (en estado 1)

• Frecuencia de conmutación: 0,5 / LI2 Hz

• Resistencia de aislamiento: > 10 MΩ a 500 V CC

• Consumo de corriente: 264 mA a 3,3 V CC / 15 mA a 24 V CC

• Requisito de conector: Bloque de terminales de 20 puntos (ej. BMXFTB2000)

Características avanzadas de seguridad y protección

El BMXSDO0802 está equipado con una estrategia de protección multicapa para mantener la integridad del bucle de seguridad:

• Gestión de sobrecarga: Utiliza un limitador de corriente de hardware y un disyuntor electrónico inteligente.

• Supresión de sobretensión: Los diodos Transil integrados protegen el circuito interno de picos y sobretensiones inductivas.

• Diagnóstico de fallos: Monitorización en tiempo real de los estados de los canales con LED dedicados y un indicador ERR a nivel de sistema para una rápida resolución de problemas.

• Soporte de redundancia: Permite la conexión en paralelo de hasta dos salidas para aumentar la capacidad de corriente o proporcionar redundancia de hardware.
