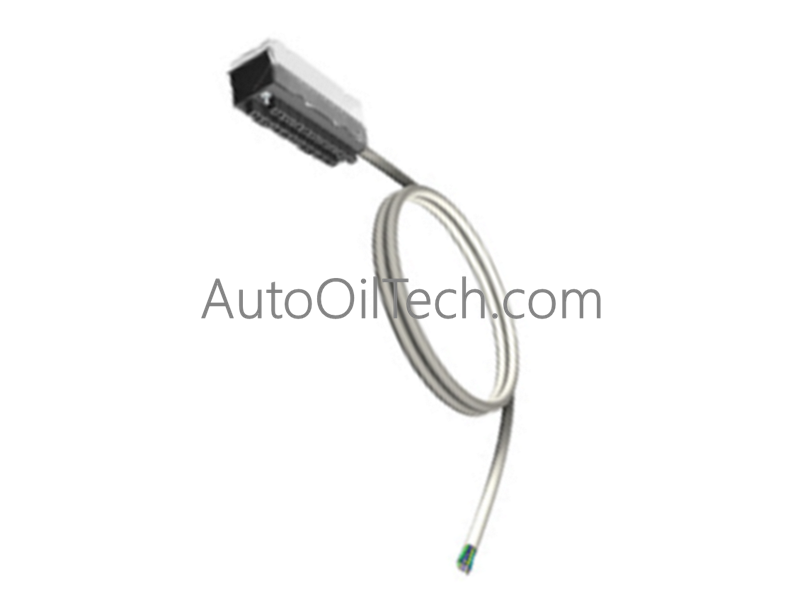

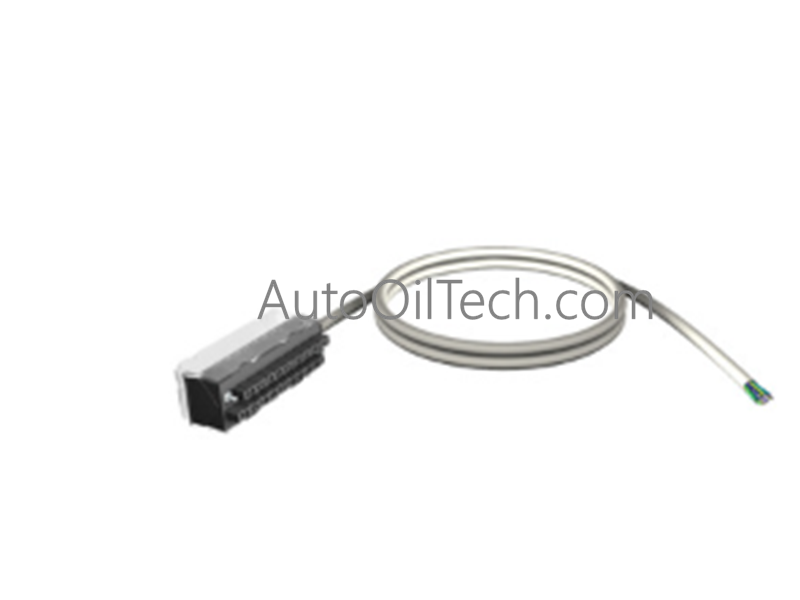

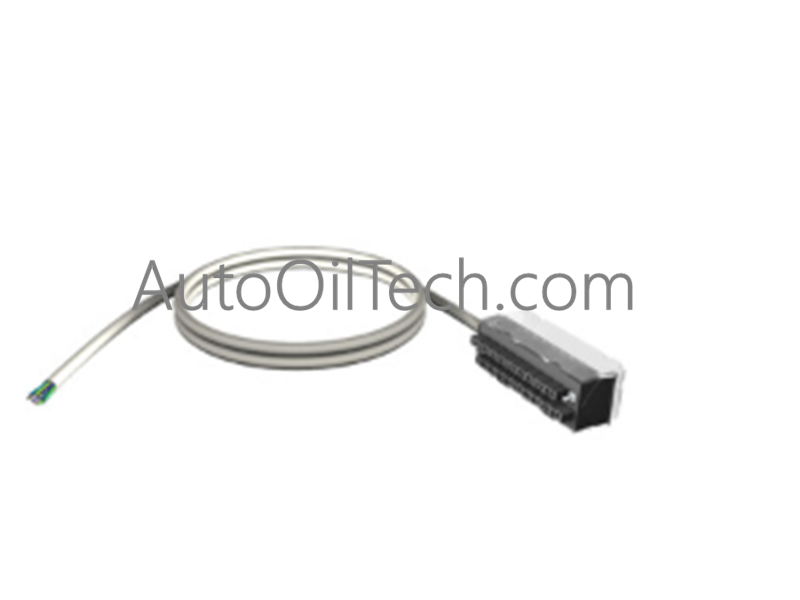

El BMXFTW301S (3595863920420) es un juego de cables apantallados preformados de 3 metros diseñado para la plataforma de automatización Modicon X80. Proporciona una solución de conectividad optimizada entre módulos de E/S analógicas específicos y dispositivos de campo. Con un bloque de terminales extraíble de 20 vías en el lado del módulo y conductores volantes codificados por colores en el lado del campo, este juego de cables simplifica el cableado, reduce el tiempo de instalación y garantiza la integridad de la señal para mediciones analógicas sensibles en entornos de alta interferencia.
Especificaciones técnicas
Marca: Schneider Electric
Gama: Modicon X80
Designación del modelo:BMXFTW301S
Tipo de accesorio: Juego de cables preformados (apantallado)
Longitud del cable: 3 m (9,8 pies)
Conexión lado del módulo: 1 x Bloque de terminales extraíble de 20 vías
Conexión lado del campo: 1 x Extremo libre con conductores volantes codificados por colores
Apantallamiento: Apantallamiento integrado para la reducción del ruido electromagnético
Peso neto: 0,47 kg (1,04 lb)
Entorno operativo: Estándar industrial para racks Modicon X80
País de origen: Túnez (TN)
Garantía: 18 meses
Conocimientos de ingeniería y lógica de conectividad
El BMXFTW301S está diseñado para eliminar la complejidad manual del cableado de módulos analógicos de alta densidad. Las señales analógicas son muy susceptibles a la interferencia electromagnética (EMI); por lo tanto, esta variante "S" (apantallada) es obligatoria para mantener la precisión de las señales de 4-20 mA o 0-10 V a lo largo de los 3 metros de distancia. El conector de 20 vías está diseñado para encajar en el lado del módulo para evitar una inserción incorrecta, mientras que los conductores volantes permiten a los técnicos terminar directamente en regletas de terminales de campo o bloques DIN sin necesidad de adaptadores intermedios. Este juego de cables es particularmente eficaz en diseños de armarios compactos o de alta vibración donde los cables hechos a medida podrían fallar debido a una terminación deficiente.
